马自达V6发动机飞轮导向轴承结构

项目分类:通用机械零部件 发布时间:2021-10-25 ID:338422
  • 马自达V6发动机飞轮导向轴承结构

  在横置前驱V6动力总成的离合器匹配工作中,飞轮导向轴承是容易被忽略但直接影响换挡手感与传动寿命的核心小件,这套结构针对2.5L排量V型六缸机型的一轴定位需求设计,适配的是手动挡变速箱输入轴前端的支撑场景——很多维修场景里出现的怠速离合器异响、换挡卡滞、一轴油封偏磨漏油,追根溯源往往是导向轴承的配合间隙超差或者安装同轴度不足导致的,做三维建模的时候首先要把安装边界的约束理清楚。

  从实际装车的工况来看,这个轴承压装在飞轮中心的预制沉孔内,外圈与飞轮孔采用过盈配合,过盈量控制在0.02-0.04mm区间,压装时需要保证端面与飞轮安装面完全贴合,不能出现偏斜,否则会导致一轴转动时产生附加径向载荷。内圈与变速箱一轴的前端轴颈采用间隙配合,间隙值控制在0.01-0.03mm,既要保证一轴可以顺畅转动,又不能因为间隙过大导致一轴在离合器分离、结合的过程中出现径向跳动,这个跳动量如果超过0.1mm,就会导致离合器摩擦片偏磨,严重的时候甚至会出现起步抖动的问题。

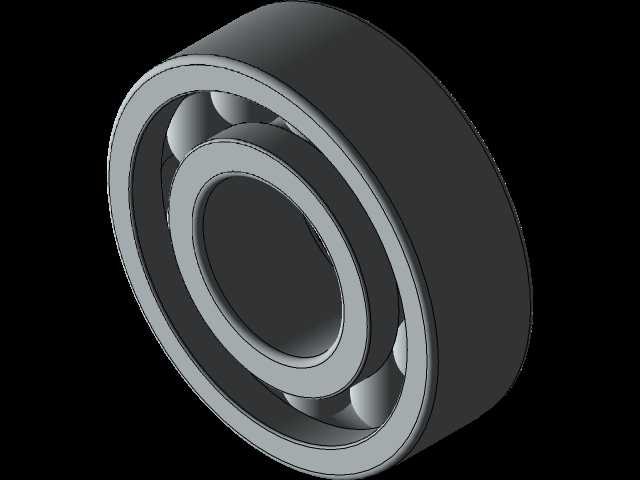

  结构设计上采用的是深沟球轴承的构型,滚动体选用的是满装?不对,是带保持架的钢球滚动体,一共布置了9颗直径6mm的钢球,保持架采用冲压钢制结构,相比尼龙保持架更能适应离合器舱内的高温工况——毕竟离合器半联动的时候,压盘与摩擦片产生的温度会通过飞轮传导到轴承位置,持续工作温度可能达到120℃以上,尼龙保持架在这种温度下长期工作容易出现老化脆裂的问题,钢制保持架的抗热衰性能更适配这个安装位置的工况。轴承两侧采用的是开式结构没有加装密封盖,这是因为这个安装位置位于飞轮与离合器壳形成的封闭腔体内,外界的泥水、粉尘很难侵入,同时变速箱一轴的润滑脂会在转动过程中少量甩到轴承位置提供润滑,开式结构的转动阻力更小,也不会因为密封件的摩擦产生额外的热量。

  建模过程中首先要确认的几个关键尺寸边界:首先是轴承的外径,要和飞轮中心的安装沉孔完全匹配,沉孔的深度要比轴承外圈的宽度大0.1mm,保证轴承压装到位后不会高出飞轮端面,避免和离合器摩擦片的中心毂发生干涉;其次是轴承的内径,要和变速箱一轴的前端导向轴颈尺寸匹配,轴颈的导入端要做1×45°的倒角,方便装配的时候顺利导入轴承内圈,不会刮伤内圈的滚道;然后是轴承的整体宽度,要保证当离合器处于完全结合状态时,一轴的轴肩不会和轴承内圈端面发生硬接触,预留0.2-0.3mm的轴向间隙,避免热胀冷缩的时候出现轴向顶死的问题。

  从功能特性上来说,这个轴承的核心作用是为变速箱输入轴提供前端的径向支撑,因为变速箱输入轴的后端是支撑在变速箱壳体的轴承上,前端如果没有支撑的话,长悬臂的一轴在转动过程中会产生较大的挠度,不仅会导致齿轮啮合异响,还会加速一轴后轴承的磨损。很多人在维修更换离合器的时候会忽略导向轴承的检查,实际上当车辆行驶里程超过15万公里之后,导向轴承的磨损量往往已经超过了允许值,这时候如果只更换离合器三件套而不更换导向轴承,用不了几万公里就会再次出现离合器相关的故障。

  设计的时候还要考虑压装工艺的可行性,轴承外圈的导入端做了0.5×15°的倒角,方便压装的时候对准飞轮的安装孔,压装时需要使用专用的套筒抵住轴承外圈端面均匀施压,不能通过钢球传递压装力,否则会导致滚道压痕、钢球变形,直接造成轴承报废。另外轴承的滚道粗糙度要控制在Ra0.8以下,钢球的精度等级选用G10级,保证转动时的径向跳动量不超过0.005mm,这样才能满足动力传动过程中的平稳性要求。

  在实际的动力总成匹配中,这个导向轴承的选型还要和离合器的分离行程做匹配,当离合器分离时,一轴会随着离合器从动盘停止转动,而飞轮是随着发动机持续转动的,这时候轴承的内外圈之间会产生相对转动,这个相对转动的转速差最高可以达到发动机的最高转速,也就是每分钟6000转以上,所以轴承的极限转速必须满足这个工况要求,不能在高转速差下出现烧结、卡滞的问题。同时轴承的径向载荷虽然不大,主要承受的是一轴转动时的不平衡力以及离合器分离时的轻微径向力,但因为这个位置的维修更换需要拆下变速箱,工时成本很高,所以轴承的额定动载荷要满足30万公里以上的使用寿命要求,避免在车辆全生命周期内需要单独更换这个轴承。

  建模的时候还要注意和周边部件的间隙校核:轴承的外圈外圆和飞轮安装孔的配合面长度要足够,保证压装后不会因为飞轮转动时的离心力出现松脱;轴承的内圈端面和离合器从动盘毂的端面之间要预留足够的间隙,避免离合器结合时从动盘毂和轴承内圈发生摩擦;轴承的后侧和曲轴后端的堵盖之间也要预留间隙,不能在曲轴轴向窜动的时候和堵盖发生碰撞。这些细节的尺寸如果在建模阶段没有校核到位,到了样件装车阶段就会出现各种干涉、异响的问题,往往需要反复修改模具或者工装,浪费大量的开发时间和成本。
