双孔位卧式电连接器接插件结构

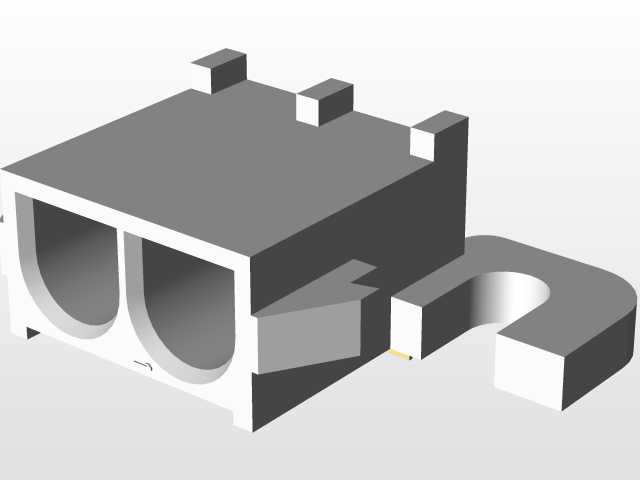

　　这款双孔位卧式电接插件，主要面向工业控制柜内部电源回路、板载设备供电接驳场景设计，日常在PLC控制模组、伺服驱动单元的侧边供电接口、低压配电分线端子排的扩展接驳位都能见到同结构件的应用，区别于立式直插的连接器，这款卧式结构的核心优势是能压缩接插方向的空间占用，适配设备内部走线高度受限的安装工况，比如薄型壁挂式控制箱、堆叠式安装的信号采集模组内部，不会因为接插件突出高度过高导致箱盖无法闭合、相邻模组干涉的问题。从结构细节来看，主体基座采用耐高温绝缘工程塑料成型，两个平行排布的圆形接插孔腔做了内壁导向倒角，插针插入时能自动导正位置，避免插针偏斜顶弯孔内接触弹片，孔腔底部预留了接触弹片的形变让位空间，插合到位后弹片能完全包覆插针圆周面，

　　保证大电流通过时的接触面积，降低接触电阻带来的发热问题。基座顶部设置了三个等距排布的定位凸台，对应PCB板上的三个定位孔，过波峰焊焊接时凸台先卡入板孔完成预定位，不需要额外治具固定就能保证接插件与板面的垂直度，焊接后凸台与板孔的配合还能承受插合时的侧向推力，避免焊盘受力脱落。侧边延伸出带安装孔的固定耳，安装孔为长圆形设计，能抵消安装孔位的加工公差，固定耳与基座主体做了加强筋过渡，螺丝锁紧时不会出现固定耳根部断裂的问题，固定耳的安装面与基座底部的贴板面共面，安装后整个接插件完全贴合安装基面，长期受震动工况下也不会出现翘曲松动。接插方向的前端面做了防呆标识，箭头指向对应极性方向，现场接线时不需要对照说明书就能快速判断插合方向，

　　避免反插导致的电源短路问题。孔腔内部的接触件采用铜合金镀锡工艺，既保证导电性能，又能提升抗氧化能力，适合工业现场多粉尘、温湿度波动大的使用环境，接触件的尾部焊脚伸出基座底部，长度刚好匹配常规1.6mm厚度PCB的焊盘透锡要求，过炉焊接时焊锡能顺着焊脚爬升形成饱满焊点，不会出现虚焊、焊锡溢出到孔腔内部的问题。从安装边界来看，整体宽度适配两个标准接线位的间距，安装后左右两侧预留的手指操作空间刚好满足徒手拔插的操作需求，不需要额外使用工具辅助拔插，顶部的定位凸台高度不超过2mm，不会和上层布置的走线槽、扁平排线产生干涉，固定耳的安装孔中心到接插孔中心的距离经过反复校核，锁紧螺丝时螺丝头不会遮挡接插孔入口，不会影响插头的正常插合。

　　在设计这款结构的时候，重点考量了工业现场的误操作耐受能力，比如插合时的偏斜角度容忍度达到5度，即使现场操作人员没有完全对准插合，也能通过孔口倒角导正，不会直接顶坏内部接触件；基座的绝缘材质阻燃等级达到V0级，即使回路出现短时过载发热，也不会出现基座起火蔓延的问题。另外，卧式的出线方向平行于安装板面，接线完成后线缆顺着板面排布，不会出现线缆垂直向上弯折导致的线芯断裂问题，特别适合设备内部走线空间紧凑、线缆需要沿壁固定的布线场景，在一些需要频繁插拔维护的回路中，这种带侧边固定耳的结构比单纯靠焊盘固定的板载连接器抗插拔寿命高出三倍以上，能承受至少五百次的反复插拔而不出现基座松动、接触不良的问题。
