双列重型辊筒输送线结构设计

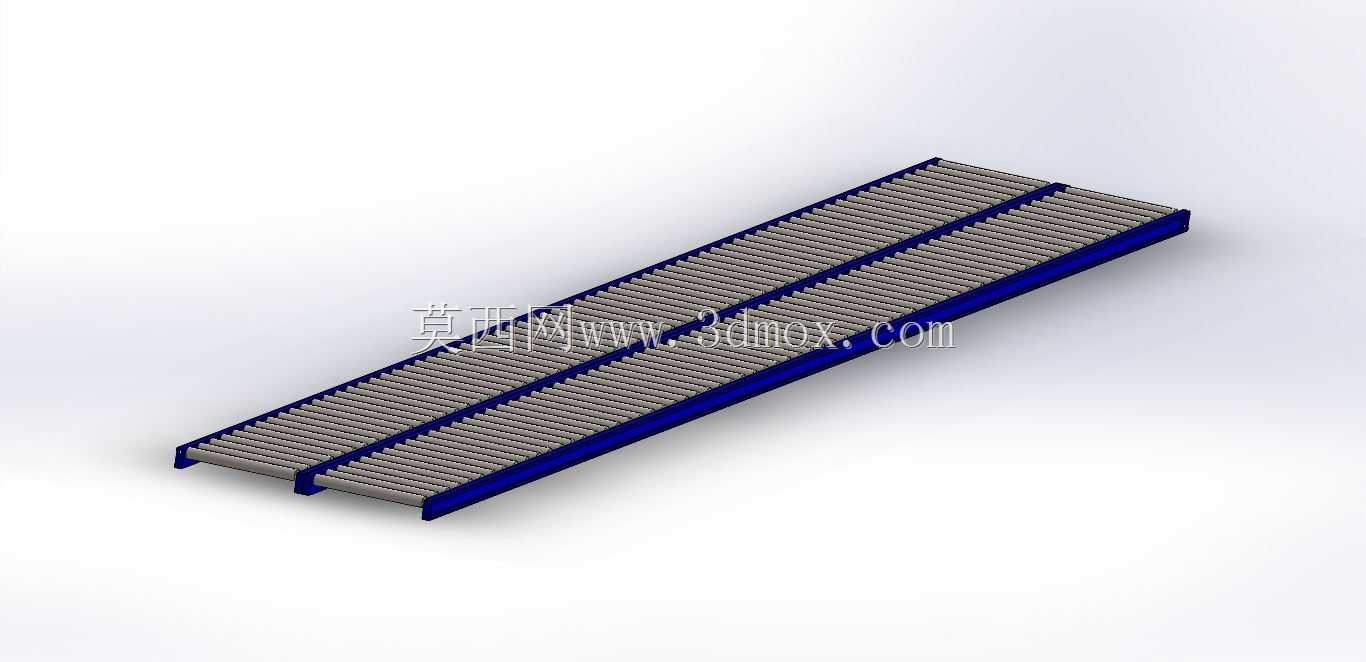

　　在离散制造车间的物料转运环节，长条形重载工件的平面输送一直是物流规划的难点，单根辊道的承载宽度有限，若采用超宽单排辊筒，不仅辊筒自身挠度会大幅提升，长期重载下易出现辊面弯曲、转动卡滞的问题，机架的横向抗弯需求也会成倍增加，大幅提升型材选型规格与整体制造成本。这套双列平行布置的辊筒输送结构，正是针对这类长尺寸工件的输送需求做的针对性设计，两列辊道的中心距可根据常见工件的宽度范围做适配调整，单根辊筒的长度控制在合理区间，既保证辊筒自身的转动刚度，也能让工件在输送过程中获得两点稳定支撑，避免长件输送过程中出现端头下坠、卡滞在辊筒间隙的问题。

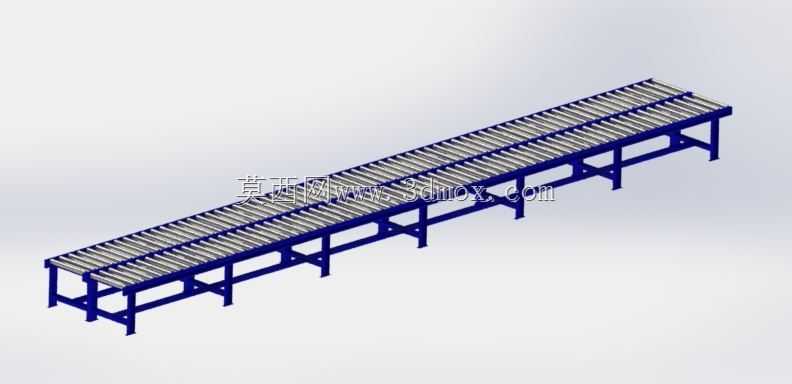

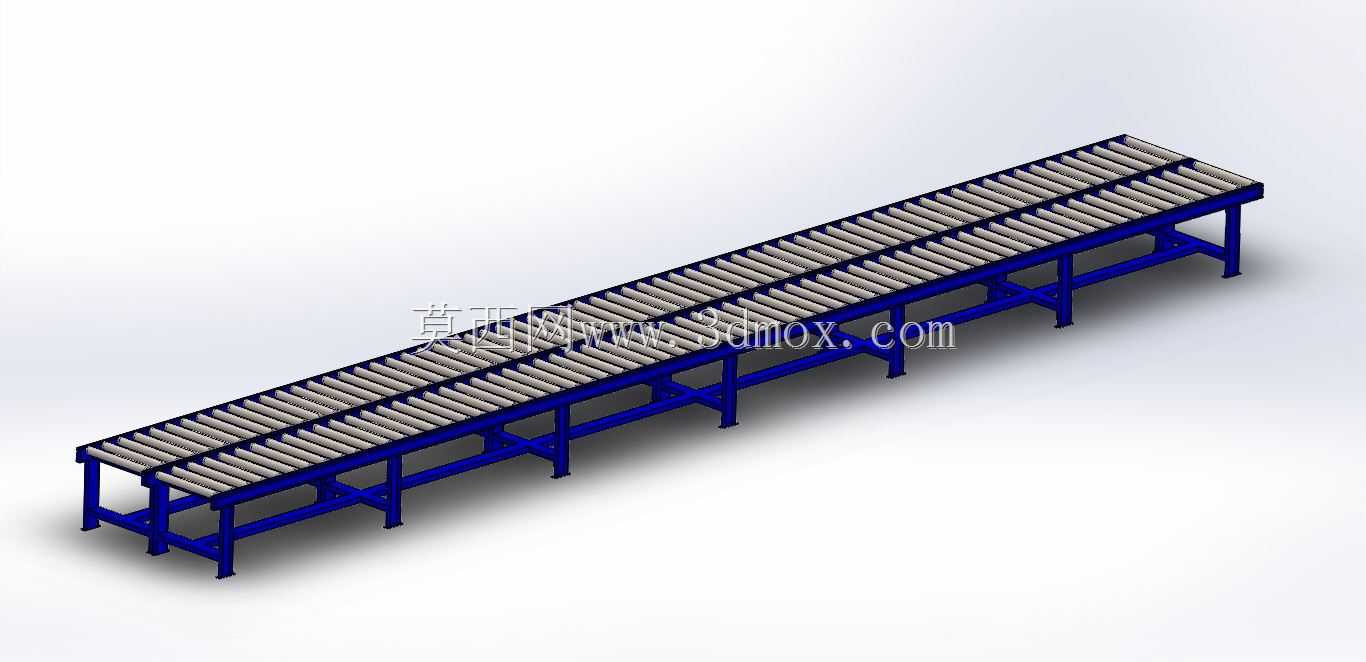

　　从实际应用场景来看，这类输送结构常布置在机加工车间的工序衔接段、板材加工的上下料工位旁、仓储区的分拣转运段，用来输送长度较大的型材、焊合件、包装箱、托盘类物料，可配合人工推送实现无动力输送，也可在端部加装链轮驱动结构，将单根辊筒通过链条串联，实现定速的动力输送，适配不同自动化程度的产线需求。机架部分采用标准矩形钢管焊接成型，支腿与横梁之间采用斜撑加固，每间隔固定跨距设置一组落地支腿，支腿底部预留安装孔位，可通过膨胀螺栓与车间地面固定，也可加装可调脚杯，适配地面存在一定高度差的安装场景，调整整机的水平度，避免辊筒倾斜导致物料自行滑移的问题。

　　设计过程中首先要核算单根辊筒的承载能力，根据输送物料的单重、支撑点间距，确定辊筒的管径、壁厚以及轴径参数，保证单根辊筒在额定载荷下的挠度不超过允许值，避免转动过程中出现跳动。两列辊道的平行度是安装调试的核心控制指标，若两列辊道存在夹角，长物料输送过程中会逐渐向一侧偏移，最终剐蹭侧边护栏甚至卡滞，因此机架焊接时需要做专用工装定位，保证两侧安装辊筒的横梁内侧尺寸一致，辊筒安装座的定位孔同轴度控制在公差范围内。辊筒的排布间距需要根据输送物料的最小长度确定，保证任意时刻物料下方至少有三根辊筒提供支撑，避免物料端头卡在两根辊筒的间隙中。

　　整机的安装边界需要提前结合车间布局核算，长度方向可根据输送距离需求做模块化拼接，每段标准段的长度适配常规型材的出厂长度，减少现场焊接的工作量，宽度方向根据两列辊道的中心距确定，预留侧边安装护栏、驱动组件、检测开关的空间，支腿的高度可根据上下游设备的对接高度做定制调整，保证输送面与前后工位的工作台面、设备进料口高度齐平，减少物料转运的高度差，降低人工搬抬的劳动强度。无动力配置下的辊筒内部采用精密轴承转动，转动阻力小，人工推送较重物料时也无需过大的推力，动力配置下可在每列辊道的端部分别设置驱动单元，也可通过通轴将两列辊道的传动端连接，用单台减速电机驱动，降低动力部件的采购成本。日常维护过程中，仅需定期检查辊筒的转动灵活性，对轴承部位补充润滑脂，检查机架支腿的固定螺栓是否松动即可，结构简单可靠，维护成本极低，适合在各类工业场景下长期连续使用。
