可移动高度可调滚筒输送线结构设计

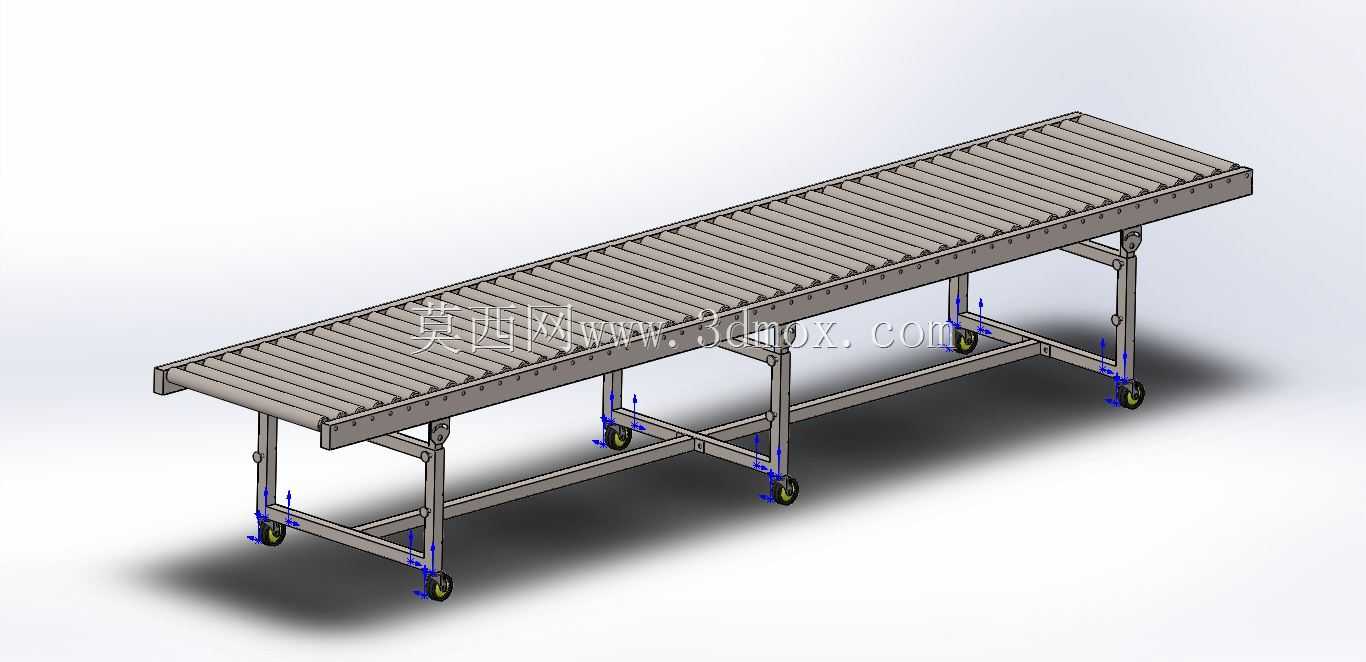

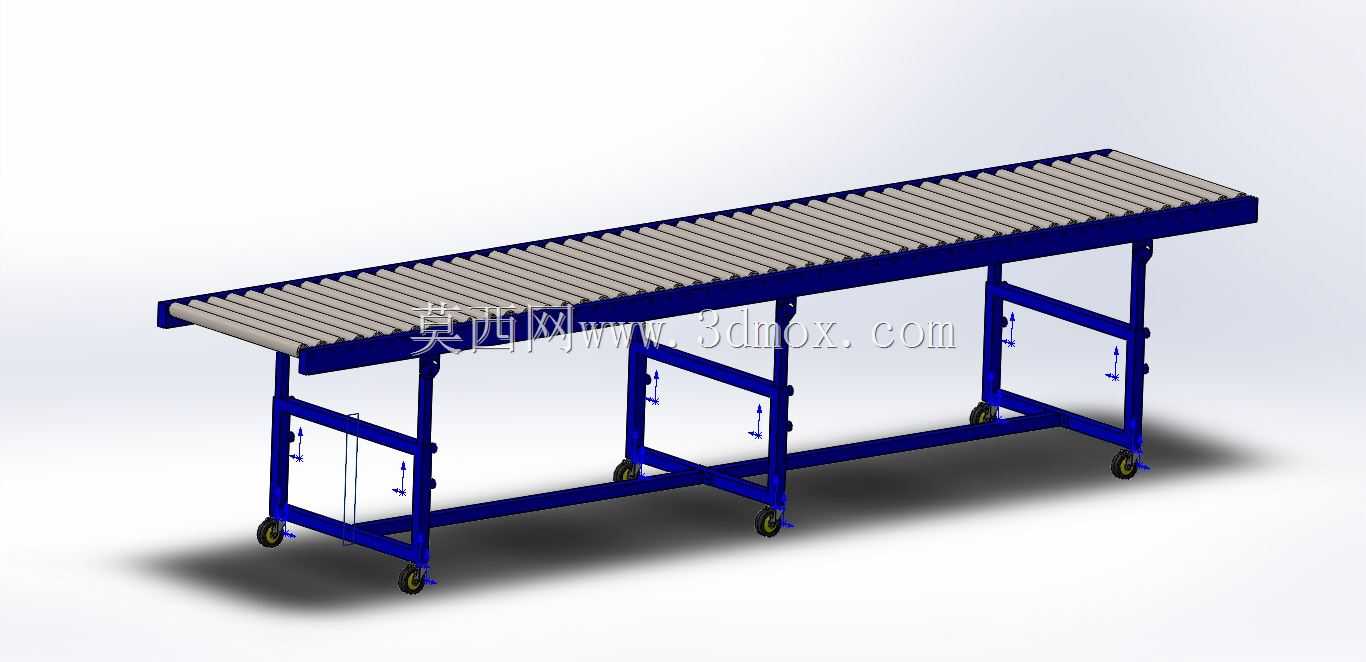

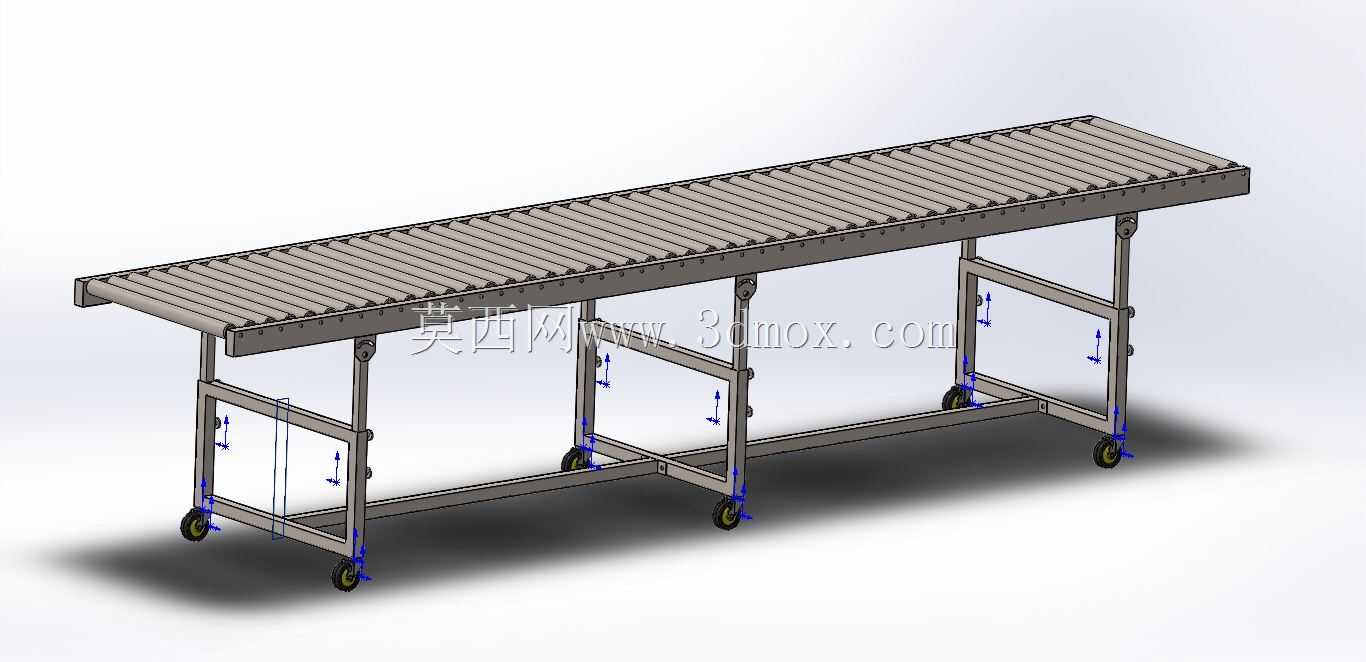

　　这款可移动滚筒输送设备，主要面向车间内工序间的短距离物料转运场景，常见于机加工工序间工件流转、装配线旁物料补给、仓储出库段的临时接驳工位，区别于固定安装的长距离输送线，这类带脚轮的移动式辊道，不需要做地面预埋固定，可根据生产排程的调整快速挪动工位，适配多品种小批量生产模式下的产线灵活布局需求。

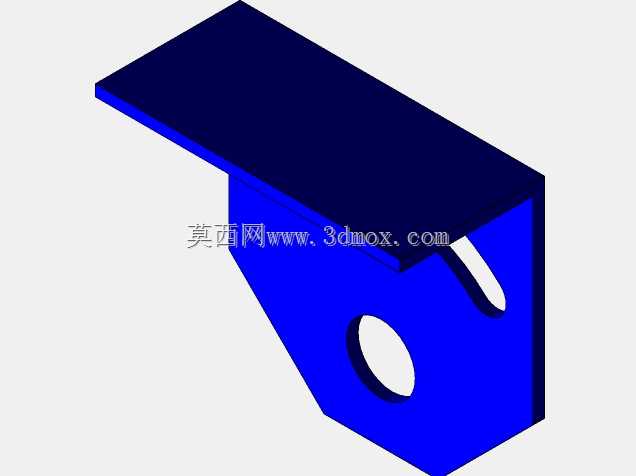

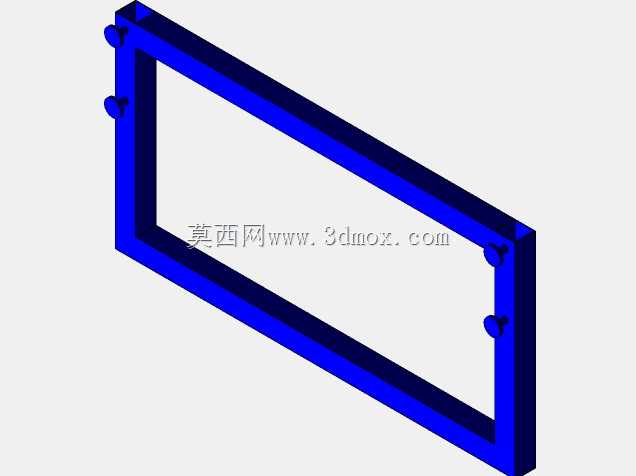

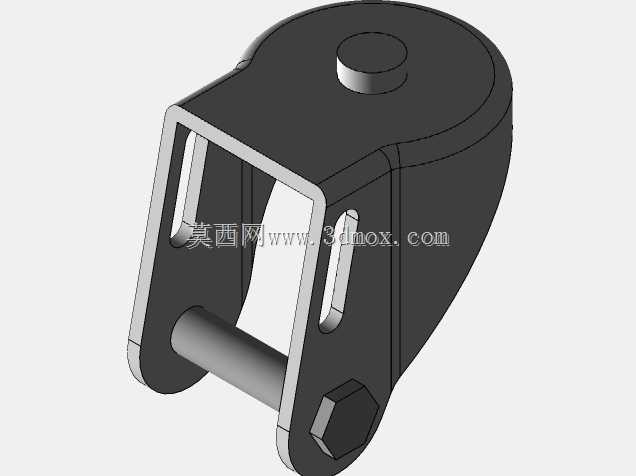

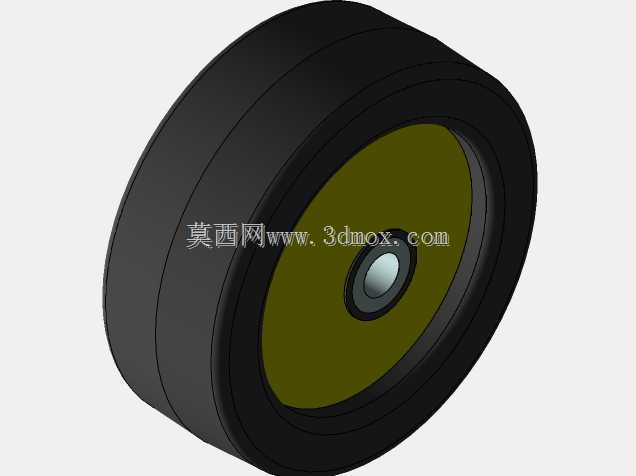

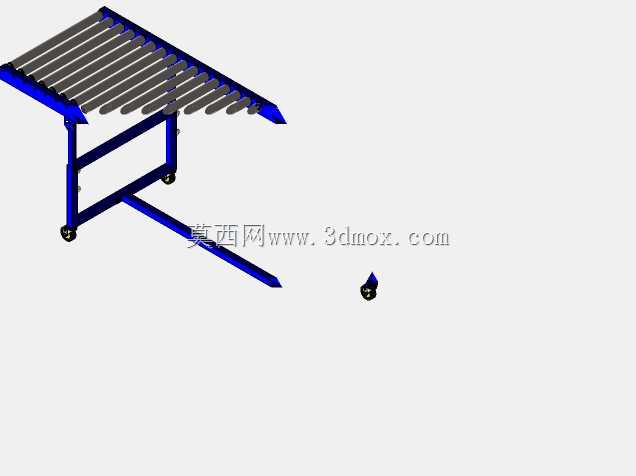

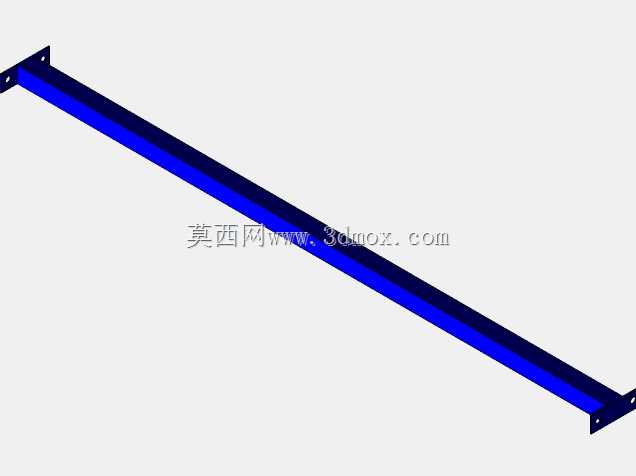

　　从功能设计上看，设备主体采用等间距排布的无动力滚筒作为承载面，滚筒两端通过轴承座固定在两侧的侧梁上，工件放置在滚筒面上后，依靠人工推送或者工件自身重力分力即可实现沿输送方向的移动，不需要额外配置驱动电机与传动组件，整体结构简单，后期维护仅需定期检查滚筒转动灵活性、补充轴承润滑脂即可，维护成本远低于动力输送线。支撑结构采用分段式可升降支腿设计，支腿与侧梁之间通过锁紧件固定，可根据对接设备的进料高度调整整个输送面的高度差，调整范围覆盖常见的工作台、装配线、周转车的高度区间，避免因高度差导致的工件推送卡顿、滑落问题。支腿底部配置带刹车的万向脚轮，移动时可轻松推动设备变换位置，到位后踩下刹车即可锁定脚轮，防止使用过程中设备移位，支腿之间设置横向连接拉杆，提升整体框架的结构刚性，避免满载时支腿出现外张变形的问题。

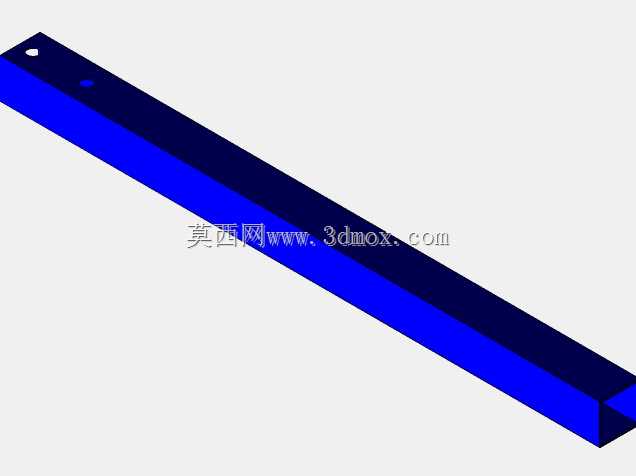

　　设计过程中优先考虑了框架的受力合理性，两侧侧梁采用折弯成型的型钢制作，相比等厚度的平板结构，抗弯截面系数更高，在承受均匀分布的工件载荷时，侧梁的中部扰度控制在允许范围内，不会出现滚筒面凹陷导致的工件卡滞。滚筒的间距选取参考了常见周转工件的最小底面尺寸，保证工件在输送过程中始终有至少三根滚筒同时接触支撑，避免小尺寸工件卡在两根滚筒的间隙中。支腿的升降调节结构采用插拔销配合长圆孔的设计，相比螺纹调节结构，调整速度更快，且不存在螺纹锈蚀后无法调节的问题，更适合车间多粉尘、多切削液的使用环境。

　　安装与使用边界方面，设备整体宽度适配车间常见的人行通道宽度，挪动时不需要额外拆除周边设施，输送面的长度设计覆盖两个工位之间的常规接驳距离，不需要多台拼接即可满足单段接驳需求。使用时需要注意，单段线体的承载上限按照均匀载荷设计，禁止将超重工件集中放置在线体中部位置，避免侧梁过载变形；脚轮锁定后需要确认四个刹车均处于锁止状态，再开始推送工件作业；高度调整时需要两侧支腿同步调整，保证整个输送面处于水平状态，避免工件因倾斜出现自行滑移的安全隐患。日常使用中若出现个别滚筒转动卡滞，可单独拆卸对应滚筒的轴承座进行更换，不需要拆解整个线体结构，大幅降低停机维护的时间成本。这类无动力移动滚筒线，在柔性生产场景下的适配性远高于固定输送设备，可作为固定式输送系统的灵活补充，填补产线临时调整时的输送缺口。
