带槽导向滚筒机械结构三维设计

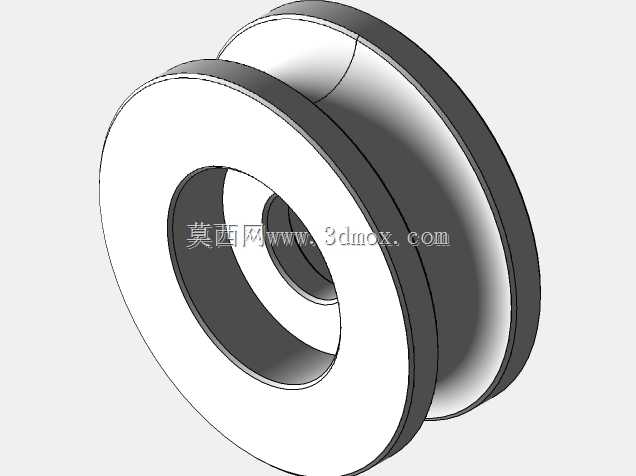

　　也能顺着槽面滑回居中位置，减少人工调整的频次。从结构组成来看，整个滚筒分为辊体、两端安装轴颈、中部加强筋几个部分，辊体的壁厚是根据常规工况下的径向载荷计算选定的，不会因为追求轻量化做的过薄导致满载时辊面变形，也不会因为壁厚过大增加不必要的转动惯量，两端的轴颈尺寸是按照常用的带座轴承安装规格匹配的，安装时可以直接选用标准件的外球面轴承座，不需要额外做安装位的二次加工，能大幅缩短现场装配的周期。设计过程中没有刻意追求复杂的结构，反而把重点放在了安装兼容性上，两端轴颈的同轴度公差按照IT7级控制，三维建模时就把装配基准统一到轴颈的中心轴线上，后续出工程图或者做数控加工编程的时候，不需要再重新找正基准，能减少加工时的装夹误差。在连续输送设备、物料导向传输、线缆牵引排布这类工业场景里，带槽导向滚筒是承担载荷传递、轨迹约束的核心基础零件，很多一线做设备改造的工程师都清楚，这类零件看起来结构不复杂，但细节尺寸如果没把控好，实际运行时很容易出现皮带跑偏、线缆脱出、辊面偏磨的问题，严重的时候还会导致整条输送线停机调整，耽误生产节拍。这次完成的滚筒结构设计，首先从实际工况的载荷边界出发，先明确了安装位的轴孔配合公差，辊身中部的环形凹槽是核心功能结构，槽型的弧度做了适配性优化，不是简单的直角切槽，槽壁做了微小的过渡圆角，一方面能避免和被导向的皮带、圆线缆接触时出现应力集中割伤接触件的问题，另一方面也能在运行过程中自动对中，哪怕来料有小幅的位置偏移，

　　辊身的外径尺寸是结合常用的输送线线速度范围选定的，在匹配常规减速电机输出转速的情况下，能保证线速度落在常用的输送节拍区间里，不会因为辊径选的过小导致相同转速下输送速度达不到设计要求，也不会因为辊径过大占用过多的安装空间。中部的凹槽宽度和深度做了多场景适配，既可以适配圆截面的牵引线缆、尼龙绳，也可以适配V型带、平皮带的导向需求，槽面的粗糙度要求控制在Ra1.6，既不会因为过于粗糙增大运行时的摩擦损耗，也不会因为过于光滑导致摩擦力不足出现打滑的问题。很多新手工程师做这类滚筒设计的时候，容易忽略两端轴颈的退刀槽尺寸，还有轴肩的定位高度，这次建模时特意把退刀槽的宽度和深度按照标准车削加工的参数预留，轴肩的高度刚好能顶住轴承内圈的端面，

　　不会出现轴承装不到位或者轴肩过高顶到轴承密封圈的问题。从安装边界来看，整个滚筒的轴向总长度控制在常规输送线铝型材支架的安装跨距范围内，两端伸出的轴颈长度刚好能容纳轴承座、锁紧螺母的安装空间，不需要额外切割轴头或者加装延长套，安装时只要把两端轴承座固定在支架的预设孔位上，调整好同轴度就可以完成装配，后期维护的时候如果需要更换辊体，只要拆开一侧的轴承座就可以抽出滚筒，不需要拆解整条线的其他结构。另外在辊体的内部结构上，没有采用实心结构，而是在辊壁和中心轴套之间加了辐射状的加强筋，既保证了整体的结构刚性，在承受径向冲击载荷的时候不会出现辊体凹陷，也有效控制了整体的重量，降低了转动时的能耗，启动和制动的时候惯性更小，启停位置更精准。

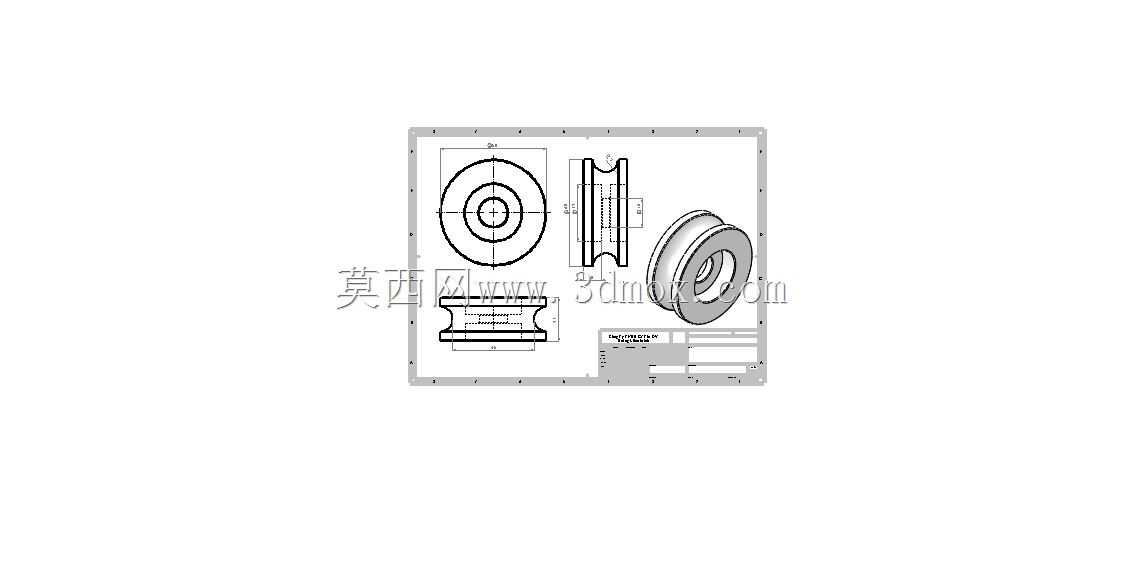

　　实际应用中，这类滚筒除了用在皮带输送机的两端做主动或者从动辊，还可以用在物流分拣线的导向位、线缆生产设备的牵引排线位、起重设备的钢丝绳导向位，不同场景下只需要调整槽面的表面处理方式，比如重载场景可以做淬火处理提高耐磨性，轻载输送场景可以做包胶处理增大摩擦力，核心的结构尺寸不需要做大幅改动就能适配。建模过程中所有的圆角、倒角都按照实际加工的工艺要求做了处理，没有出现无法加工的尖锐内角，所有的配合面都预留了合理的公差带，导入到工程图模块里可以直接生成符合加工要求的图纸，不需要再做大量的特征修补，对于做设备快速设计选型的工程师来说，直接调取这个模型调整对应的尺寸参数，就可以快速用到不同的设备方案里，能节省大量的重复建模时间。
