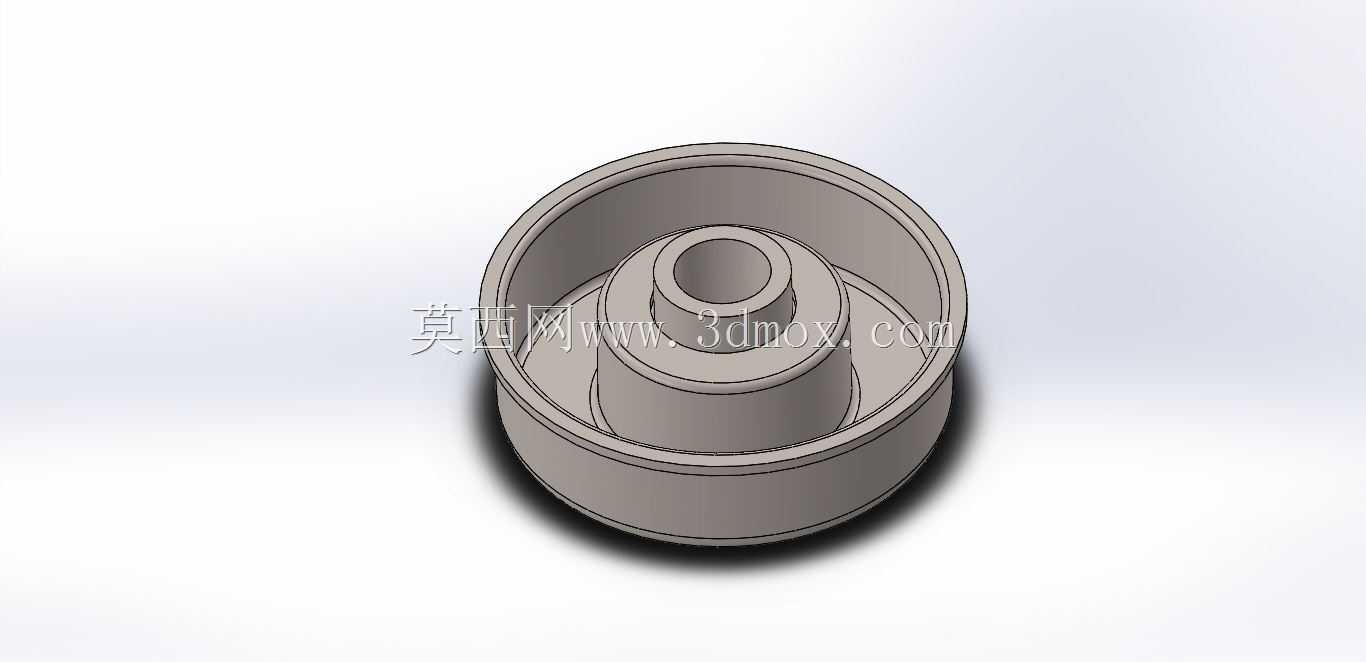

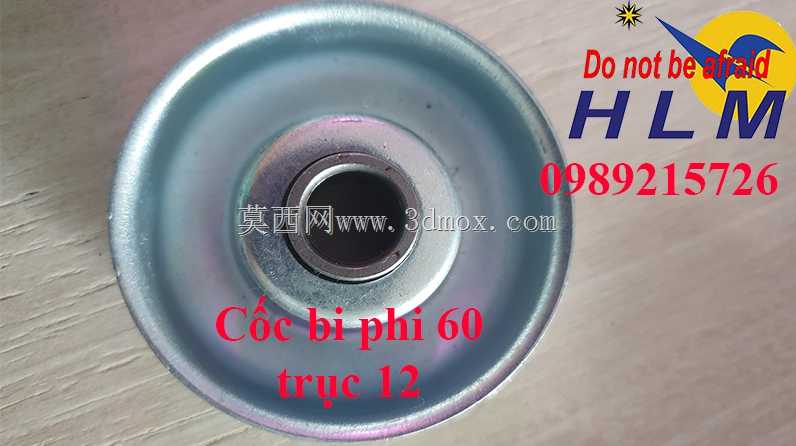

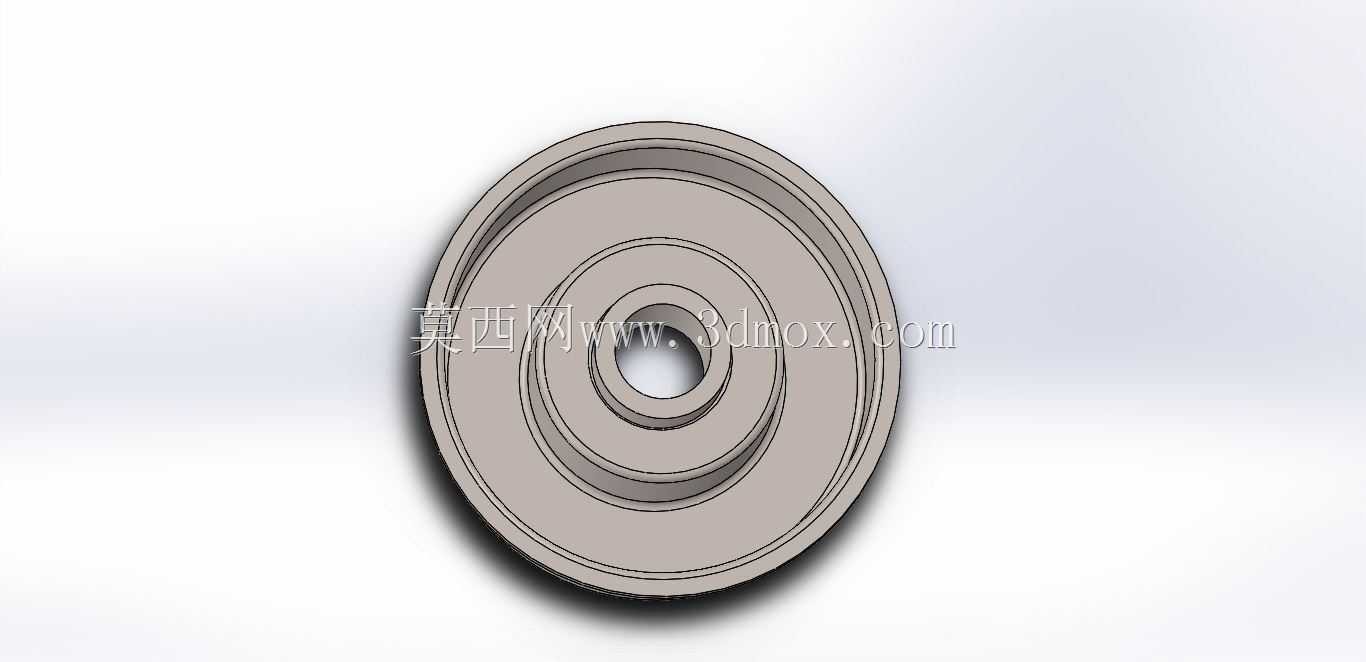

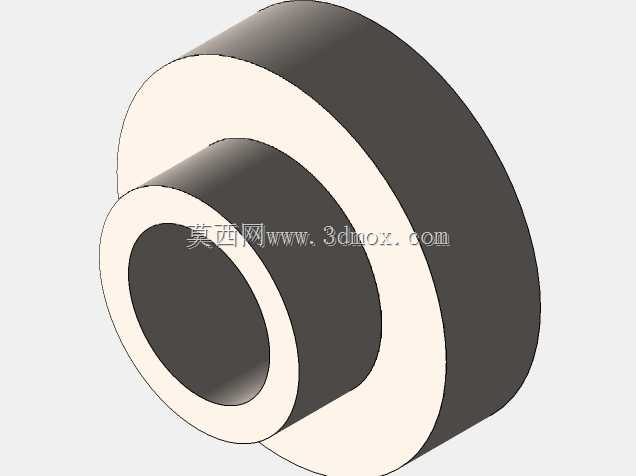

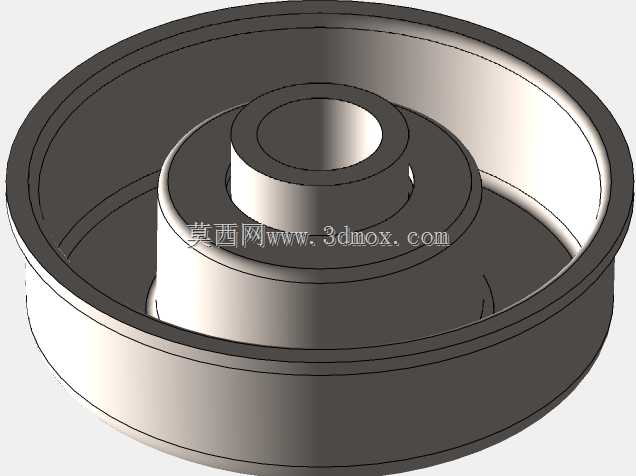

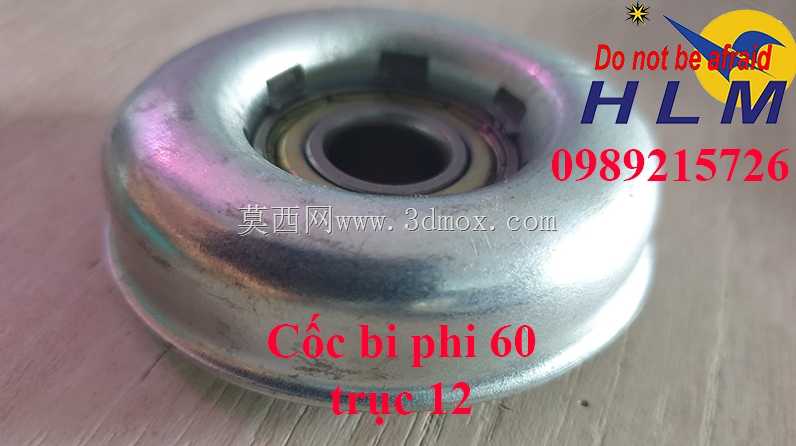

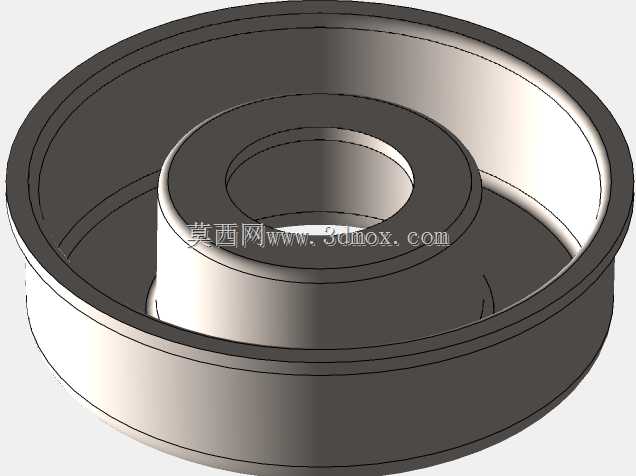

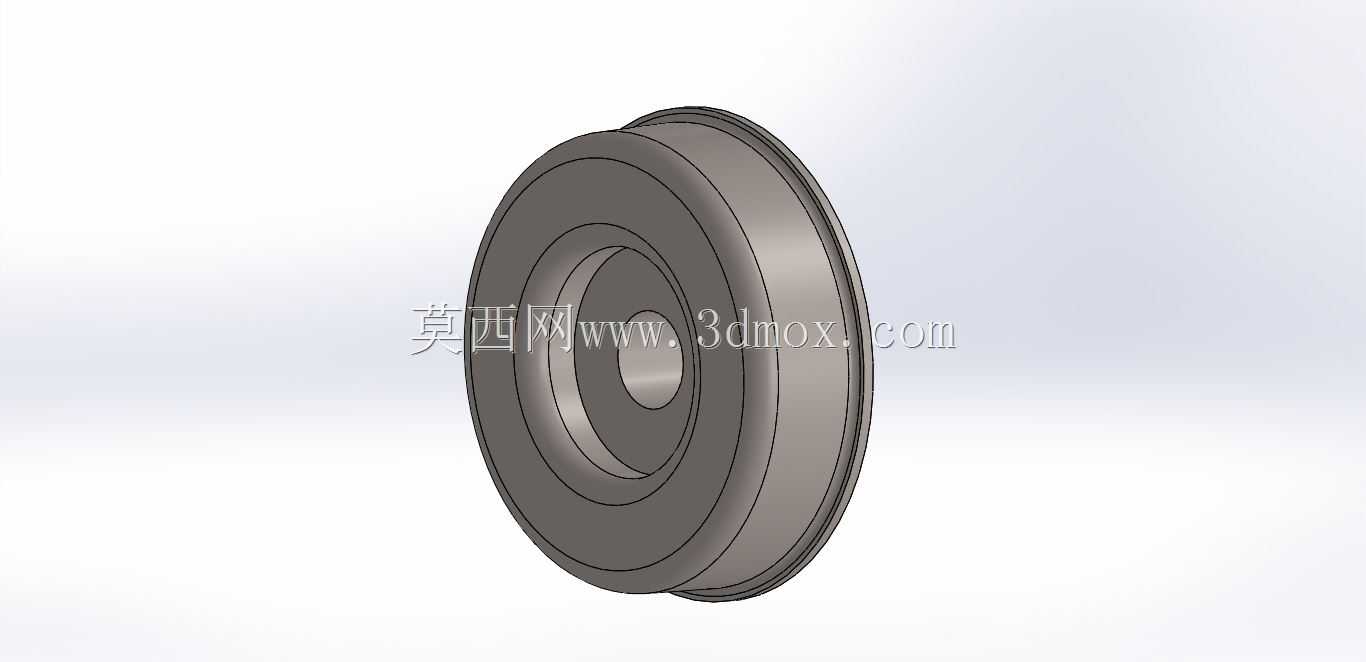

双列φ60规格滚动轴承结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:339057
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计
  • 双列φ60规格滚动轴承结构设计

  在各类回转传动场景中,这类双列滚柱结构的轴承往往承担着比单列轴承更高的径向载荷承载需求,尤其适配中等转速、存在一定冲击载荷的设备安装位,比如输送线的托辊支撑端、中小型减速机的中间轴定位位、农用机具的轮系支撑点,都能见到同结构轴承的应用身影。从结构设计逻辑来看,双列滚柱的排布并非简单的元件堆叠,两列滚柱的接触角经过匹配调校,既可以保证径向承载时的载荷均匀分配,也能抵消一部分轴系运行中产生的轻微轴向窜动,避免滚柱出现偏磨、卡滞的问题。轴承的内圈与轴采用过盈配合的安装边界,外圈与轴承座孔的配合则根据应用场景的不同留有微调余量,针对φ60的内径规格,对应的轴颈加工公差需要严格控制在IT6级区间,外圈安装的座孔公差控制在IT7级,

  才能保证装配后轴承的游隙处于合理范围,不会出现预紧过大导致的温升过快,或是预紧不足引发的回转抖动。滚柱的端面做了微小的倒角处理,和保持架的兜孔间隙经过反复校核,既不会因为间隙过大导致滚柱在回转中出现歪斜,也不会因为间隙过小造成润滑脂无法顺利进入滚道接触面。保持架采用的是冲压钢片结构,兜孔的定位边刚好贴合滚柱的非工作端面,在高速回转时可以引导滚柱平稳滚动,避免滚柱之间出现直接摩擦碰撞。从外形尺寸来看,该轴承的外径、宽度都和同内径的标准双列滚柱轴承安装尺寸兼容,不需要对现有设备的安装位做二次改造就可以直接替换,适配性较强。在实际选型过程中,这类轴承更适合轴系存在轻微不对中量的安装场景,双列结构本身具备一定的调心补偿能力,

  相比同规格的球轴承,滚柱和滚道的线接触形式可以承载高出30%到40%的径向载荷,在重载启动、频繁正反转的工况下,滚柱的滚动接触应力分布更均匀,不容易出现接触疲劳剥落的问题。设计过程中,滚道的曲率半径和滚柱的母线修形是核心要点,滚柱母线采用了轻微的对数修形,避免滚柱两端出现应力集中,即使轴系受载发生轻微弯曲变形,滚柱和滚道的接触应力依然可以保持均匀分布,大幅提升轴承的实际使用寿命。润滑通道的预留也充分考虑了现场维护的需求,轴承两侧的密封槽可以适配接触式橡胶密封或是非接触式的金属防尘盖,根据应用场景的粉尘浓度、润滑方式灵活选择,在粉尘较多的矿山、建材输送场景下加装接触式密封,可以有效阻挡外界杂质进入滚道,在润滑条件较好、

  转速较高的机床传动场景下选用金属防尘盖,既可以阻挡大颗粒杂质,也能降低密封件带来的摩擦阻力。安装过程中需要注意,不能直接通过敲击外圈的方式将轴承压入轴颈,应当采用专用套筒抵住内圈端面均匀施压,避免滚道和滚柱受冲击出现压痕,装配完成后需要手动转动外圈检查回转灵活性,确认没有卡滞、异响后再完成后续的端盖固定工序。日常运维中,补充润滑脂的量需要控制在轴承内部空腔的三分之一到二分之一之间,过量加注润滑脂反而会导致轴承运行中温升过高,加速润滑脂的氧化失效。这类轴承的结构设计充分平衡了承载能力、安装兼容性和运维便捷性,在通用机械的回转支撑场景中具备很高的实用价值,建模过程中对滚道、滚柱、保持架的配合间隙都做了1:1的还原,完全可以用于设备选型校核、装配干涉检查、教学演示等场景。
