重载型平行排列辊轴物料输送辊道结构

　　这套辊式输送结构的设计，最初是针对车间内箱装零部件、成垛板材、规则包装工件的平面转运需求做的适配，在五金加工车间、包装流水线末端、仓储分拣区、家电装配线的工序衔接段都能找到对应的使用场景，区别于皮带输送的柔性接触面，辊道结构更适合承载底部刚性较好、重量偏大的工件，哪怕工件表面带有少量切削液、包装碎屑，也不会像皮带那样出现带料跑偏、接触面磨损打滑的问题。

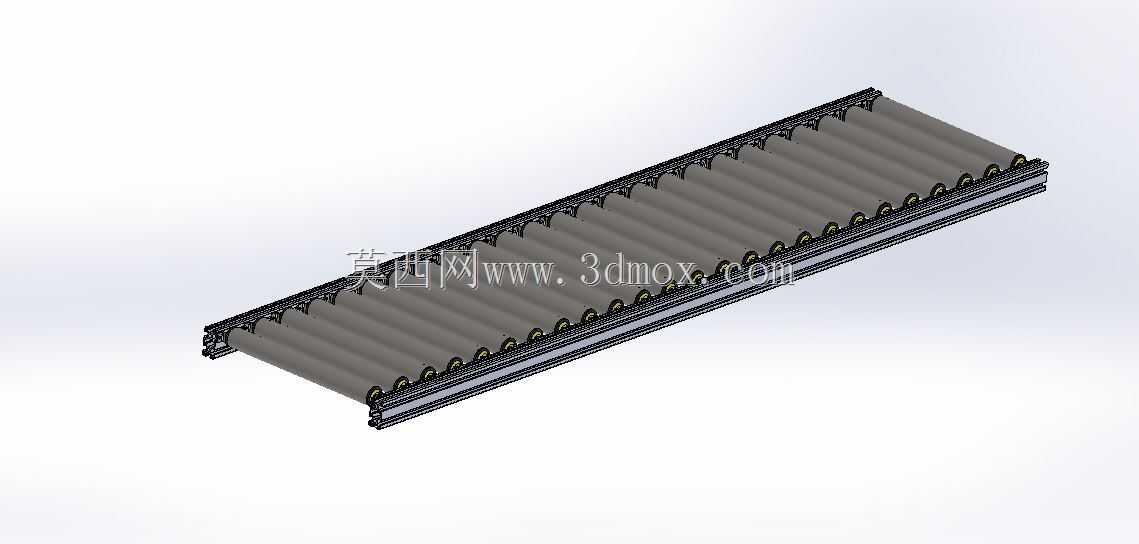

　　从功能实现逻辑来看，整段辊道的核心承载单元是平行等距排布的辊轴，每根辊轴两端通过轴承座固定在两侧的侧板框架上，辊轴的间距设置参考了常规输送工件的最小底面尺寸，保证工件在输送过程中至少有三根辊轴同时接触支撑，避免小件卡入辊缝、或者重心偏移出现工件倾翻的情况。两侧的侧板采用折弯成型的型材结构，既作为辊轴的安装基准，也承担整段输送线的侧向防护作用，防止输送过程中工件偏移滑落，侧板上预留的安装孔位采用等距排布设计，方便多段辊道拼接时快速对齐，也能根据现场布局需求加装侧挡条、工件定位挡块、扫码检测支架这类附属配件。

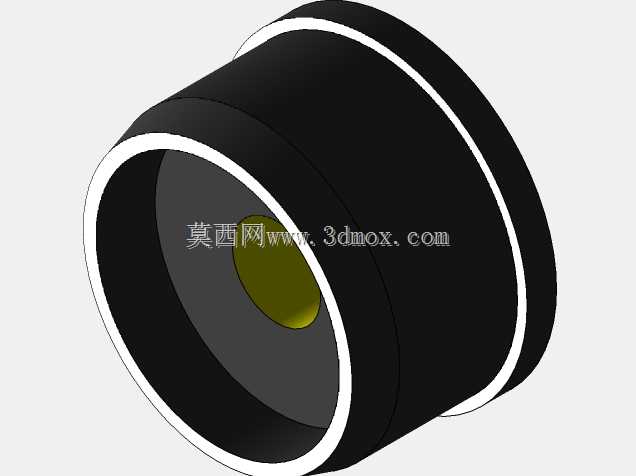

　　设计过程中最先敲定的是辊轴的直径与壁厚参数，这部分直接决定了整段辊道的单点位承载能力，针对常规工业场景下50kg以内的单工件输送需求，辊轴采用空心钢管结构降低整体自重，两端压装精密转轴保证转动顺畅，减少工件推送过程中的阻力，不管是人工推送工件，还是对接动力段实现自动输送，都能保证工件移动平稳无卡滞。如果是无动力部署的场景，整段辊道安装时可以按照输送方向预留3-5度的倾斜角度，依靠工件自重实现无动力滑移，不需要额外配置驱动电机，能大幅降低短距离转运场景的部署成本；如果需要接入自动化流水线，只需要在辊轴端部加装链轮或者同步带轮，统一连接驱动电机就能实现动力输送，框架结构不需要做额外改动，适配性很强。

　　安装边界方面，整段辊道的支撑腿采用可调节结构，底部配置脚杯可以根据现场地面的平整度调整高度，调节范围覆盖常规流水线的750mm-900mm作业高度，能和多数车间的工作台、装配线、包装设备的出料高度直接对齐，不需要额外做转接平台。整段辊道的宽度尺寸参考了常规周转箱、工业托盘的通用宽度做了标准化设计，两侧框架外侧没有突出的安装结构，多段拼接时相邻框架可以直接贴合对接，对接处的辊轴间距和标准段保持一致，不会出现接缝处卡顿的问题。如果现场需要做转弯、分道布局，也可以基于这套标准辊轴结构做适配，调整侧板的成型弧度、搭配锥形辊轴就能实现转弯段的输送，零部件的通用化率能保持在较高水平，减少后期维护的备件种类。

　　从实际使用的细节来看，辊轴表面做了防锈处理，哪怕是在潮湿的包装车间、带有少量切削液的机加工车间使用，也不会轻易出现锈蚀卡转的问题，辊轴和两侧框架的连接位置设计了防尘结构，能阻挡车间内的粉尘、碎屑进入轴承位置，延长日常维护的周期。日常使用过程中如果出现单根辊轴损坏，只需要拆下两端的固定卡簧就能快速更换辊轴，不需要拆解整段框架，能大幅减少设备停机维护的时间。针对不同的输送场景，这套结构还可以做灵活拓展，比如在辊道间隙加装顶升移栽机构、阻挡气缸，就能实现工件的工位停留、横向移载，适配自动化生产线的复杂工序流转需求，不需要重新设计整体框架结构，只需要在侧板预留的安装位上固定对应配件即可。
