可伸缩移动辊筒输送线结构设计

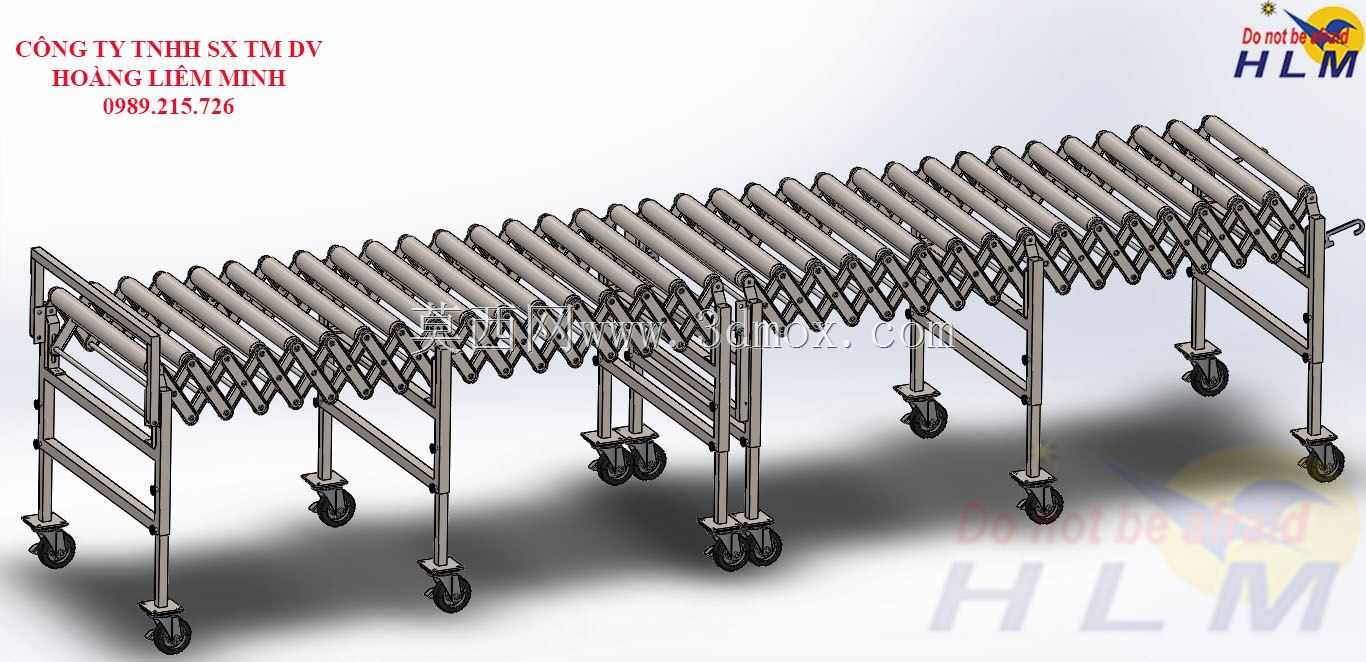

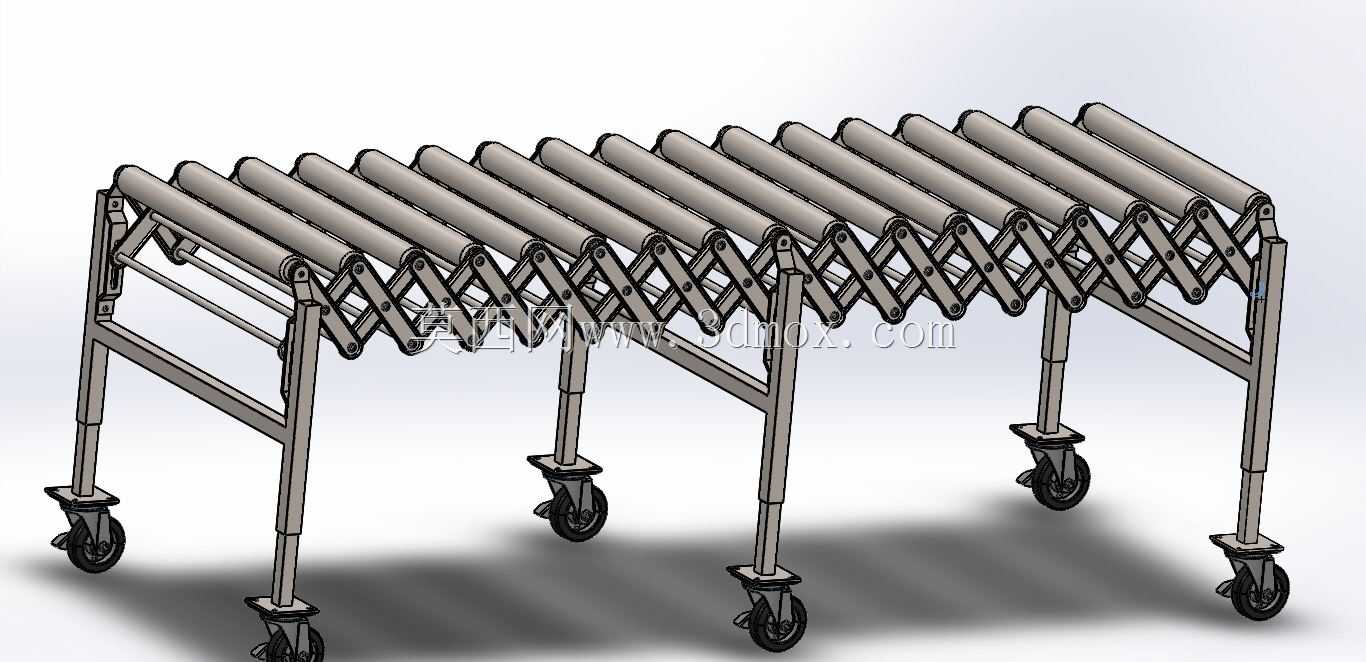

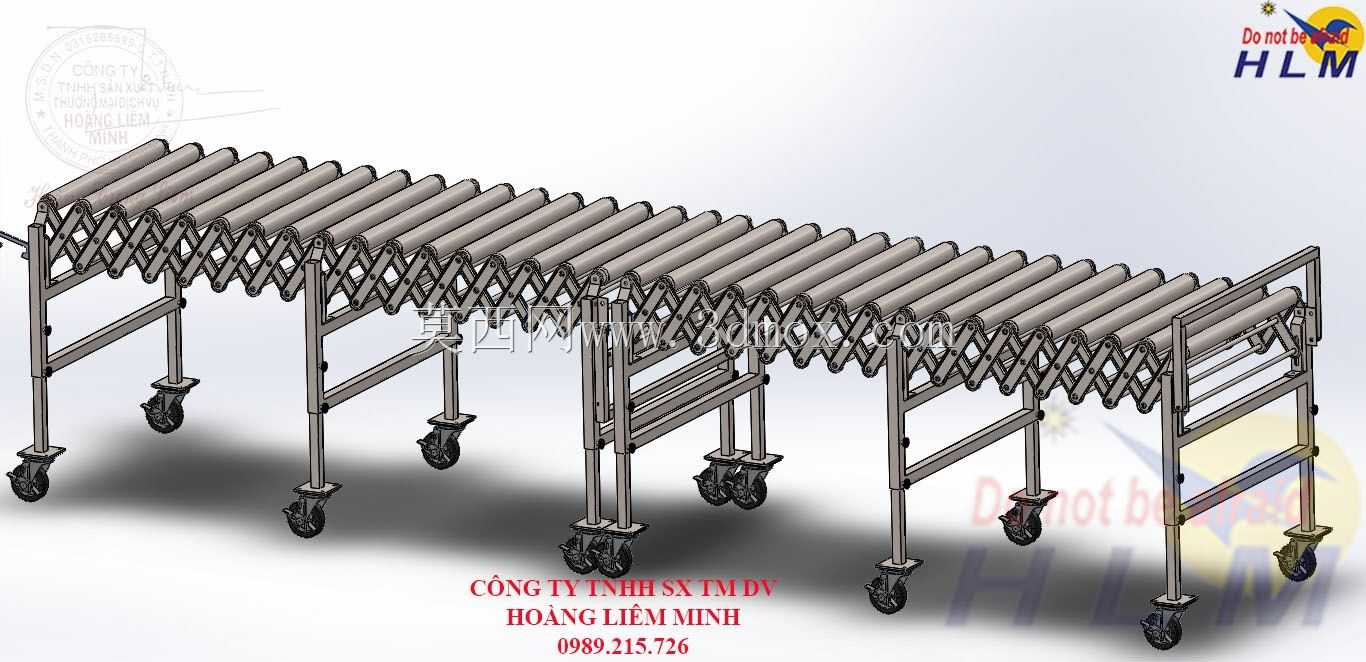

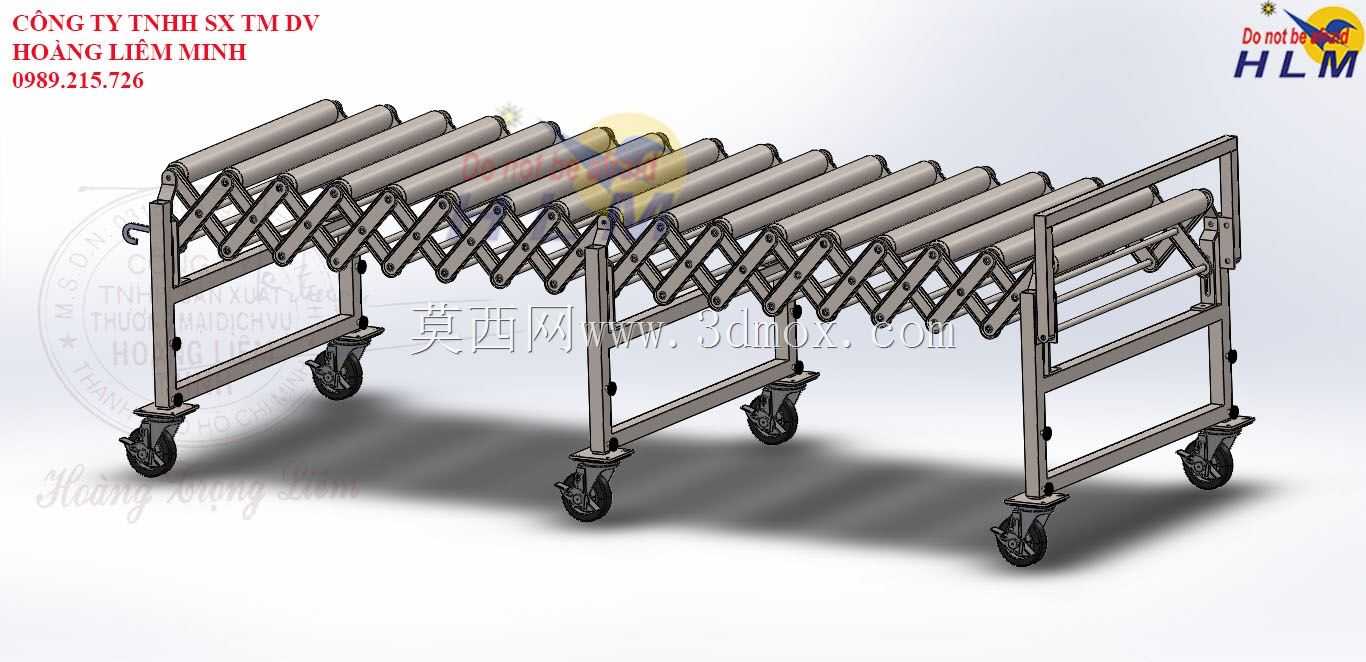

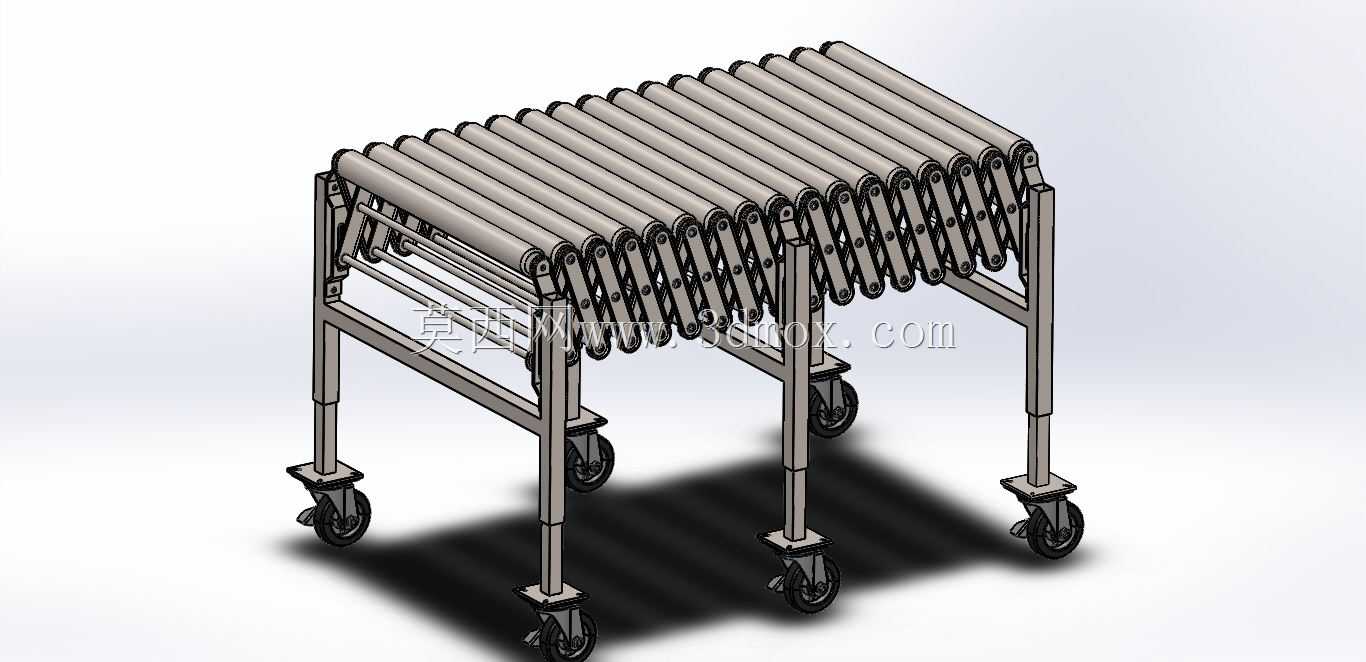

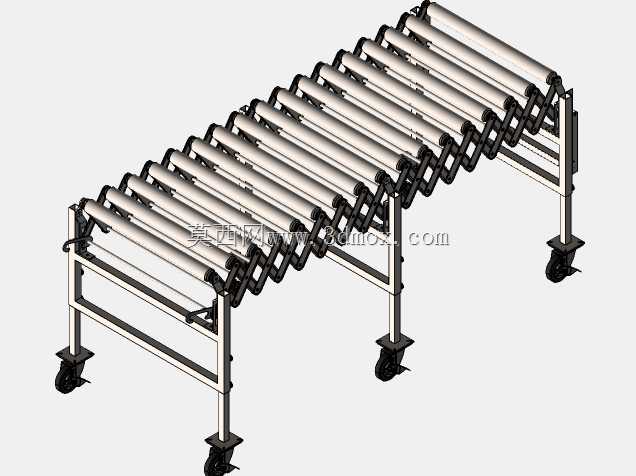

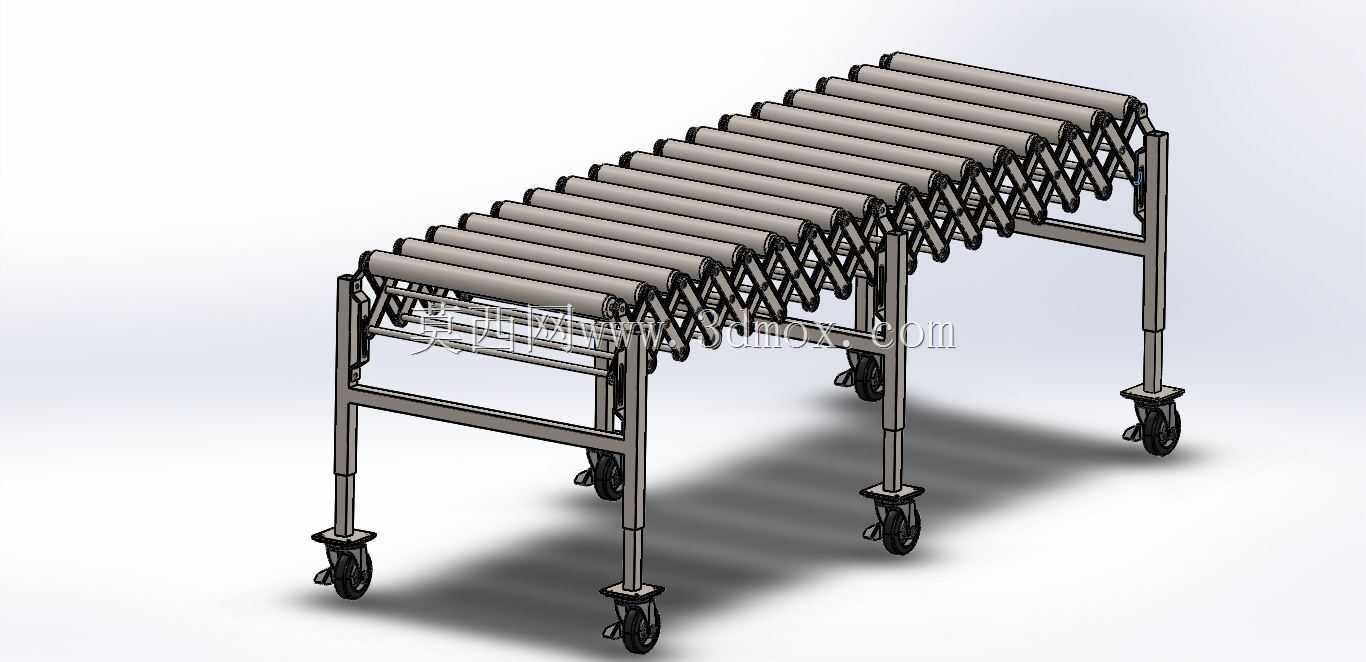

　　在电商仓储分拣、车间工序间周转、装卸货临时接驳这类非固定输送点位的场景里，固定长度的辊筒线往往难以适配多变的作业距离，还会占用过多闲置场地，这款可伸缩移动的辊筒输送结构正是针对这类痛点完成的设计。从实际使用逻辑出发，该设备不需要预埋地脚固定，整机依靠带刹车的万向脚轮支撑，作业时可以根据两端接驳点的直线距离，拉伸或收缩剪叉式侧架来调整整体输送长度，不用的时候可以完全收缩到最小尺寸，推到边角存放，不会占用生产通道的有效通行空间。

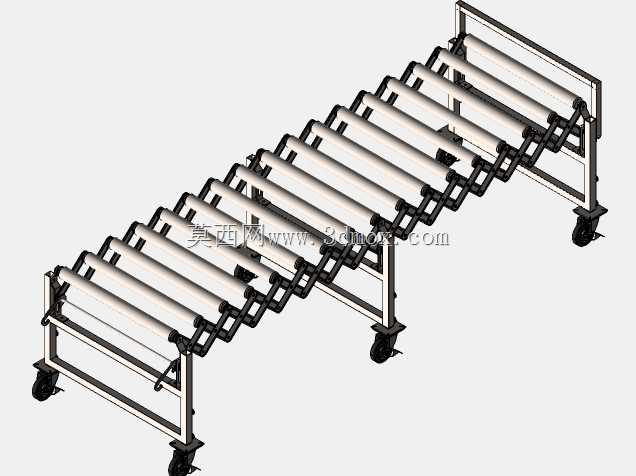

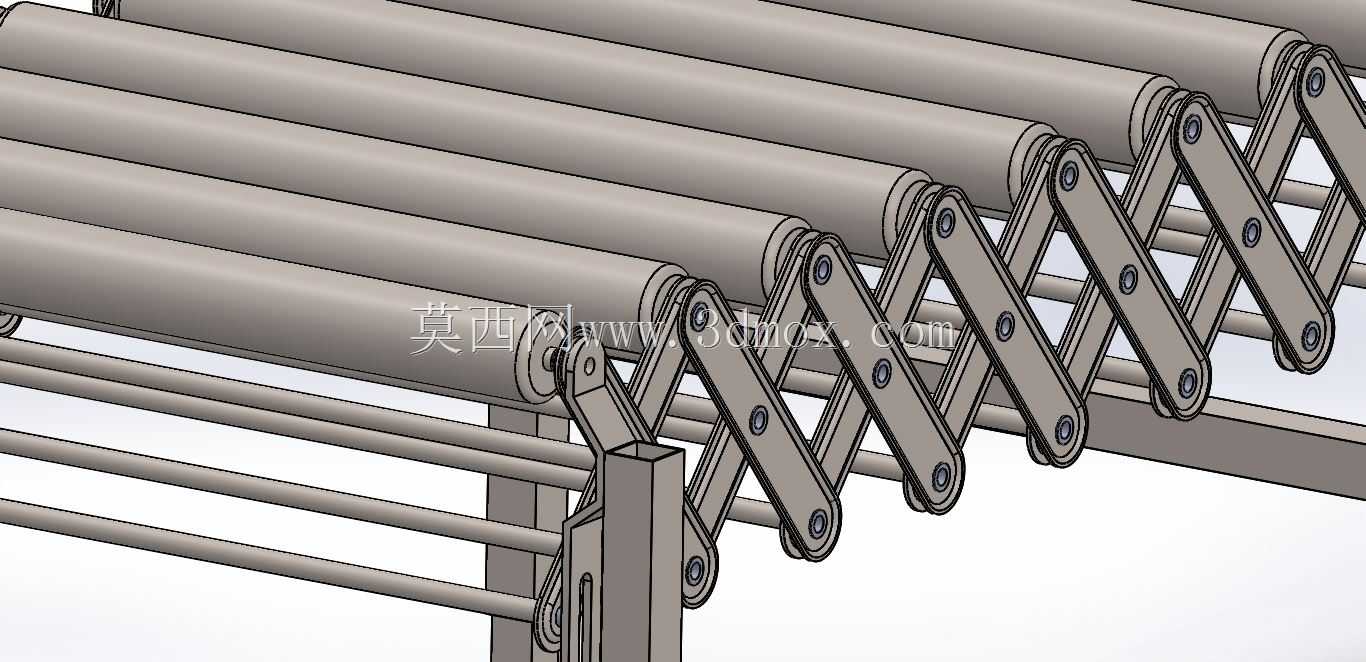

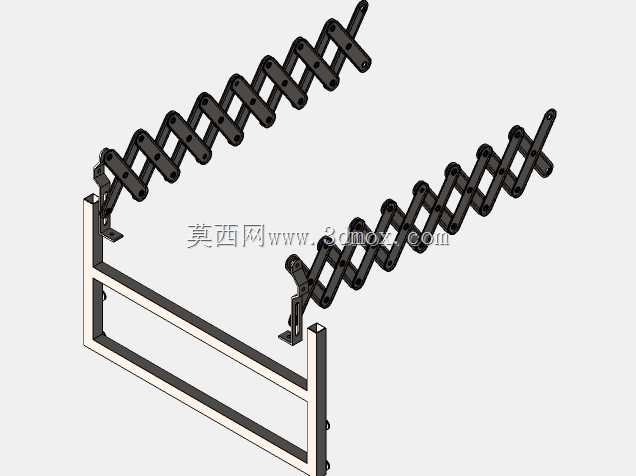

　　设计过程中首先要平衡的是伸缩顺畅度与框架刚性的矛盾，剪叉连杆的铰接点全部采用间隙配合的销轴连接，每处铰接位都预留了足够的转动余量，避免拉伸收缩时出现卡滞；同时侧架的连杆采用等厚的型钢裁切，相邻辊筒的安装座直接固定在剪叉架的横向连接梁上，不管拉伸到任意长度，相邻辊筒的中心距都能保持均匀一致，不会出现间距过大导致小件卡滞的问题。辊筒本身采用无动力的光滑金属辊面，依靠货物自身重力或者人工推送就能实现输送，不需要额外布置驱动电机与电控线路，既降低了整机自重，也省去了现场接电的步骤，推到作业位置锁好脚轮就能直接投入使用，非常适合临时装卸、多工位轮换作业的场景。

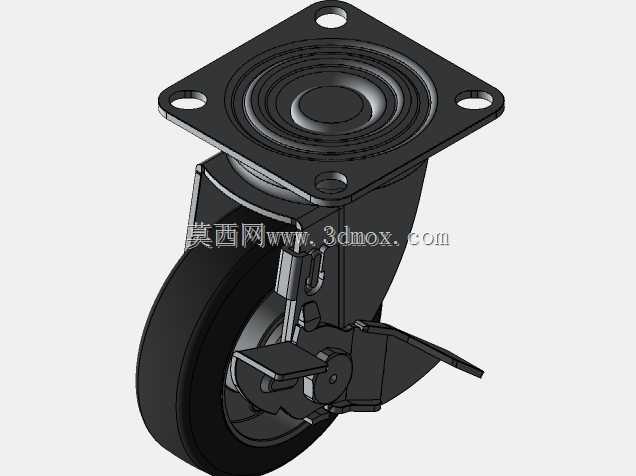

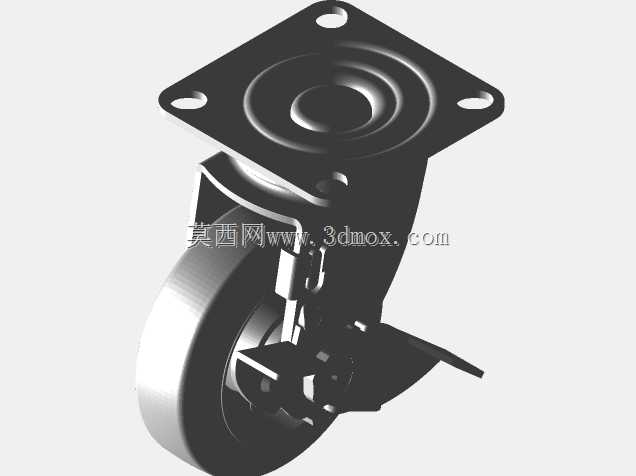

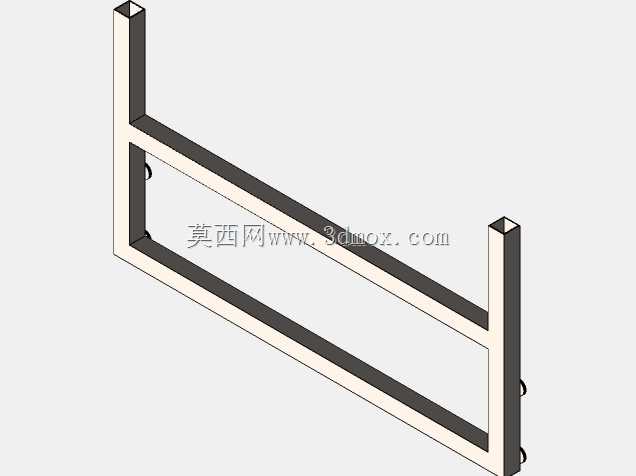

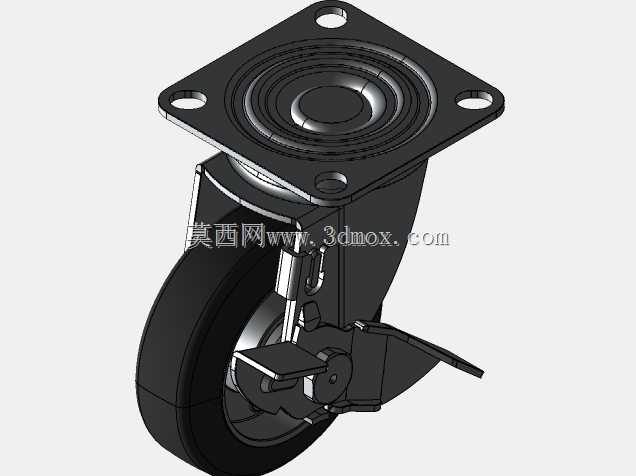

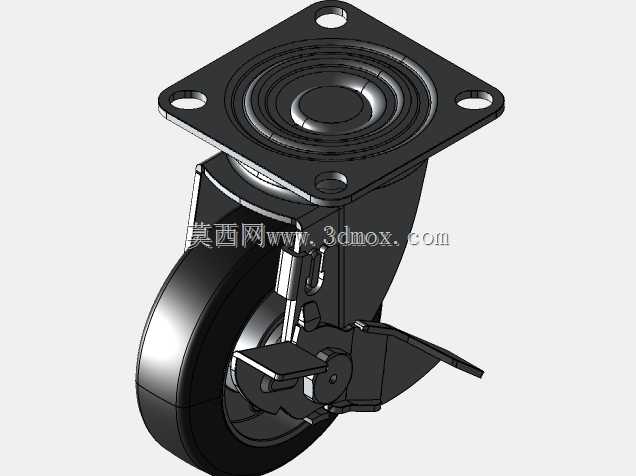

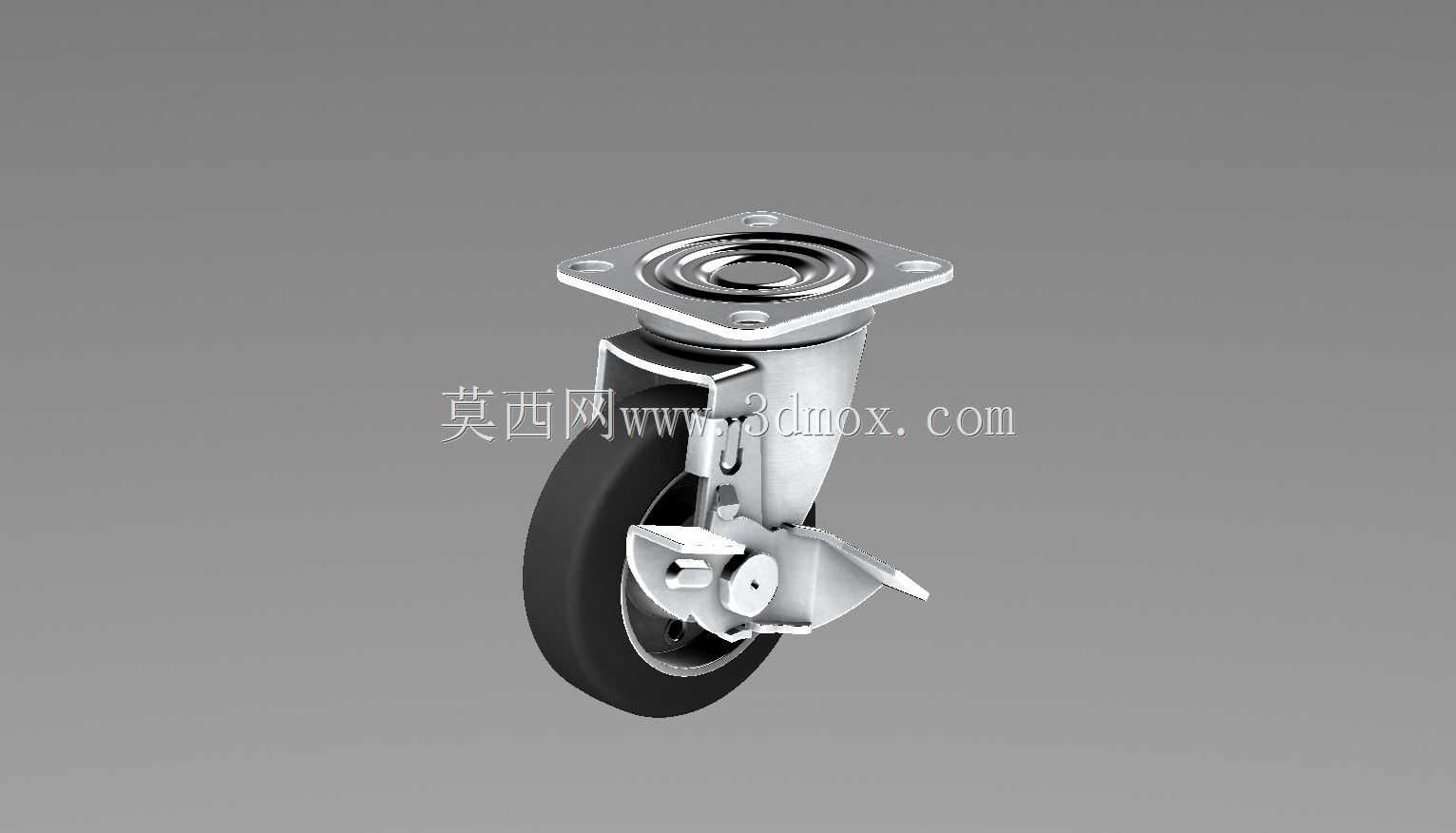

　　从安装边界来看，设备完全收缩状态下长度仅为拉伸最大长度的四分之一左右，整体高度可以根据接驳的平台高度做小幅调整，支腿部分设计了可伸缩的调节结构，能够适配不同高度的装卸货台、生产线出料端；整机宽度控制在常规周转箱、纸箱输送的合理范围内，不会因为过宽影响通道通行，也不会因为过窄导致货物在输送过程中偏斜掉落。支腿底部的万向脚轮采用双轮结构，单支腿的承重冗余足够支撑满载状态下的整线载荷，刹车踏板踩下后可以牢牢固定整机位置，避免作业过程中设备移位导致货物掉落。

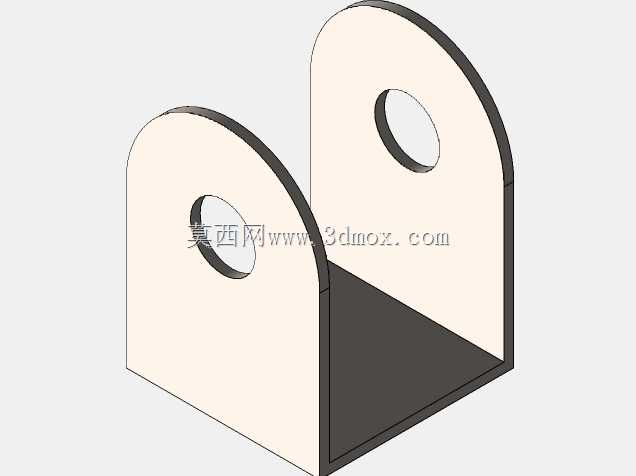

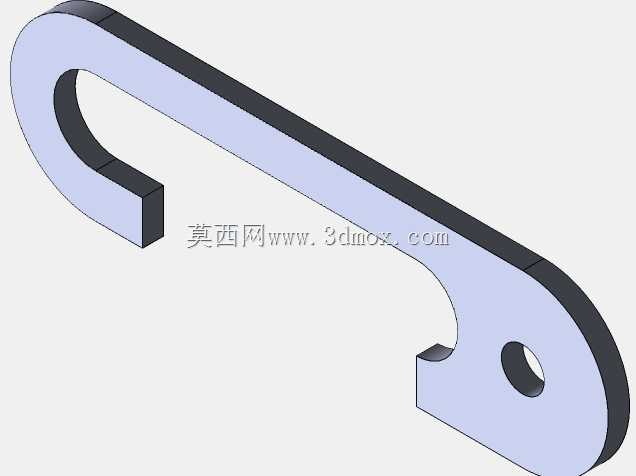

　　在细节结构处理上，辊筒两端的轴承座采用嵌入式安装，和安装梁的连接位置做了定位止口，保证每根辊筒的轴线都和输送方向垂直，避免货物输送时出现跑偏的情况；剪叉架的两端设置了限位挡块，拉伸到最大长度时会自动锁止，防止过度拉伸导致连杆结构脱开；侧架的端部还预留了接驳挂钩的安装位，可以和多台同规格的伸缩辊筒线快速拼接，延长整体输送距离，应对更长距离的临时输送需求。不同于固定安装的输送设备，这款结构的设计核心是灵活适配，不需要复杂的安装调试，对使用场地的地面平整度要求也不高，哪怕是略有起伏的仓库水泥地面，通过支腿的高度调节就能把辊面调整到水平状态，保证货物输送顺畅。日常维护也非常简便，铰接点定期加注润滑脂就能保证伸缩动作顺畅，辊筒转动出现卡滞时可以单独拆卸更换，不需要拆解整线结构，大幅降低了现场运维的工作量。在实际工况适配中，这款输送结构可以覆盖从几十公斤的纸箱周转到轻型工装板输送的需求，无动力的设计也避免了电气故障带来的停机问题，在没有供电的户外装卸场景也能正常使用，相比固定输送线的投入成本更低，场地适应性更强。
