重型碳钢调节支撑脚结构设计

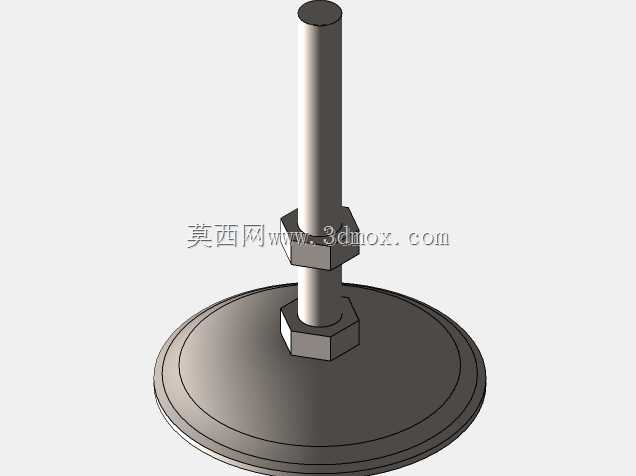

　　做设备机架调平做了快十年，最常打交道的就是这类底部支撑调节件，很多刚入行的结构工程师总觉得这东西是标准件随便选，真到现场装机才知道，支撑脚选不对，整条产线跑起来抖得连紧固件都能松脱。这次建模的这款支撑脚，是针对重载工业设备做的全金属结构，底座采用大直径圆盘设计，接触地面的底面做了细微的环形防滑纹路，不是光面贴地的结构，放在环氧地坪、水泥地面甚至铺了钢板的车间地面上，都能靠接触面的静摩擦力抵消设备运行带来的水平侧向力，不会出现设备移位的问题。螺杆部分采用全牙通长设计，配套两个六角锁紧螺母，很多便宜的支撑脚只配一个螺母，调完高度锁不紧，设备运行久了受振动影响螺纹慢慢滑转，高度就变了，双螺母的设计是一个顶在底座连接位，

　　一个用来锁止机架安装面，两个螺母对顶锁紧之后，哪怕设备长期有振动传导，螺纹副也不会出现松转，高度稳定性比单螺母结构高好几个等级。设计的时候特意把底座和螺杆的连接位做了嵌入式的铆接结构，不是简单的焊接固定，焊接的支撑脚受重载的时候焊缝容易开裂，尤其是设备经常需要移位、或者地面有轻微倾斜的时候，焊接位置受交变应力很容易断，嵌入式铆接的结构能让螺杆和底座之间有微小的角度自适应量，哪怕地面不是完全平整，底座盘面也能完全贴实地面，不会出现只有底座边缘受力的情况，承重能力能提升至少百分之三十。从安装边界来看，这款支撑脚的螺杆直径适配市面上主流的机架安装孔，不需要额外扩孔或者加工特殊安装位，机架底部只要打对应尺寸的光孔，把螺杆穿过去，

　　上下用螺母锁紧就能完成固定，安装的时候不需要复杂工具，普通活动扳手就能完成高度调节和锁止，现场装机的效率很高。实际应用场景覆盖很广，从轻型的铝型材工作台、流水线机架，到中型的输送线支架、小型加工设备机座，再到重型的焊接工装架、仓储货架底部支撑都能用，尤其是对水平度要求高的检测设备、自动化装配工位，这款支撑脚的调节精度足够，螺纹螺距采用标准粗牙，调节的时候不会太费劲，每旋转一圈的高度变化量适中，调平的时候很容易控制精度，不会出现拧半圈就过了的情况。很多人做支撑脚建模的时候容易忽略底座的边缘倒角，这款模型特意把底座圆盘的外边缘做了大圆角过渡，不是直角切边，现场安装的时候如果需要推移设备调整位置，圆角边缘不会刮花地坪漆面，

　　也不会勾住地面的线缆、胶皮垫之类的杂物，推移的时候更顺畅。螺杆的顶端做了小尺寸的倒角处理，穿入机架安装孔的时候更容易对位，不会因为螺杆端面的毛刺卡滞在孔位上，现场装配的时候能省不少对位的时间。两个锁紧螺母的厚度都做了加厚处理，不是薄螺母，扳手拧的时候受力面足够，不会因为拧得太用力把螺母棱角拧圆，后期需要重新调平的时候也能轻松拧动，不会出现螺母滑牙拆不下来的问题。从受力角度分析，大直径底座把设备的重量均匀分散到整个接触面上，单位面积的地面压强更小，哪怕是在承载力一般的环氧地坪上使用，也不会因为局部压强太大把地坪压出凹坑，长期使用也不会出现设备下沉倾斜的问题。之前给客户做的一条包装输送线，一开始用的是小直径的支撑脚，跑了三个月地面被压出小坑，整条线倾斜导致包装盒跑偏，后来换成这款大底座的支撑脚，重新调平之后用了两年多都没再出现过倾斜的问题。建模的时候把各个零件的配合间隙都做了符合实际加工的公差预留，螺杆和螺母的螺纹配合松紧度适中，既不会太松旷导致调节的时候晃量太大，也不会太紧拧不动，完全符合实际五金件的装配状态，不管是用来做设备装配的干涉检查，还是做整机的BOM清单导出，都能直接用，不需要再调整配合尺寸。
