多规格冲压滚轮轴承组件结构设计

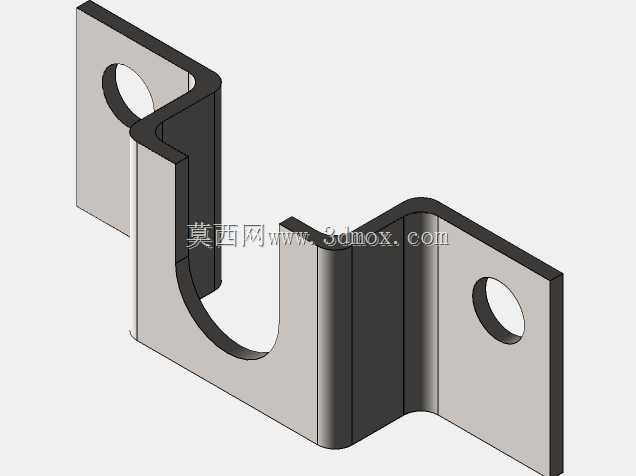

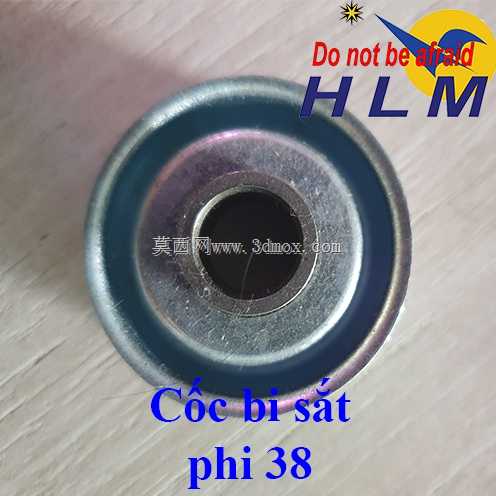

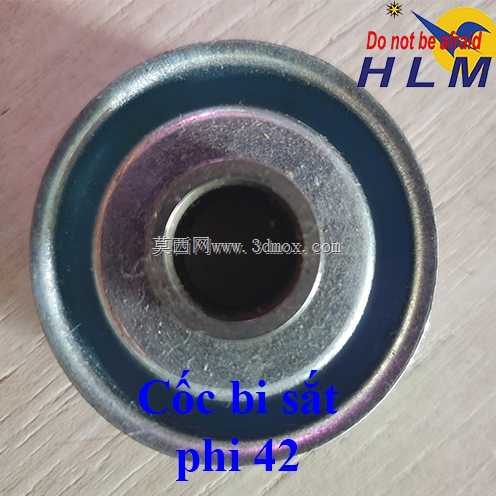

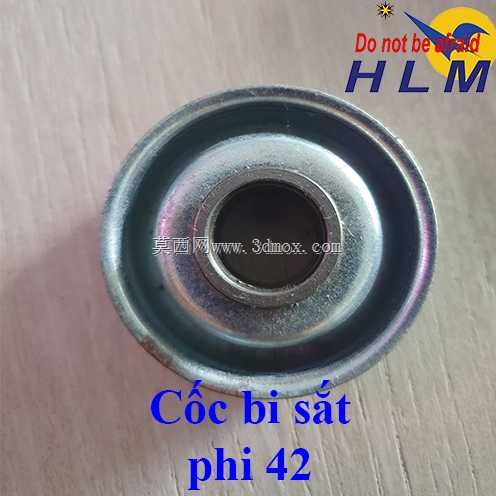

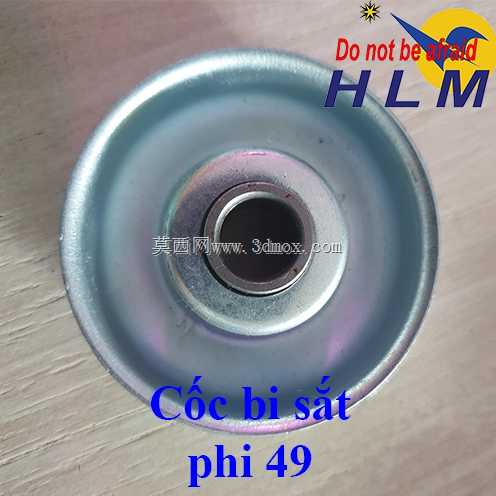

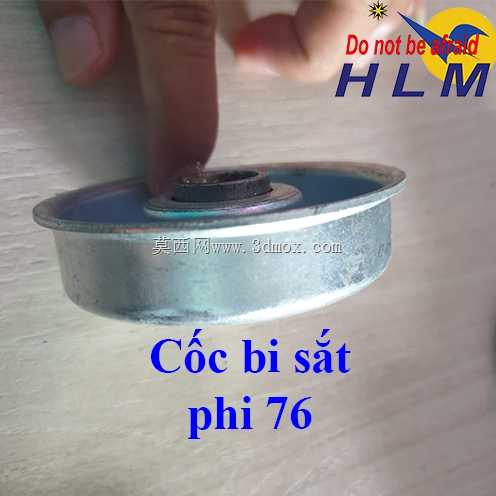

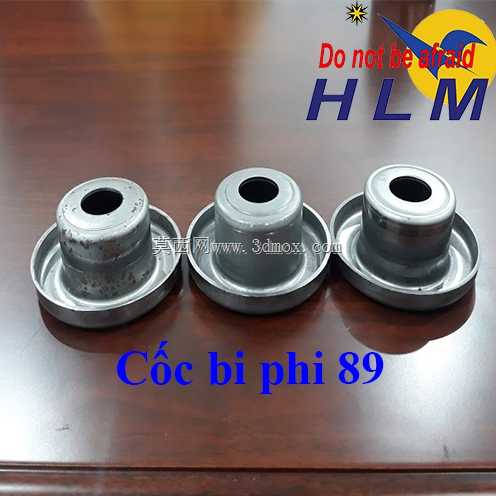

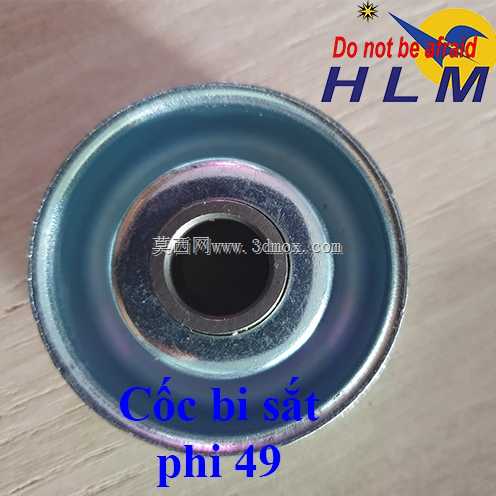

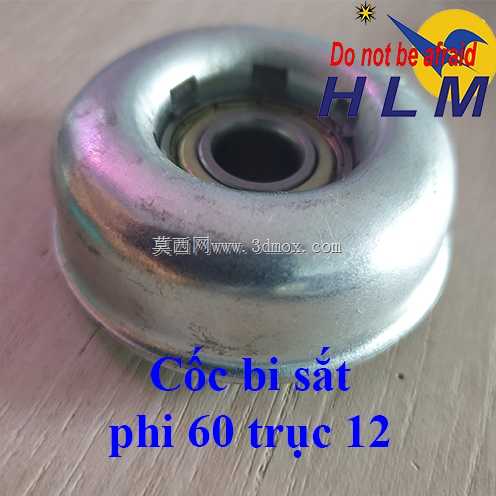

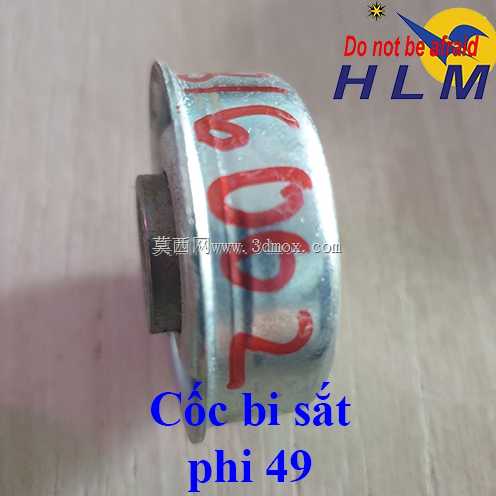

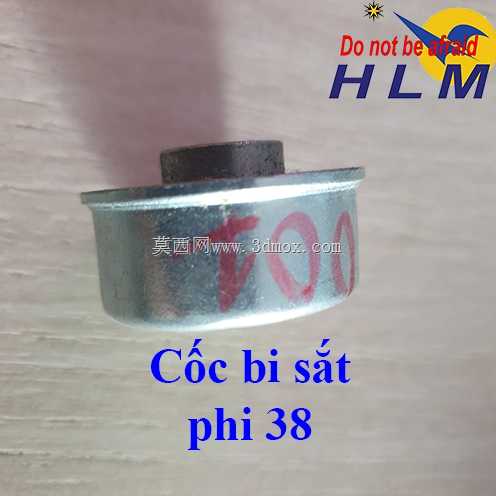

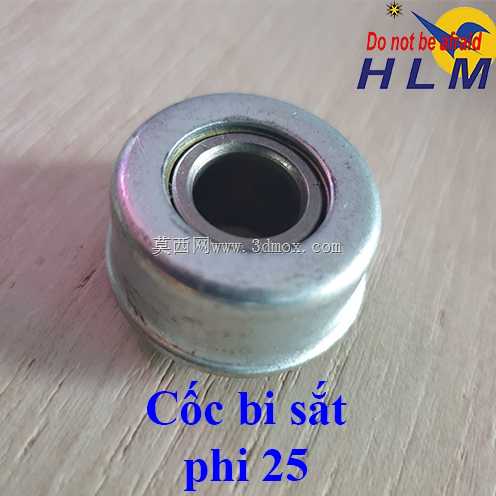

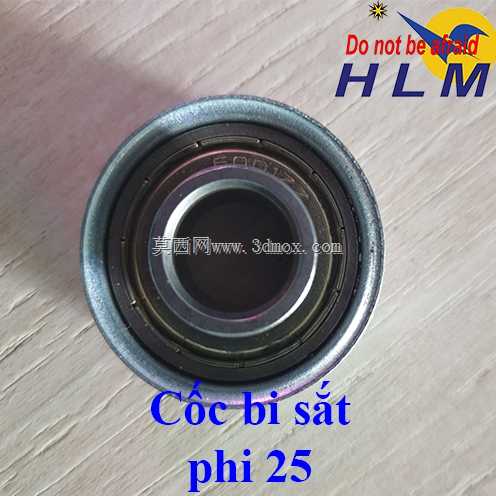

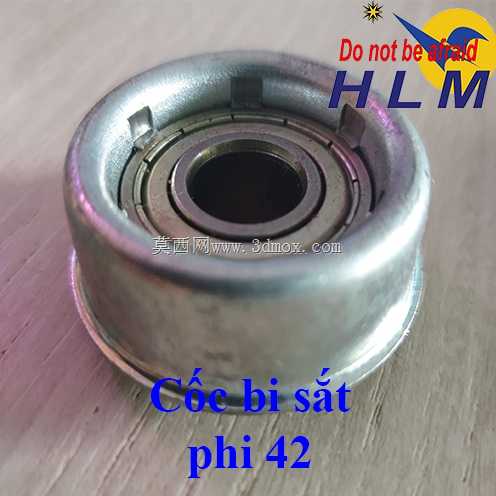

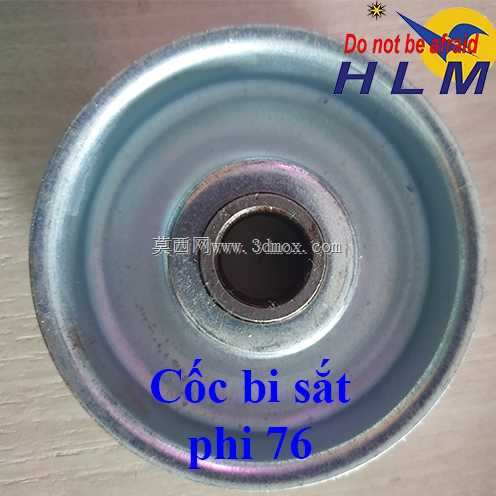

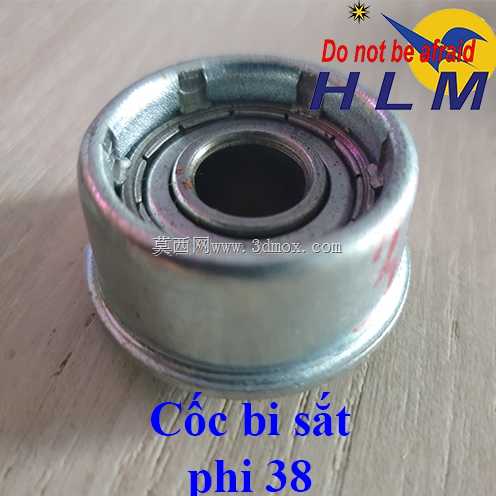

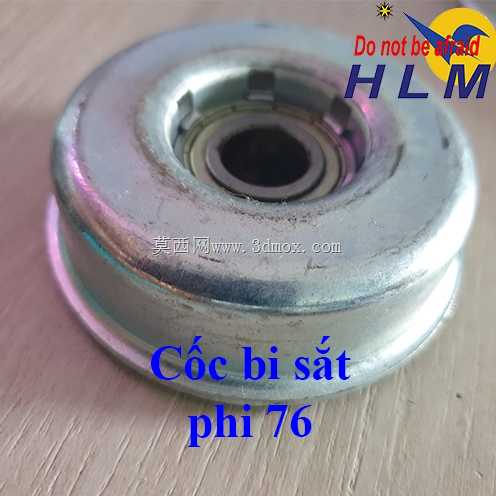

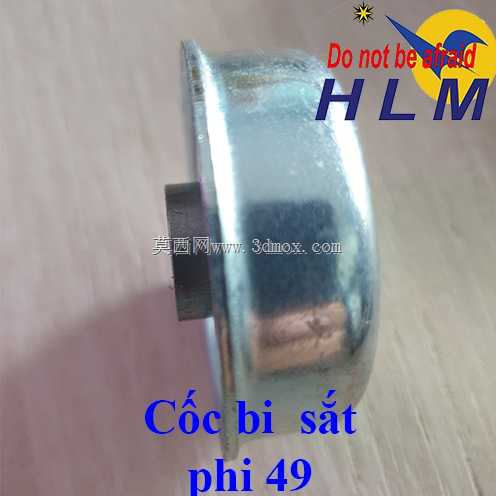

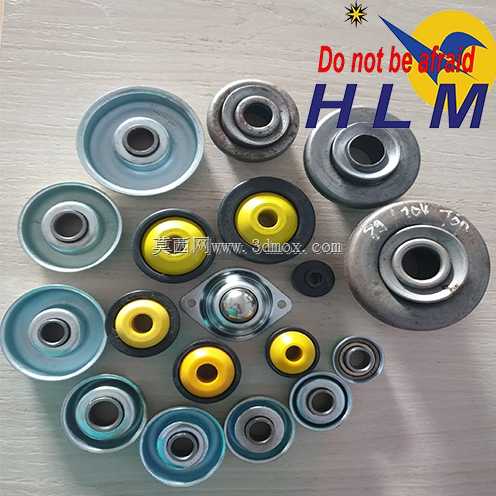

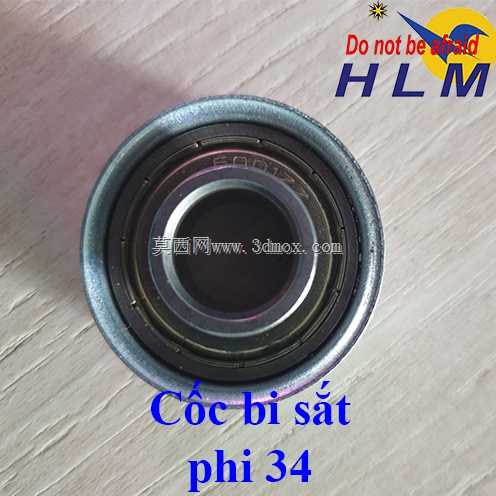

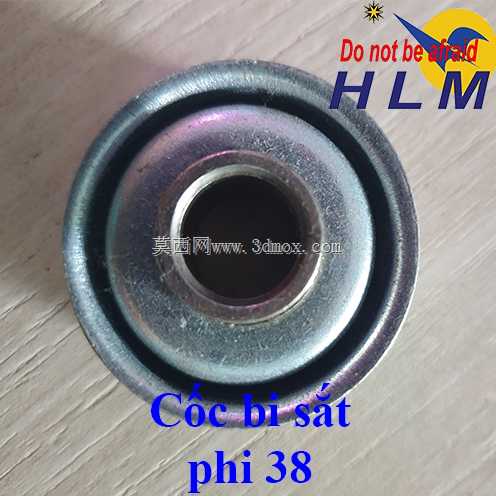

　　这类冲压外圈滚轮轴承组件，在轻载输送线、仓储物流分拣设备、家具滑动导轨、轻型工装夹具的往复运动结构里应用极广，日常做结构选型时经常会碰到不同安装边界、不同载荷需求的场景，这套组件覆盖了从微型到中型的多规格尺寸，能适配多数轻载滚动支撑的设计需求。从结构设计逻辑来看，这类轴承采用冲压钢板作为外圈主体，相比实体车削外圈的同规格轴承，整体重量能降低40%左右，冲压成型的外圈滚道经过冷作硬化处理，表面硬度能达到HRC58-62，足够应对日常轻载工况下的滚动摩擦损耗，部分带彩色密封盖的规格，是在冲压外圈端部压入丁腈橡胶密封件，能阻挡输送线环境里的粉尘、碎屑进入滚道内部，适合用在木工加工车间、快递分拣线这类多浮尘的工况场景，

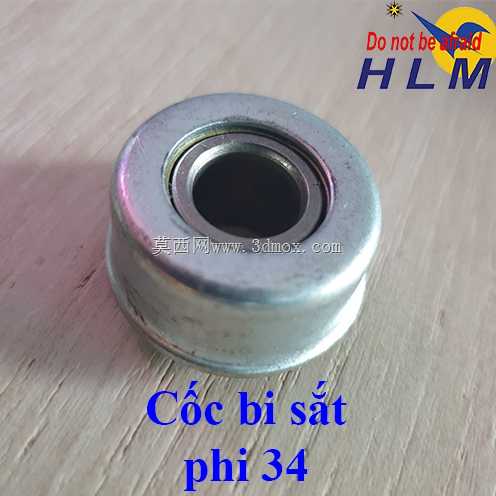

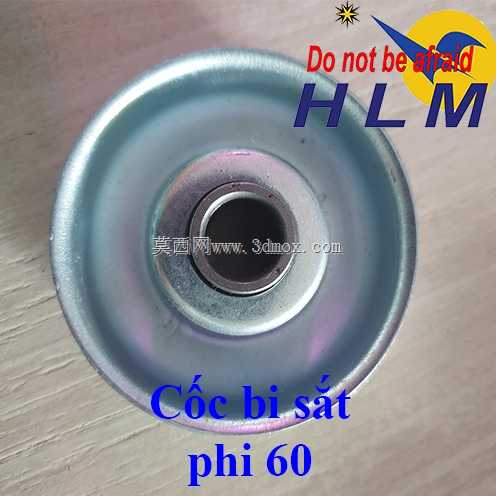

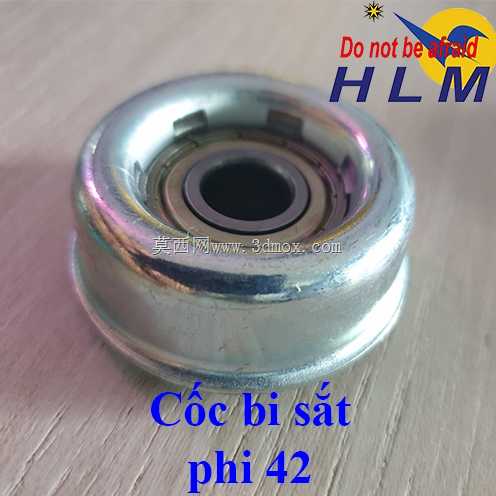

　　无密封的开式规格则适合用在洁净环境、有定期润滑维护的工装结构里，运行阻力更小。不同规格的组件安装边界差异明显，微型款的内孔直径从4mm到8mm不等，外圈外径在16mm到25mm区间，整体厚度控制在5mm到8mm，适合用在小型抽屉导轨、微型输送线的从动滚轮位置，安装时直接通过内孔穿入销轴，外圈直接与滑动面接触即可，不需要额外设计轴承座，冲压外圈的端部翻边结构能直接承受一定的轴向窜动力，避免滚轮从安装位脱出。中型规格的内孔直径覆盖10mm到20mm，外圈外径最大能到60mm，厚度从10mm到18mm不等，部分带安装法兰的款式，法兰上预留了两个对称的安装孔，不需要额外加工销轴固定结构，直接通过螺栓就能将滚轮固定在设备机架上，

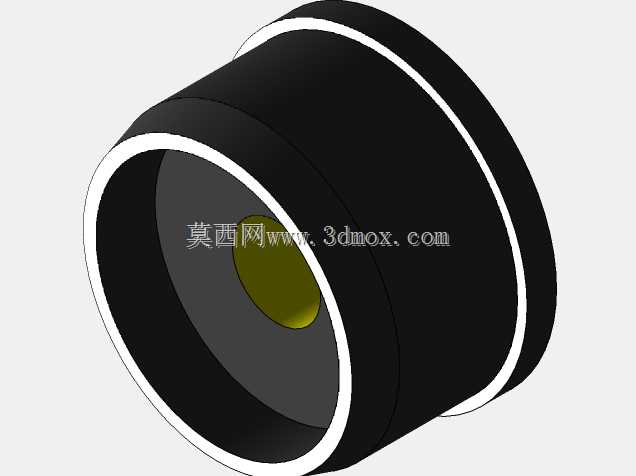

　　适合用在物流周转车的侧边导向轮、自动化设备的门体支撑滚轮位置，能承受一定的径向冲击载荷。设计这类组件的三维结构时，要重点注意冲压外圈的壁厚控制，常规轻载工况下壁厚取0.8mm到1.5mm即可，壁厚过薄会导致滚道受载后变形，滚动体卡滞，壁厚过厚则会失去冲压件轻量化的优势，同时要注意密封盖与外圈的配合过盈量，过盈量控制在0.1mm到0.15mm区间，既能保证密封件不脱落，也不会因为压装导致外圈变形影响滚道圆度。滚动体采用标准钢球，根据载荷等级选择对应直径的钢球，保持架采用冲压钢板或者尼龙材质，开式规格多采用钢板保持架，耐温性能更好，密封规格多采用尼龙保持架，运行噪音更低。在实际选型应用时，要注意这类滚轮轴承的适用线速度不超过2m/s，

　　径向静载荷不超过2kN，不适合用在重载冲击、高速运转的工况里，如果是有酸碱腐蚀的应用场景，可以选择外圈做镀锌钝化处理的规格，表面的锌层厚度在8μm以上，能应对常规潮湿环境的锈蚀问题，部分黄色密封盖的规格是采用了耐高温橡胶材质，能在120℃的环境下长期工作，适合用在靠近烘干设备的输送线位置。做三维装配设计时，要预留出滚轮的轴向窜动间隙，间隙值控制在0.2mm到0.3mm，避免安装后滚轮因为热胀冷缩出现卡滞，与滚轮接触的滑动面建议做表面硬化处理，硬度不低于HRC40，表面粗糙度Ra不大于1.6μm，能大幅提升滚轮的使用寿命，减少外圈的异常磨损。这套组件里的不同规格都做了统一的安装基准设计，同内径规格的滚轮，内孔尺寸公差统一取H7，方便设计时做系列化选型，不需要反复调整安装销轴的尺寸公差，能缩短结构设计的周期，也方便后期设备维护时的备件替换。
