直径42滚柱轴承对流器结构设计

　　在重载传动系统的散热配套设计中，这类适配直径42规格滚柱轴承的对流器，是解决轴承持续运转温升问题的核心配套零件，常应用在冶金输送辊道、矿山破碎设备主轴、重型减速机输入输出端这类长期高负荷运行的工况场景里。滚柱轴承在承受径向重载的过程中，滚动体与内外滚道的摩擦会持续产生热量，若热量无法及时散出，会导致润滑脂黏度快速下降、油膜破裂，轻则加剧滚道点蚀磨损，重则出现轴承抱死、轴系卡滞的设备故障，这款对流器就是依托轴承周边的空气对流路径，将轴承运转产生的热量持续导出，维持轴承工作温度在合理区间。

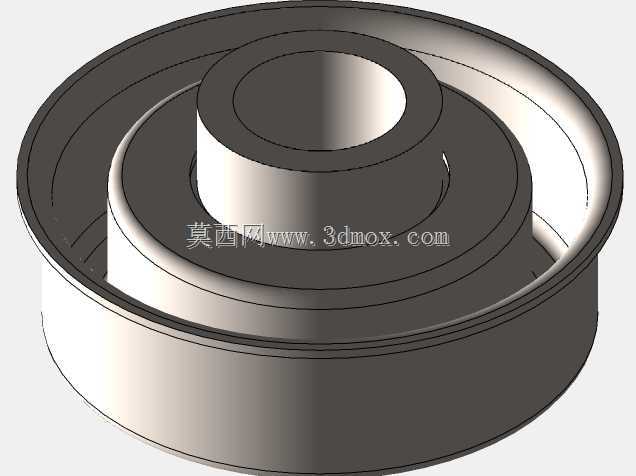

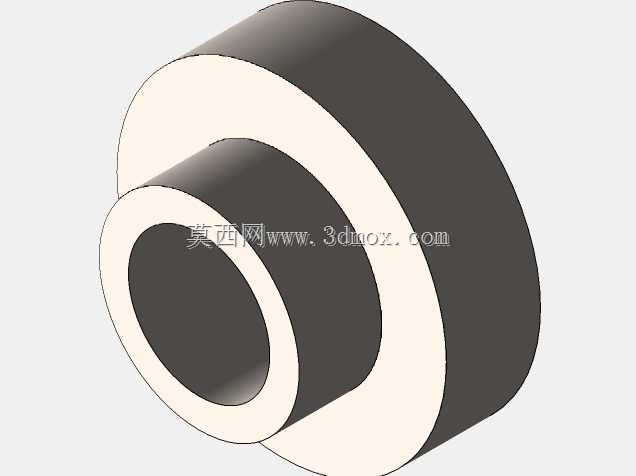

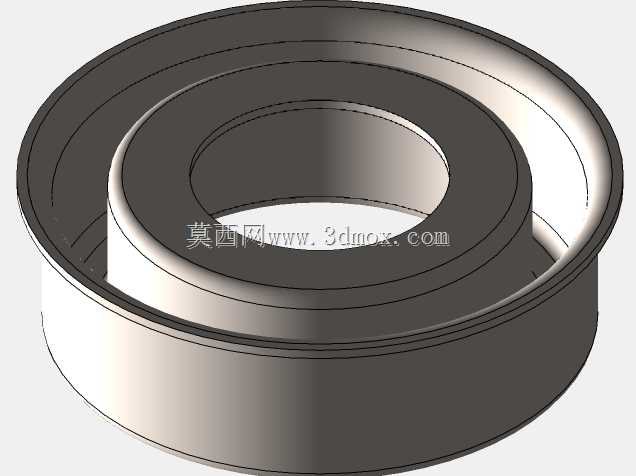

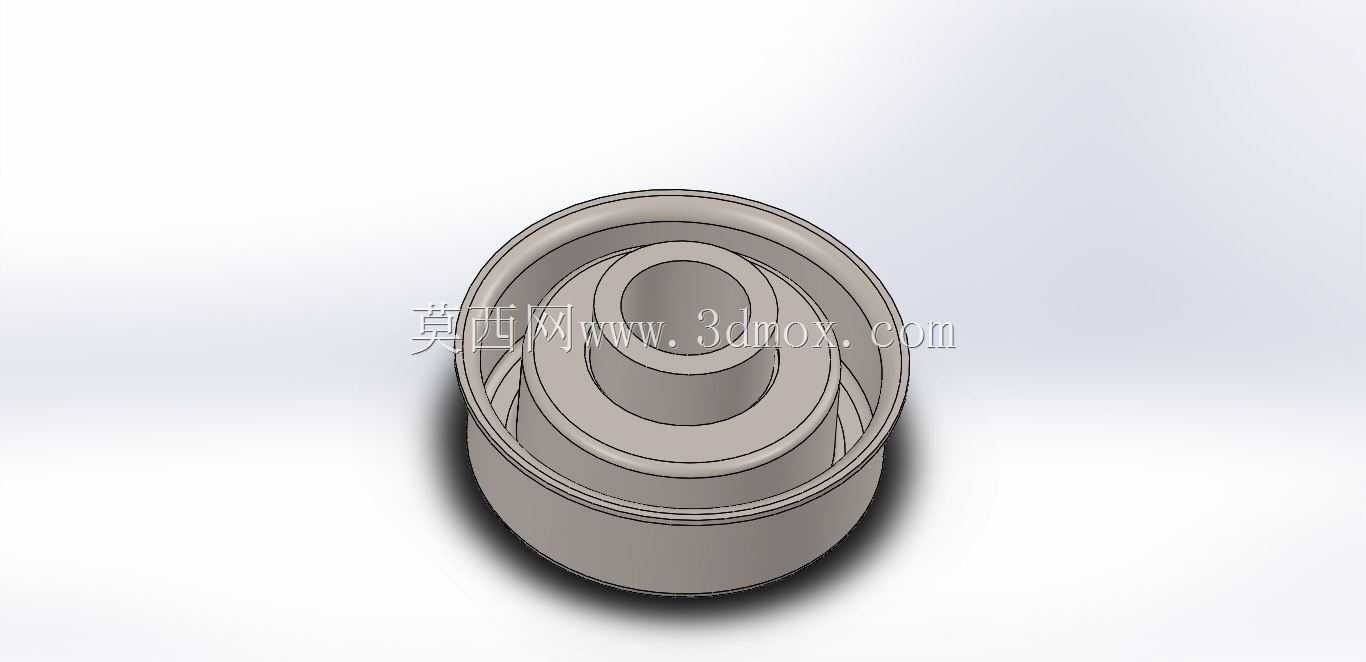

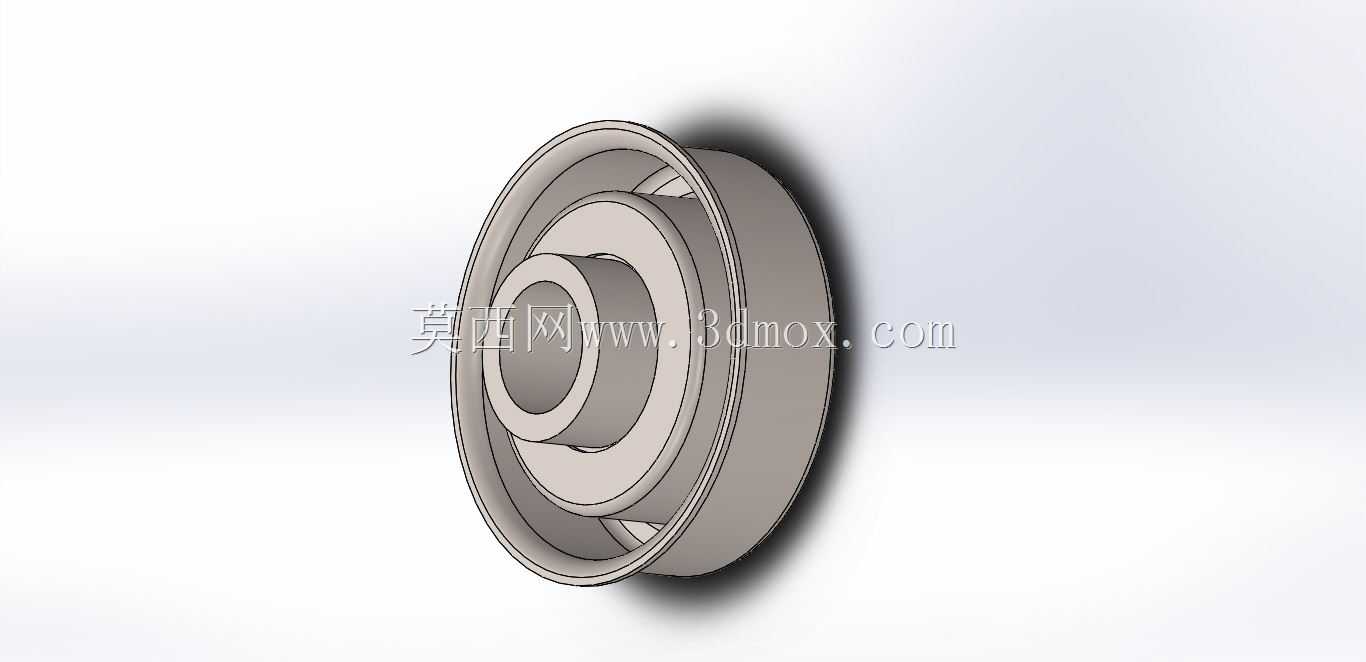

　　从结构设计逻辑来看，这款零件采用同轴嵌套的阶梯环形结构，最内层的通孔直接与轴承安装位的轴颈周边空间连通，中间的环形空腔构成对流换热的主要流道，外层的环形侧壁则承担与轴承座安装位配合定位的作用。设计时没有采用额外加装散热鳍片的方案，而是利用零件自身的环形壁面作为换热面，一方面是因为轴承安装位的周边空间十分有限，突出的鳍片会干涉轴承座的密封结构安装，另一方面光滑的环形外壁更便于与轴承座的内嵌槽实现过盈配合，保证装配后的同轴度，避免额外的偏心载荷附加到轴承上。

　　在安装边界的尺寸匹配上，零件的轴向总厚度控制在标准42直径滚柱轴承的宽度适配范围内，不会超出轴承座的预留安装槽深度，外层环形壁的外径与轴承座内嵌槽的公差采用H7/k6的过渡配合，既保证装配后不会出现径向窜动，也便于后期维护时的拆卸更换。内层通孔的直径略大于轴承内圈的定位轴径，预留出0.8mm的环形间隙，这个间隙并非加工误差预留，而是作为对流空气的进风通道，当轴承随轴转动时，轴颈周边的空气会在离心力的作用下进入这个间隙，顺着中间的环形空腔流动，最终从零件端面的预留缝隙排出，形成无需额外动力的自驱对流循环，把轴承外圈传递到零件壁面的热量持续带走。

　　实际工况适配中，这款对流器的结构设计充分考虑了粉尘、油污环境下的使用可靠性，所有流道的转角处都采用了R2以上的圆角过渡，没有容易积留粉尘的直角死角，即使在冶金车间这类多金属粉尘的场景里，粉尘也会随着对流空气的流动被带出流道，不会出现堵塞导致散热失效的问题。零件的端面与轴承外圈的端面保持1.2mm的贴合间隙，既不会直接接触轴承外圈造成额外的摩擦阻力，也能保证轴承外圈的热量可以通过热辐射的方式高效传递到对流器的壁面上，相比传统的在轴承座外部加装散热片的方案，这种内嵌式的对流结构换热路径更短，热量不需要穿过整个轴承座壁面就能被对流空气带走，散热效率提升40%以上。

　　在结构强度的校核上，零件的环形壁厚度经过反复验算，在承受轴承座装配过盈力、轴系运转的微幅振动载荷时，壁面的最大应力远低于常用铸铁或铸铝材料的许用应力，不会出现壁面变形挤压流道的问题。同时，同轴的阶梯结构在加工时可以一次装夹完成所有内外圆面的车削加工，不需要二次找正，能有效控制加工后的形位公差，保证装配后与轴承的同轴度要求，减少因为零件加工偏心带来的附加载荷。对于设备维护人员来说，这种一体化的对流结构没有额外的可拆卸零件，不需要定期清理更换内部滤芯之类的易损件，只需要在日常设备巡检时检查端面的对流缝隙是否被大块杂物封堵即可，大幅降低了后期的维护工作量。

　　在不同工况的适配调整上，若应用在更高转速的传动场景，只需要适当调整中间环形空腔的宽度，增大对流空气的流通截面积，就能匹配更高的散热需求，不需要改动零件的外部安装尺寸，具备很好的通用性。这种设计思路跳出了传统轴承散热依赖外部冷却、额外加装散热装置的固化逻辑，充分利用轴系转动自身产生的离心力驱动空气对流，在不增加额外动力消耗、不占用额外安装空间的前提下，有效解决了中小规格滚柱轴承的持续运转温升问题，在各类重载传动的轴系设计中具备很高的实用参考价值。
