带凸台阶梯式径向承载轴承结构

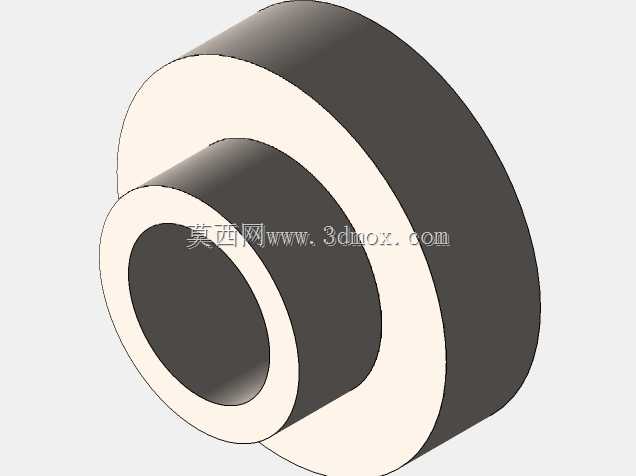

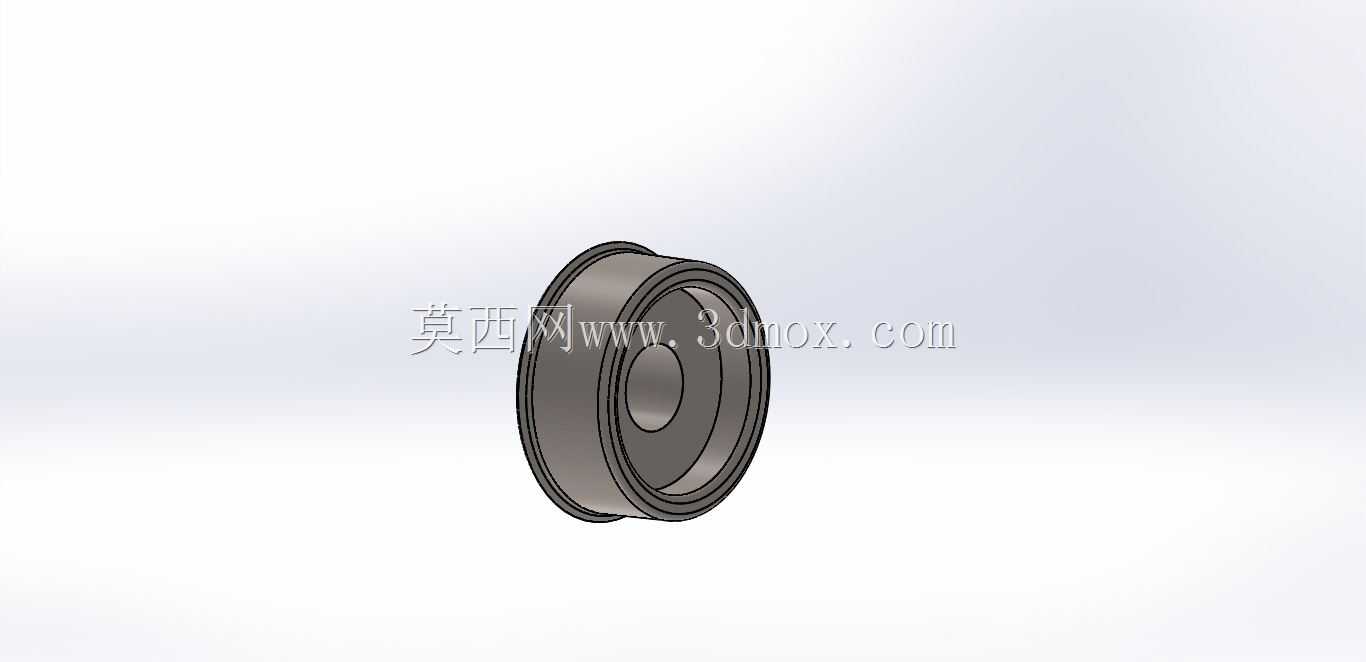

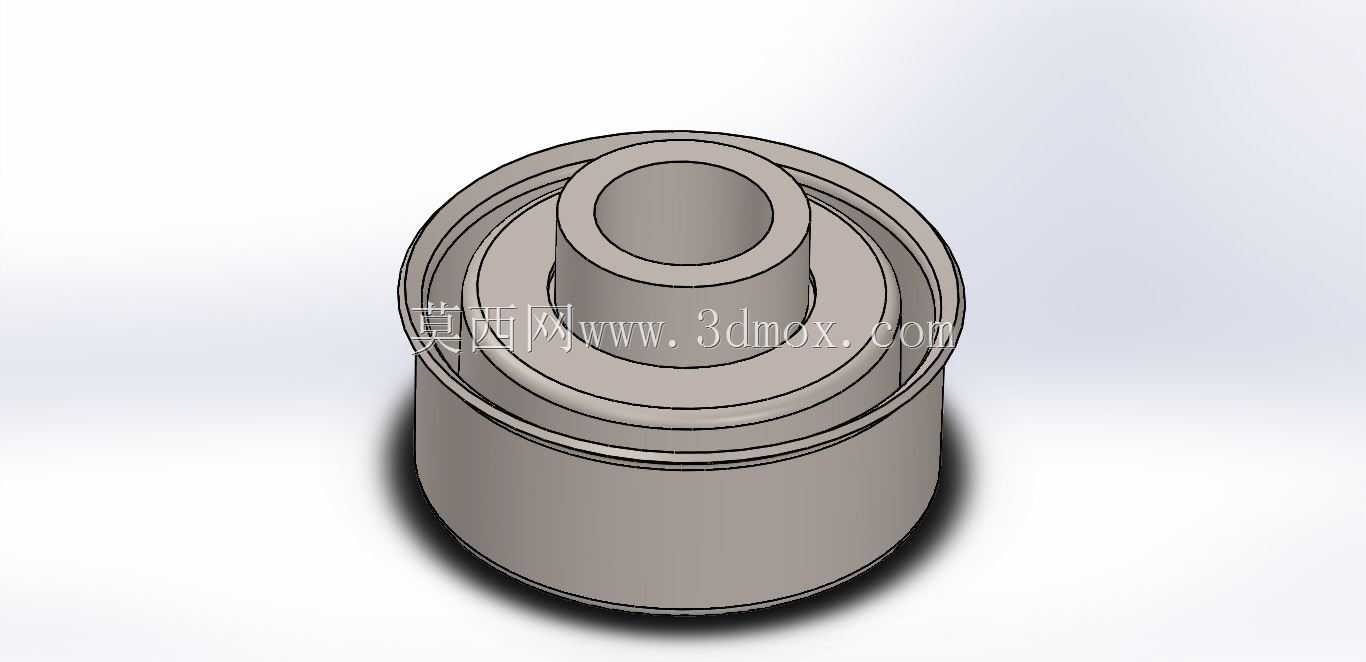

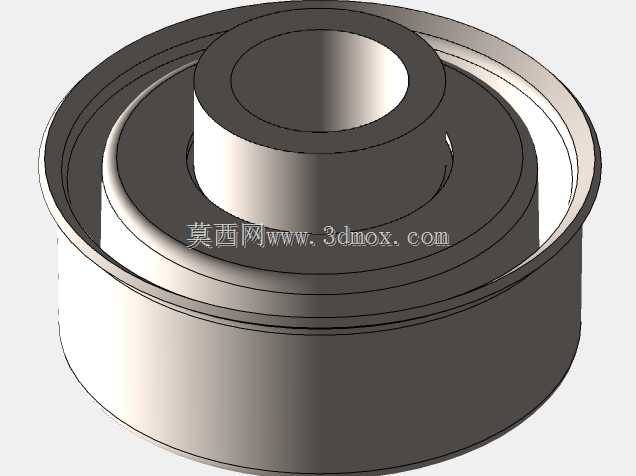

　　在各类轻载回转传动场景中，这类带一体式凸台的阶梯轴承常被布置在传动轴的轴向定位端，区别于常规标准深沟球轴承的对称结构，其外圈延伸出的阶梯凸缘可直接抵靠安装座的端面，省去额外的轴用挡圈或端盖定位工序，在小型输送线辊筒、办公设备走纸辊、小型家电传动模组这类安装空间紧凑的场景中，能有效压缩轴向装配尺寸，减少零件数量。从结构设计逻辑来看，该轴承的内圈向上延伸出的同轴凸台，是为了匹配带台阶的安装轴径，装配时内圈凸台的端面可直接与轴肩贴合，实现径向与轴向的双向定位，避免运转过程中内圈与轴发生相对窜动；外圈的阶梯结构则对应安装座的沉孔设计，装配时外圈大端面沉入沉孔内，凸缘端面与安装座表面齐平，既可以承受一定的轴向倾覆力矩，

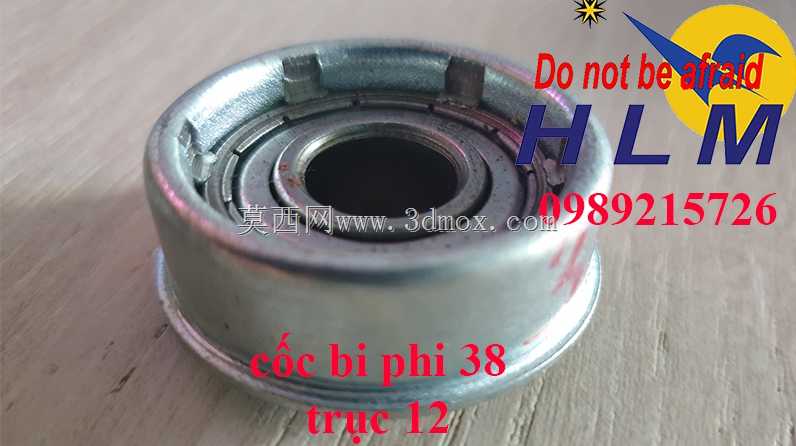

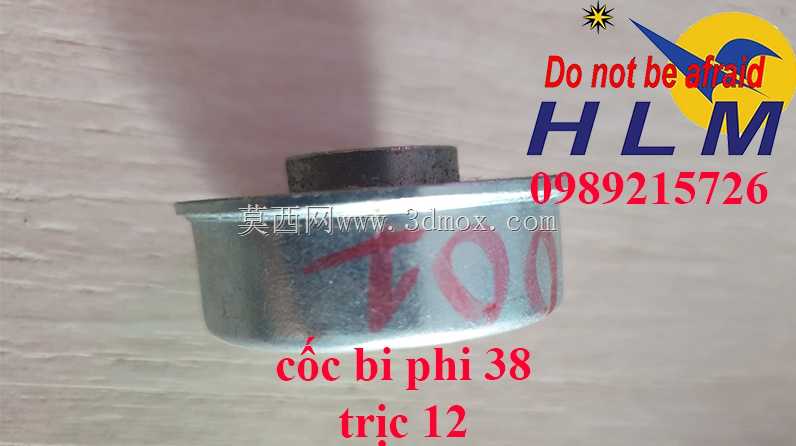

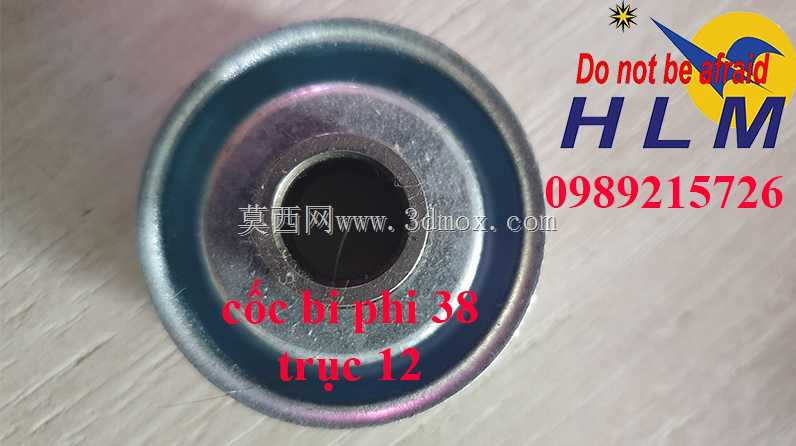

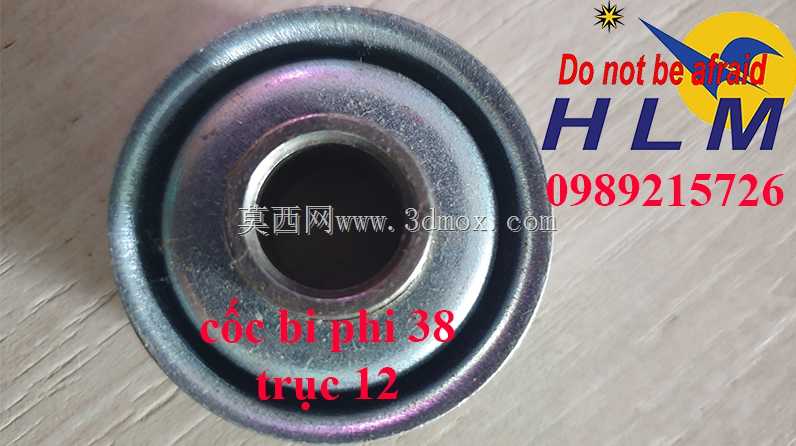

　　也能防止外圈在交变载荷下出现转动跑圈的问题。尺寸边界上，该轴承的主体外径为38mm，内圈凸台的外径小于主体外圈外径，内孔为等径直孔，可适配对应直径的光轴安装，整体轴向总高度由主体筒身高度与凸台高度叠加而成，安装时需注意安装座沉孔的深度要与外圈凸缘下方的筒身高度匹配，保证装配后凸缘端面能完全贴合安装座表面，避免出现间隙导致运转时产生振动。实际应用中，这类轴承多用于转速不高、径向载荷为主、伴随少量轴向载荷的传动节点，比如小型皮带输送机的从动辊两端，既可以支撑辊筒的回转，又能通过自身凸台结构限制辊筒的轴向窜动，不需要额外加工定位槽安装挡圈，降低了辊筒轴的加工难度；在小型自动化设备的导轮组件中，这种结构的轴承也常被用作导轮的内置支撑，

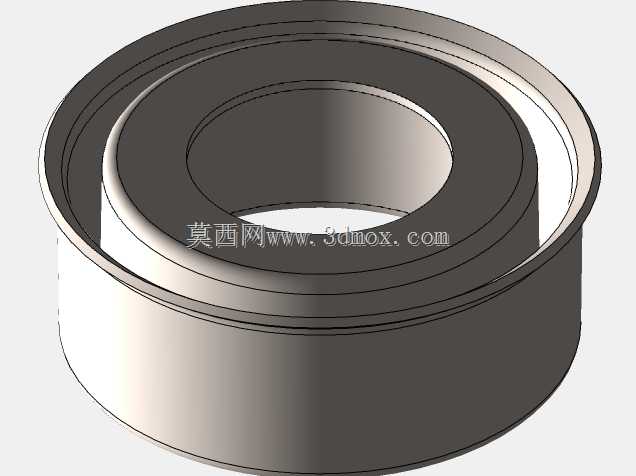

　　内圈穿装固定轴，外圈与导轮内孔过盈配合，凸台结构可对导轮进行轴向限位，防止导轮运转时偏移。设计建模过程中，需重点保证内外圈的同轴度公差，内孔与外圈圆柱面的同轴度需控制在0.02mm以内，凸台端面与内孔轴线的垂直度公差不大于0.015mm，避免装配后出现回转卡滞、偏磨的问题；内外圈的过渡圆角处需做倒钝处理，防止装配时应力集中导致零件开裂，同时也能避免锐边划伤安装人员。与标准轴承相比，这种一体化凸台结构的轴承减少了装配时的零件数量，降低了装配复杂度，尤其适合批量大、装配节拍快的民用机电产品生产场景，不需要额外采购定位挡圈、调整垫片等附属零件，也减少了装配时的尺寸选配环节，能有效提升装配效率。在承载特性上，

　　该结构的轴承主体承载段的滚道长度与同尺寸标准轴承一致，径向承载能力与同规格标准轴承相当，延伸出的凸台部分主要承担定位功能，不作为主要承载面，因此选型时需按照主体外径对应的承载能力核算载荷，不可将凸台部分计入承载面积。安装时需注意，压装过程中施力面需对应压装的套圈，压装内圈时力只能作用在内圈端面，压装外圈时力只能作用在外圈端面，不可通过滚动体传递压装力，避免滚道出现压痕影响回转精度。
