欧标3030工业铝型材截面结构设计

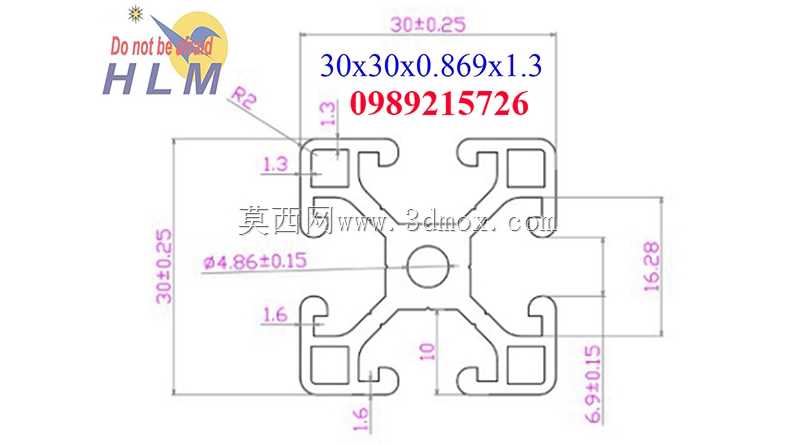

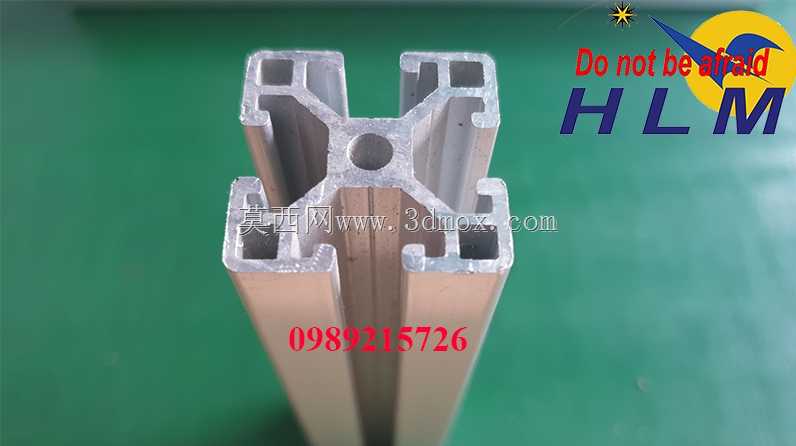

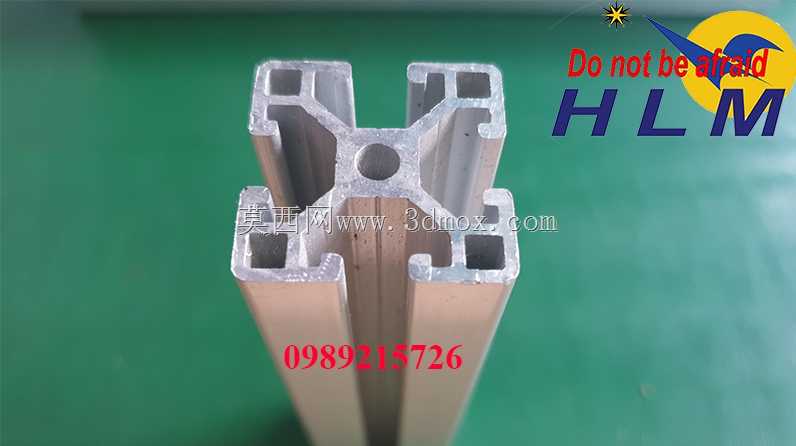

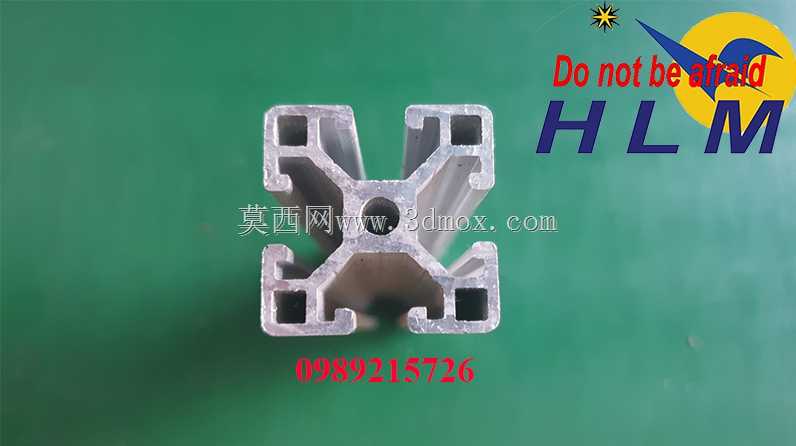

　　这款30系列工业挤压铝型材，是自动化设备机架搭建场景中应用覆盖率极高的基础构件，日常做小型设备护罩、桌面式工装台架、输送线侧边挡边、检测仪器安装支架时，选型阶段优先会考虑这个规格的型材，核心原因是其截面尺寸的平衡度足够，既不会像20系列型材那样承重冗余不足，也不会像40系列型材那样占用过多安装空间、抬升整体架体重量。从截面结构来看，这款型材采用四槽口对称设计，四个方向均预留标准T型槽位，槽口尺寸适配行业通用的T型螺栓、法兰螺母，安装时不需要对型材做额外的钻孔攻丝处理，只需要将预置螺母滑入槽道对应位置，就能完成各类板材、脚轮、铰链、把手等配件的锁紧固定，大幅压缩现场装配的工时。型材中心位置设计有贯通的圆孔结构，这个结构并非冗余设计，

　　一方面是挤压生产过程中平衡金属流速，避免四个角位的壁厚出现不均匀的形变，另一方面在需要做长距离气动管路走线、或者穿入细钢丝做辅助牵拉定位时，这个中心孔可以直接作为走线路径使用，不需要额外在型材外侧加装走线拖链。型材的壁厚设计做了针对性优化，槽口位置的受力壁厚做了局部加厚处理，当螺栓锁紧扭矩达到常规装配要求的上限时，槽口边缘不会出现开裂、外翻的变形问题，日常使用中即使架体受到侧向的冲击载荷，槽位的连接可靠性也能得到保障。实际选型应用时，这款型材的单米承重能力可以满足常规小型桌面设备的架体需求，单根型材长度方向的直线度符合工业级挤压型材的公差要求，拼接成长度两米以内的框架时，不需要额外做校直处理就能满足安装平面度要求。安装边界方面，

　　这款型材的外轮廓为标准30mm×30mm正方形，相邻两根型材做直角拼接时，采用配套的角槽连接件或者直角角码，拼接后的外边缘不会出现突出的台阶，架体的整体外观一致性更好；如果需要做型材之间的T型连接，只需要在其中一根型材的端面加工对应尺寸的沉头孔，使用内置的T型连接块就能完成锁紧，不需要在型材外侧额外加装突出的连接配件，不会占用架体周边的操作空间。在做护罩类结构应用时，这款型材的槽口可以直接嵌入透明亚克力板或者钣金门板，板材厚度适配常规的3mm、4mm规格，嵌入后配合专用的密封条，就能满足设备护罩的防尘、防飞溅防护要求，不需要额外加装压条来固定板材。另外这款型材的截面筋位设计做了轻量化处理，在保证整体抗弯、抗扭强度的前提下，

　　尽可能去除了非受力位置的多余材料，既降低了型材自身的重量，也控制了原材料的成本，适合批量设备搭建时大规模使用。日常做三维建模时，这款型材的模型需要准确还原槽口的倒角尺寸、中心孔的直径公差、各个筋位的壁厚参数，否则后续导出工程图做加工、或者做装配干涉检查时，会出现配件无法装入、拼接位置出现缝隙的问题，尤其是槽口的内部宽度尺寸，必须和通用紧固件的尺寸做匹配，不然实际装配时会出现螺母滑入卡顿、螺栓无法对位的情况。
