20x40规格工业铝型材截面结构

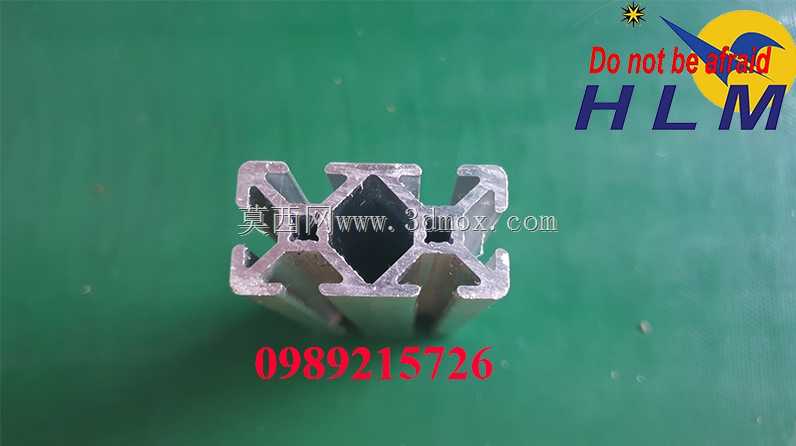

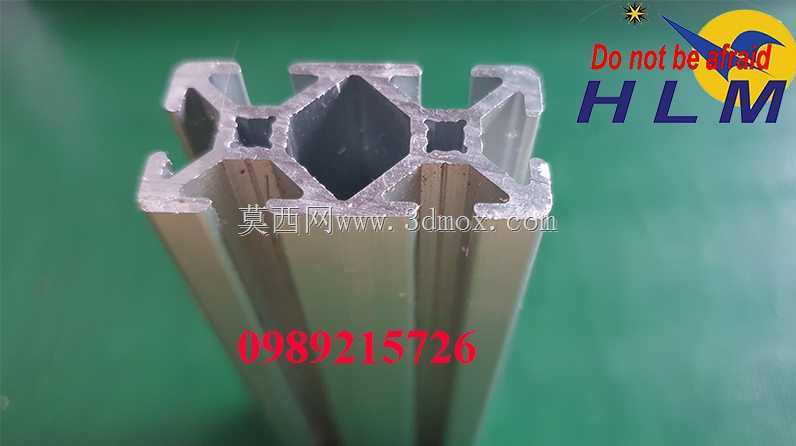

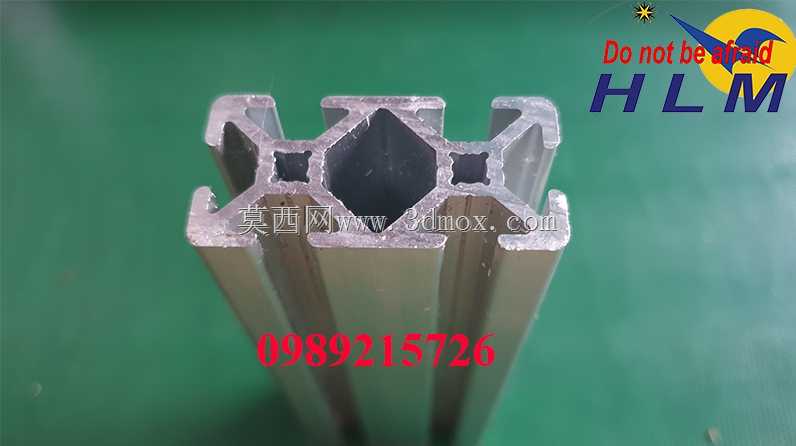

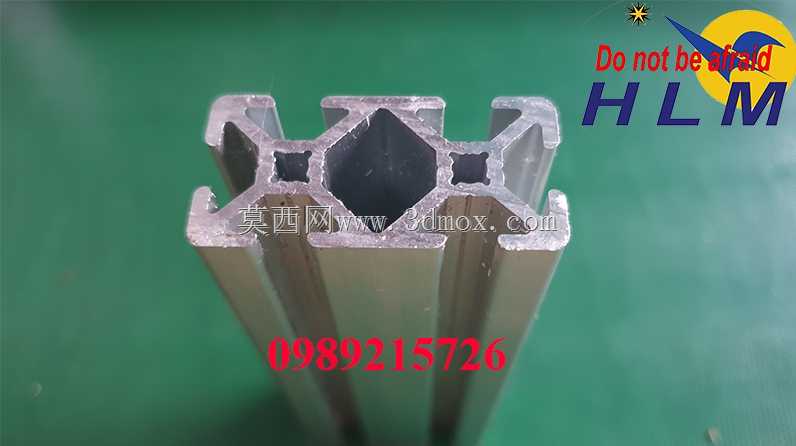

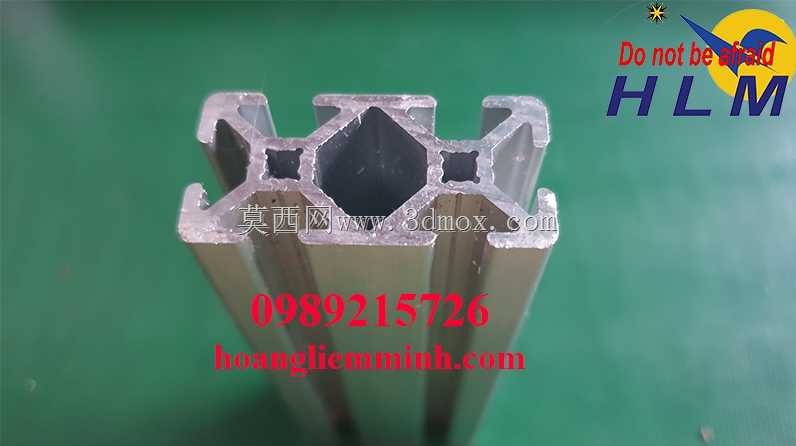

　　这款20x40截面的挤压铝型材，是轻型工业机架搭建场景里的常用基础构件，日常在桌面小型设备机架、检测工位旁的物料挂架、电气元件安装导轨、生产线边的轻型防护栏框架上都能见到它的身影，区别于大截面的重载铝型材，它的截面尺寸控制在20mm与40mm的边界内，单米重量较轻，手动搬运、现场裁切都不需要动用重型吊装或切割设备，单人即可完成组装作业。从截面结构来看，型材中心设置了正四边形的主腔体，四周均匀分布T型槽道，槽道的尺寸适配标准的T型螺栓、法兰螺母，不需要额外在型材上打孔攻丝，所有连接点位都可以通过槽内预装紧固件完成装配，相邻型材拼接时，依靠角码、内置连接件就能实现90度、45度等常用角度的刚性连接，

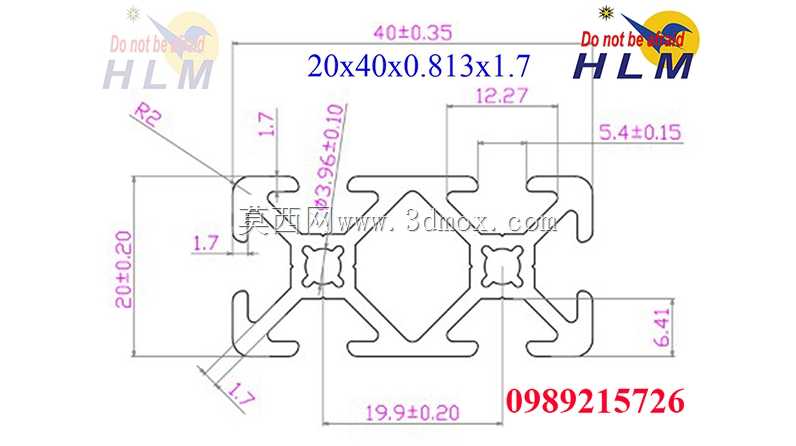

　　连接后的框架整体抗扭性能足够应对轻型负载的使用需求，不会出现日常使用下的型材变形、连接松脱问题。在设计这类型材的三维结构时，首先要匹配挤压工艺的成型要求，所有截面的壁厚保持均匀过渡，避免出现壁厚差过大导致挤压成型后型材弯曲、应力集中的问题，槽道的开口尺寸、内部卡槽的宽度公差控制在±0.1mm范围内，保证配套的紧固件可以顺畅滑入槽道，同时不会出现卡滞、间隙过大导致连接松动的情况。中心主腔体的设计一方面是为了减轻型材自身重量，降低材料成本，另一方面也可以作为走线通道，设备的传感器线缆、气管可以直接从腔体内部穿过，避免线缆外露在框架外侧造成的剐蹭、积灰问题，让整体机架的外观更整洁，也减少了现场布线的理线工作量。

　　型材的四个外角做了小尺寸的圆角过渡，避免尖锐直角在组装、使用过程中划伤操作人员，也能减少挤压成型时的模具应力集中，延长挤压模具的使用寿命。从安装边界来看，这款型材的单根标准长度通常为6米，现场使用时可以根据实际搭建尺寸任意裁切，裁切后的端面不需要做特殊的封边处理，搭配端盖即可盖住截面，避免灰尘进入腔体内部；当需要在型材上安装亚克力板、钣金门板等面板时，直接利用槽道嵌入密封条、面板压块就能完成固定，不需要额外焊接或打孔，后期如果需要调整框架结构、增减安装点位，只需要松开对应位置的紧固件即可重新调整位置，不需要破坏型材本身的结构，拆装复用率远高于焊接式的钢结构框架。在实际选型使用时，

　　这类20x40规格的型材通常不用于承受大重量的重载机架，更多是作为辅助框架、轻型安装支架使用，比如在自动化设备的外围做小型的安全门框架，或者在工作台面上搭建工具挂板的支撑框架，也可以作为小型输送线的侧边导轨基座，搭配对应的输送滚轮组件就能实现轻型物料的水平输送。型材表面做了阳极氧化处理，氧化膜厚度满足常规工业环境的使用要求，在普通车间环境下不会出现氧化锈蚀的问题，日常清洁只需要擦拭表面即可，不需要额外做防锈涂装，相比同尺寸的钢结构构件，它的外观一致性更好，组装完成的框架不需要额外做表面处理，能缩短现场组装的工期。在三维建模过程中，需要重点还原截面的槽道细节、腔体壁厚、圆角尺寸，因为这些尺寸直接关系到后续配套连接件的装配干涉检查，如果建模时槽道尺寸出现偏差，后续装配时就会出现螺栓无法滑入、角码无法贴合的问题，建模时还要注意挤压方向的拔模角度，虽然铝型材挤压成型的拔模角度很小，但在做装配仿真时也要考虑到实际生产的公差范围，避免设计出的结构在实际加工时无法成型。另外，这款型材的槽道间距是按照标准模数设计的，和同系列的2020、4040型材可以通用大部分紧固件，在搭建组合框架时，可以根据不同位置的负载要求搭配不同规格的型材，在受力较大的位置用4040型材做主体支撑，在辅助安装位置用2040型材做连接，兼顾结构强度和材料成本的平衡。
