输送机用无动力镀锌辊筒结构设计

　　在各类轻工、电子、包装、仓储类输送线体中，无动力辊筒是应用占比极高的基础承载部件，这类部件不需要额外配置驱动源，依靠货物自身重力或者人工推送的外力即可实现物料沿输送方向的平移，相比带式输送结构，辊筒输送的承载能力更强，维护成本更低，尤其适合输送底部平整的箱装、托盘类硬质包装货物，在电商仓储分拣线、家电组装线、食品包装后段输送、建材转运工位都有大量应用。本次设计的这款无动力输送辊筒，主体采用无缝钢管作为辊身基体，表面做镀锌钝化处理，既可以保证辊身的圆度跳动公差控制在合理范围，避免输送过程中出现货物颠簸偏移，也能提升辊身表面的防锈能力，适配多数常规车间的非强腐蚀作业环境，不需要额外做表面喷涂处理，降低加工工序成本。

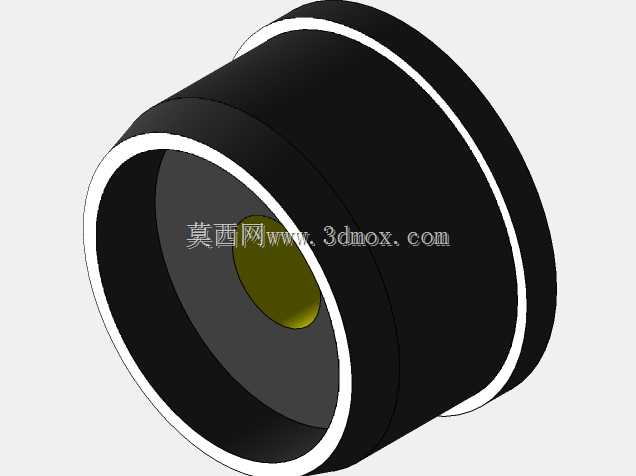

　　辊身两端采用压装式精密轴承座结构，内置深沟球轴承作为转动支撑，轴承内孔配合冷拔圆钢作为固定轴，轴端根据安装需求可以设计为铣扁、攻丝或者弹簧压入式结构，适配不同规格的铝型材或者方钢焊接机架的安装槽位。从安装边界来看，这款辊筒的设计需要优先匹配线体的机架内宽，辊筒的有效输送宽度要比机架内宽小2-4mm，预留安装调整间隙，避免辊身转动过程中与机架侧板发生剐蹭；辊筒的轴径选择需要匹配对应承载需求，单根辊筒的额定承载按照三点静载测试标准核算，常规壁厚的钢管搭配标准轴承，单辊承载可以满足多数轻工输送场景的需求，如果需要输送重型货物，可以通过增加钢管壁厚、加大轴承型号、提升轴径的方式调整承载能力，不需要改动整体安装尺寸，适配性较强。

　　设计过程中需要重点控制几个关键公差：首先是辊身两端轴承安装位的同轴度，要是同轴度超差，会导致辊筒转动卡滞，转动阻力变大，人工推送货物时需要更大的推力，长期运行还会出现轴承偏磨，大幅缩短辊筒使用寿命；其次是辊身的外圆圆跳动，要是跳动量过大，输送轻质货物时会出现货物走偏、打滑甚至掉落的情况，对于需要在输送线上做条码识别、喷码、定位检测的工位，辊筒跳动超差还会影响检测精度，导致设备误触发。另外辊筒的安装间距也需要结合输送货物的底部尺寸来确定，一般要求输送过程中任意时刻至少有三根辊筒同时接触货物底部，避免货物卡在两根辊筒之间，对于底部偏软的包装货物，还需要适当缩小辊筒间距，提升支撑密度，防止货物底部凹陷变形。这款辊筒的结构属于模块化设计，

　　不同长度、不同轴端形式的辊筒可以共用大部分加工工艺，只需要调整钢管切割长度、轴长参数即可快速适配不同线体的需求，生产加工的通用性很强，备件替换也很方便，现场维护时不需要复杂工具，只需要将旧辊筒从机架安装槽中取出，替换新辊筒即可完成维修，不需要拆解整个线体结构。从实际使用场景来看，这类无动力辊筒既可以单独组成无动力输送段，用于人工分拣、暂存工位，也可以搭配链轮、多楔带轮结构改装为动力辊筒，组成动力输送线，只需要在辊筒轴端加装传动部件，搭配减速电机驱动即可实现自动输送，不需要重新设计辊身主体结构，能够大幅缩短线体的设计周期，降低非标设计的重复工作量。在建模过程中，需要重点还原辊身与轴承座的压装配合关系、轴承与轴的配合公差、轴端的安装结构细节，方便后续做线体装配时直接调用，模拟辊筒与机架的安装间隙，提前排查干涉问题，避免实际加工组装时出现尺寸不匹配的问题。
