多规格金属橡胶复合密封垫片结构

　　这类复合密封垫片广泛应用在低压流体管路、小型旋转轴端、机电设备壳体结合面的静密封与低速动密封场景中，不同尺寸规格的产品可覆盖从微型气动元件到常规动力设备的密封需求，日常在小型电机端盖、液压阀组结合面、燃油管路接头、家电传动部件的密封工位都能见到同结构产品的应用。从结构设计逻辑来看，这类垫片采用金属基材与橡胶密封层复合的结构，外层金属冲压件提供刚性支撑与安装定位基准，内层或端面的橡胶层提供密封压缩量，弥补结合面的加工平面度误差，相比纯橡胶垫片拥有更高的承压能力，相比纯金属垫片又能降低对结合面加工粗糙度的要求，不需要配合额外的密封胶就能实现可靠密封。不同外径与内孔的规格对应不同的安装边界，

　　图中可见的产品内孔覆盖10mm到32mm左右的常用轴径与通径范围，安装时金属外圈的外径与安装沉孔尺寸匹配，能避免安装过程中垫片移位，部分带翻边结构的金属外圈还能承受一定的轴向压紧力，防止橡胶层过度压缩导致的永久变形失效。设计这类密封件时，首先要根据安装工位的压缩空间确定垫片的整体厚度，金属基材的厚度通常在0.3mm到1.2mm之间，根据压紧力大小选择对应厚度的冷轧钢板冲压成型，冲压后做去毛刺与表面防锈处理，部分工况会采用镀锌或镀彩锌的表面处理提升耐锈蚀能力，橡胶层根据接触介质选择丁腈橡胶或三元乙丙橡胶材质，丁腈材质适配矿物油、燃油类介质，三元乙丙材质适配水基介质、弱酸碱工况，橡胶层与金属基材通过热硫化工艺粘接，

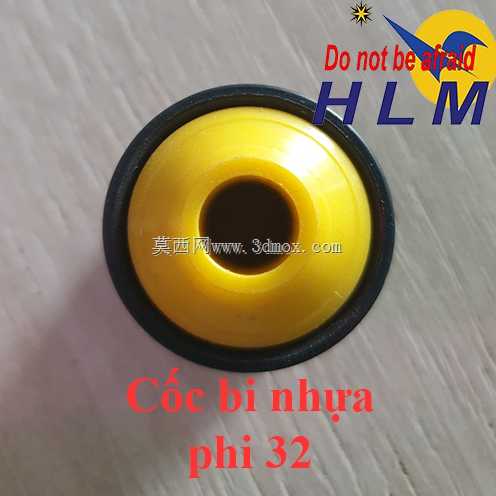

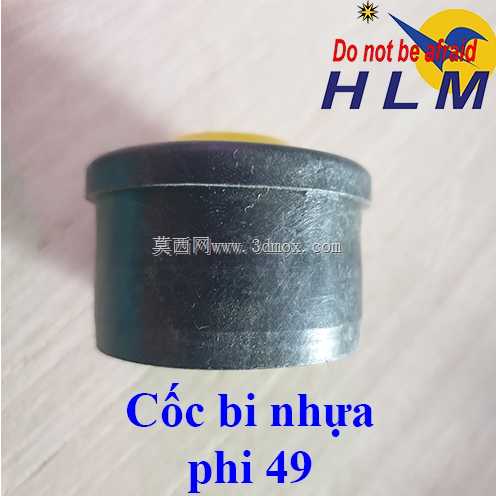

　　避免长期使用后橡胶层与金属基体脱落。在实际选型应用中，需要先确认安装工位的轴径或通孔直径，选择内孔尺寸比配合轴径大0.2mm到0.5mm的规格，避免运行过程中内孔与轴发生摩擦磨损，垫片的外径要小于安装位的沉孔直径0.3mm左右，保证垫片能顺利放入安装位，同时不会出现径向窜动。压紧力的控制也是这类垫片使用的关键，通常橡胶层的压缩量控制在橡胶厚度的20%到30%之间，压缩量过小会导致密封比压不足出现泄漏，压缩量过大会导致橡胶层产生永久塑性变形，失去回弹能力，在设备长期运行后出现密封失效。部分带黄色橡胶层的垫片属于耐油型规格，通常应用在燃油、润滑油接触的工位，金属外圈的冲压圆角做了钝化处理，不会割伤橡胶层，

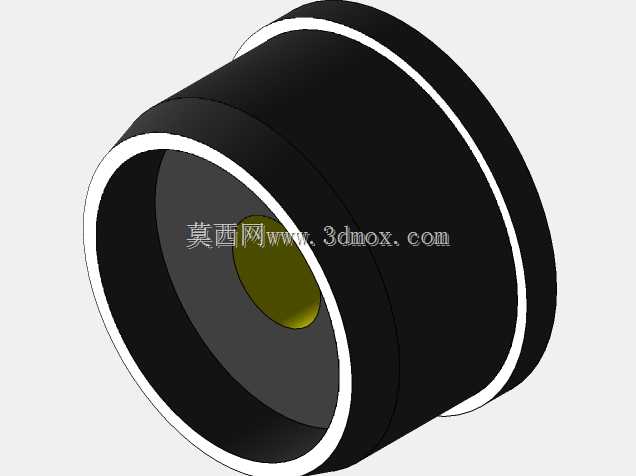

　　也不会在安装时划伤配合的壳体表面。这类垫片相比传统的纸垫、纯铜垫，拥有更好的重复使用性能，在拆卸检修后只要橡胶层没有出现明显的划伤、老化变形，就可以重复安装使用，降低设备维护的成本。建模过程中需要重点还原金属冲压件的翻边结构、橡胶层的包覆范围，不同规格的垫片内孔与外径的比例关系要符合实际冲压工艺的成型极限，金属件的折弯圆角不能过小，避免实际生产中出现冲压开裂的问题，橡胶层的厚度要均匀，与金属件的粘接面要完全贴合，不能出现缝隙，否则会导致介质渗入金属与橡胶的结合面，造成橡胶层鼓包脱落。在装配验证环节，这类垫片的安装不需要特殊工具，只要将垫片对齐安装位，均匀拧紧连接螺栓即可，螺栓的拧紧顺序要遵循对角分步拧紧的原则，保证垫片各个位置的压缩量均匀，避免出现局部压缩量过大或过小的问题。对于有旋转轴穿过的密封工位，要确认垫片内孔与轴的同轴度，安装时不能出现偏斜，否则会导致轴运转过程中偏磨橡胶内孔，很快出现密封泄漏的问题。不同表面处理的金属基材适配不同的工况环境，镀锌层的盐雾时间通常能达到48小时以上，适合普通的工业环境使用，镀彩锌的产品盐雾时间更长，适合户外或潮湿工况下使用，没有做表面处理的发黑垫片通常应用在封闭的油浴环境内部，不会接触到外界的水汽。
