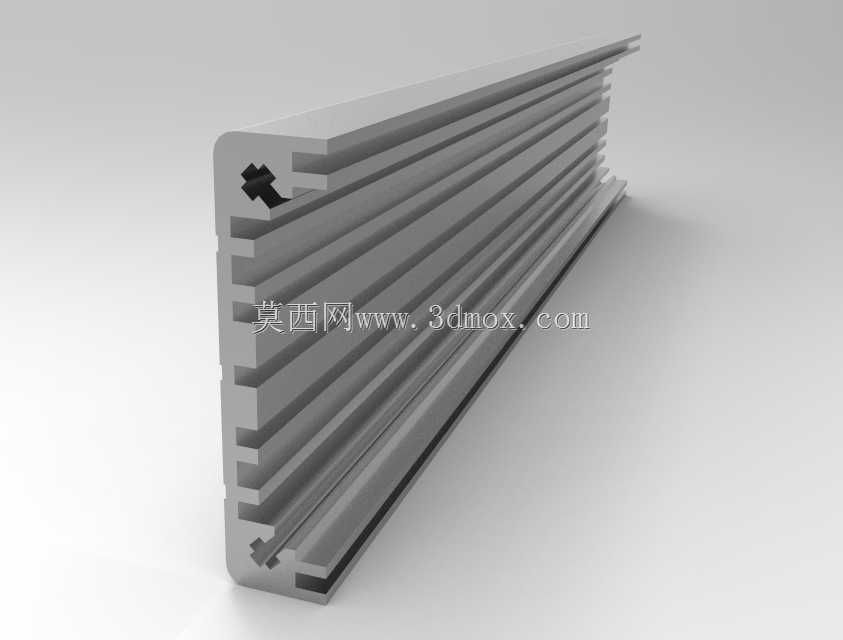

定制外壳用铝型材侧部剖面结构

　　在工业电子设备、测试仪器、小型工控装置的外壳定制场景中，这类带多道平行散热鳍片的铝挤型材是应用占比极高的基础构件，本次呈现的剖面结构完整还原了型材单侧的截面形态，能为结构设计人员做外壳适配、安装位规划提供直接的三维参考。从实际使用场景来看，这类型材常作为台式仪器、嵌入式工控模块、小型电源装置的主体外壳侧边，既承担壳体的结构支撑作用，又通过外侧密集的鳍片结构增大与空气的接触面积，无需额外加装散热风扇即可实现被动散热，适配长期连续运行的低功耗工业设备，能有效降低设备运行的噪音与后期维护成本。从结构设计细节来看，型材截面的鳍片采用等间距平行排布，每道鳍片的厚度、根部圆角都经过挤压工艺可行性校验，既保证铝挤成型时的材料流动均匀性，

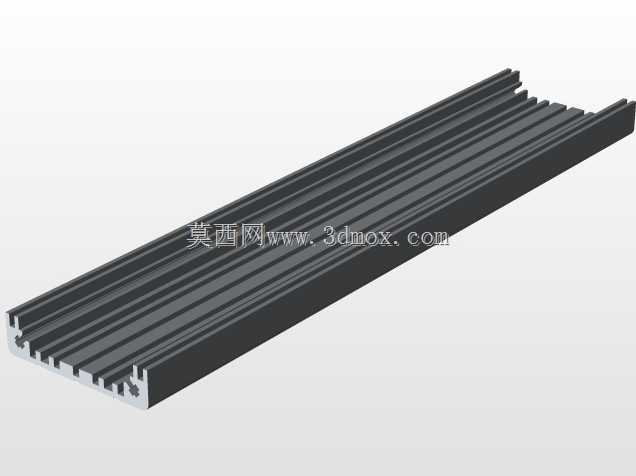

　　避免成型后出现变形、缺料问题，又能在有限的截面宽度内最大化散热面积。型材内侧预留的两道异形卡槽，是专门为面板安装、内置PCB导轨固定设计的结构，其中靠近边角的十字形卡合位，可直接卡入配套的尼龙或金属弹性卡扣，无需额外打孔攻丝就能快速固定端盖，装配效率远高于传统螺丝固定的外壳结构；下方的通长T型槽，则可适配标准的PCB安装导轨，能根据内置电路板的尺寸灵活调整固定位置，适配不同长度、不同安装孔位的内置功能模块，大幅提升外壳的通用适配能力。本次剖面截取的型材段长度为195mm，设计人员在实际选型或建模时，可根据自身设备的长度需求直接拉伸调整型材长度，无需改动截面结构；需要注意的是，型材外侧的边角做了小半径圆角处理，

　　既避免安装使用过程中锐边划伤操作人员，也能优化铝挤成型时的出料流畅度，减少型材表面的划痕、毛刺缺陷。在安装边界的设计考量上，这类型材的安装配合公差需控制在合理范围，卡槽与卡扣、导轨的配合间隙需预留0.1-0.2mm的装配余量，兼顾装配的顺畅度与固定后的结构稳定性，避免因热胀冷缩导致的卡滞或松动问题。另外，型材端部的密封端盖可通过预留的卡合位直接固定，端盖上可按需开设接线口、开关安装位、指示灯开孔，无需对型材主体做二次加工，能大幅缩短定制外壳的生产周期，降低小批量设备外壳的加工成本。从结构强度角度来看，型材的基体厚度经过校核，在195mm的跨度下，自身的抗弯强度足以支撑内置PCB模块、小型电源组件的重量，不会出现中部下弯变形的问题；

　　鳍片的高度与厚度比例也经过优化，既保证足够的散热面积，又不会因鳍片过薄导致运输、装配过程中出现弯折变形。在做整机三维装配时，设计人员可直接调用该剖面结构拉伸生成所需长度的型材主体，再配合标准件库中的弹性卡扣、PCB导轨、端盖模型快速完成整机外壳的装配校验，提前排查安装干涉、装配空间不足等问题，减少后期打样的修改次数。这类型材结构还可根据实际使用需求做表面处理，比如阳极氧化发黑、喷砂银色等，既能提升型材表面的耐腐蚀能力，也能匹配不同设备的外观设计风格，在工业测试仪器、桌面型控制装置、小型通讯设备的外壳设计中都有广泛的应用空间。
