2020款欧标槽工业铝型材截面结构

　　日常做非标设备机架选型时，这类20系列欧标槽铝型材是小载荷工位架、检测台架、轻型物料滑轨的常用基材，很多刚入行的结构工程师容易忽略截面槽道的细节，导致后续装配件干涉、连接强度不足的问题。先从实际应用场景说，这类截面的型材大多用在电子装配线旁的小型工具挂架、实验室检测设备的支撑框架、3D打印设备的外围防护架，还有轻型输送线的侧挡安装梁，因为截面尺寸控制在20mm见方，占用安装空间极小，适合对布局紧凑度要求高的工位，不会像40系列型材那样挤占操作空间。

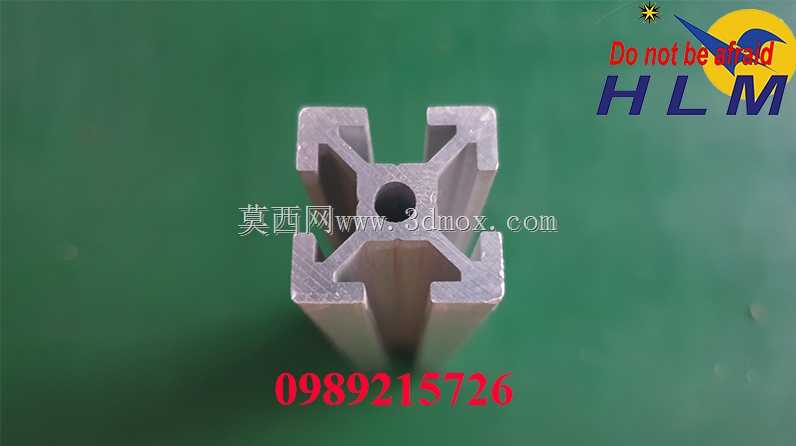

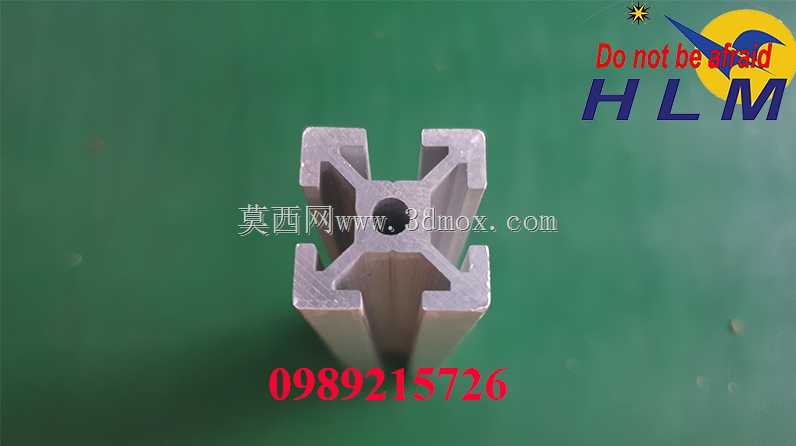

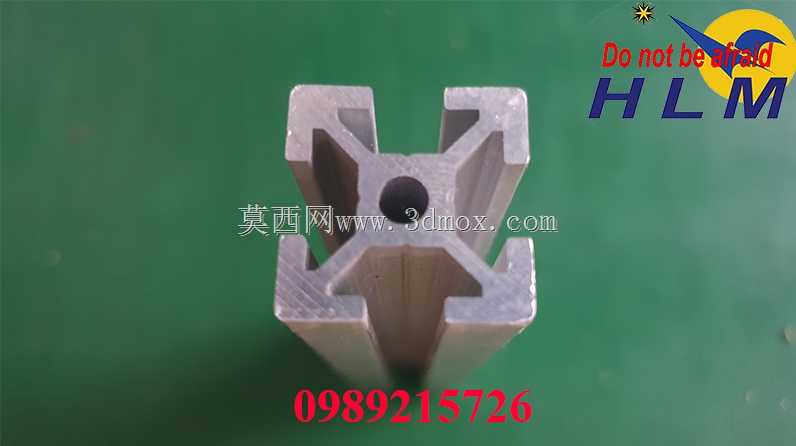

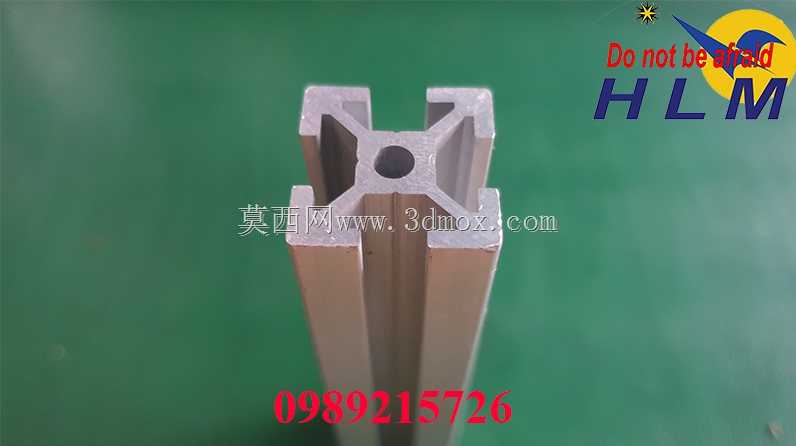

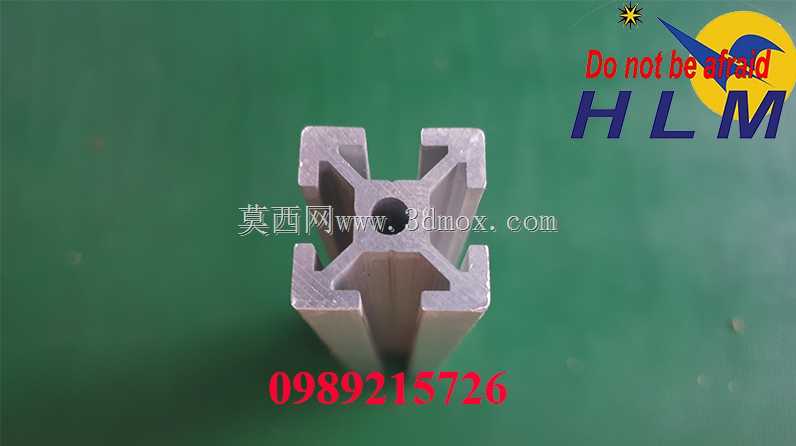

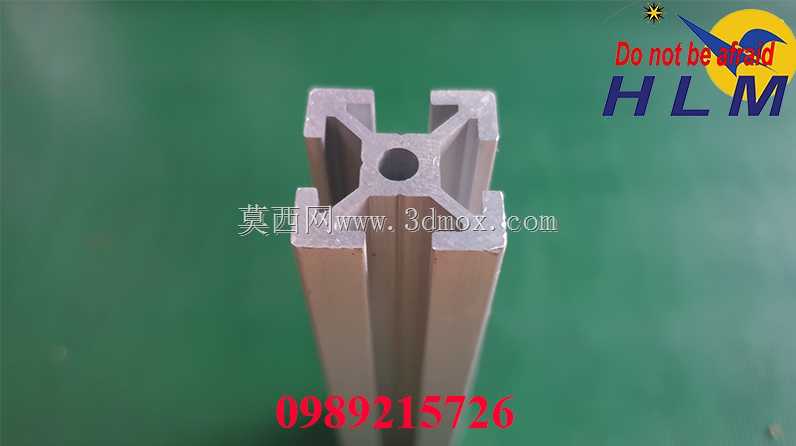

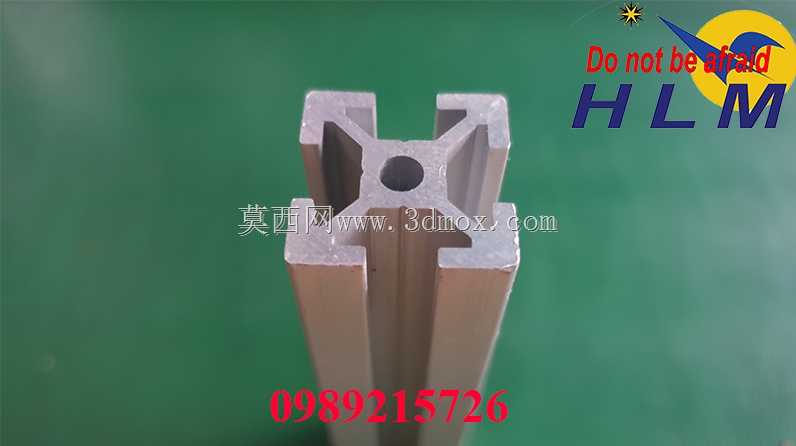

　　从截面结构来看，四个方向均开有标准欧标T型槽，槽口宽度适配常用的T型螺栓、弹片螺母，不需要额外在型材上打孔攻丝，装配时可以顺着槽道任意调整连接件位置，这也是挤压铝型材对比焊接方管的核心优势——后期改型不需要切割破坏原有框架，只要松掉螺栓就能调整横梁、安装板的位置。中心的通孔是做长型材拼接时的工艺孔，也可以穿入接地线缆、气路细管，做设备内部的走线走气通道，避免线缆外露剐蹭，很多做桌面级小型设备的工程师会利用这个中心孔走传感器信号线，省去单独配走线槽的成本。

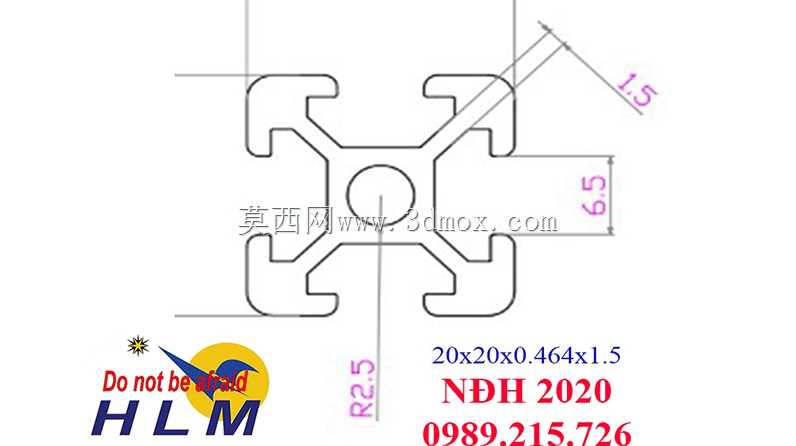

　　设计这类型材截面的时候，首先要考虑挤压成型的壁厚均匀性，四个槽道的支撑筋厚度要保持一致，不然挤压生产时会因为金属流速不均出现型材弯曲、扭拧的变形，后续校直成本很高。槽道的收口尺寸要严格控制公差，太大的话T型螺母卡不住容易滑转，太小的话螺栓头塞不进去，装配时要反复修锉，影响现场安装效率。四个角的圆角过渡也是为了挤压模具的寿命考虑，尖角位置的模具钢容易在反复挤压应力下出现崩缺，做R0.5左右的圆角既能保证型材外观规整，也能提升模具的使用寿命。

　　安装边界上，这类20规格的型材单根支撑高度不建议超过1.2米，因为截面惯性矩有限，太高的话受侧向力容易出现挠度变形，如果要做更高的框架，需要在中间加横向支撑梁形成桁架结构，提升整体刚性。槽内配套的紧固件要选对应欧标20系列的专用配件，不能和国标槽的配件混用，不然会出现连接松动的问题。做框架拼接的时候，角件连接的位置要注意型材端面的切割垂直度，端面如果切斜了，两根型材拼接时会出现缝隙，整体框架的方正度就没法保证，后续装面板、门板的时候会出现装不上或者缝隙不均的情况。

　　实际选型时还要注意表面处理的差异，常规阳极氧化的型材适合普通车间环境，如果是洁净车间使用，要选喷砂后亮面阳极氧化的型号，不容易积灰，擦拭清洁更方便；如果是有腐蚀性气体的车间，要选粉末喷涂或者电泳处理的型材，提升抗腐蚀能力。很多人做设计时只看型材的截面尺寸，忽略表面处理的适配性，导致框架用了不到一年就出现表面氧化起斑的问题，反而增加了后期维护成本。另外这类型材的连接方式除了角件连接，还可以用内置角槽连接件，连接后外观没有外露的角件，整体更整洁，适合对外观有要求的桌面设备框架，但内置连接的强度比外角件稍低，不适合承受大冲击载荷的部位。
