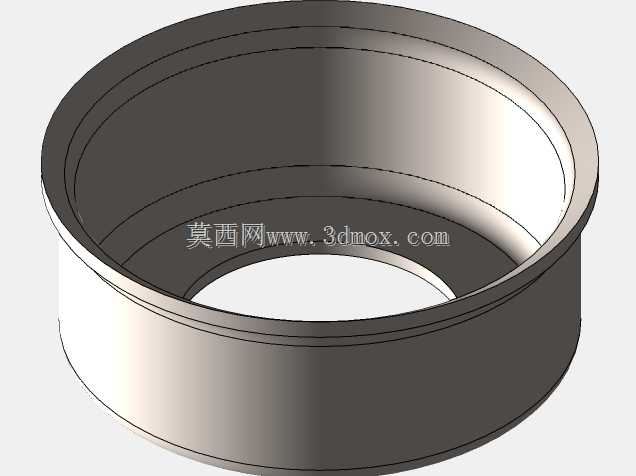

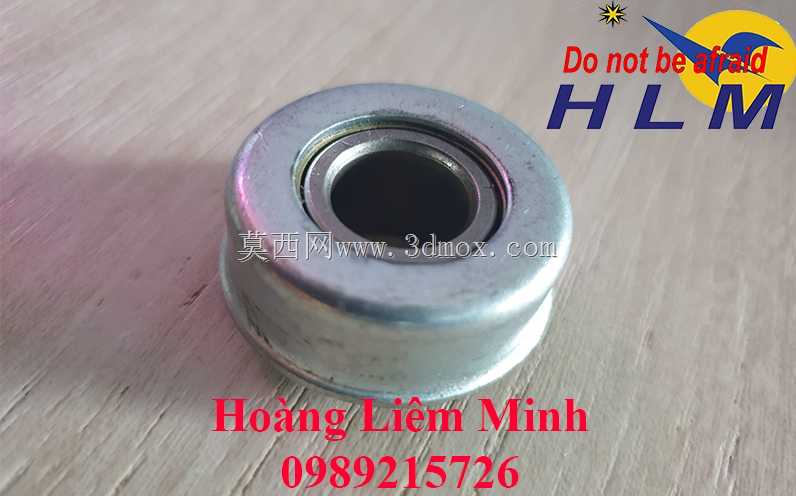

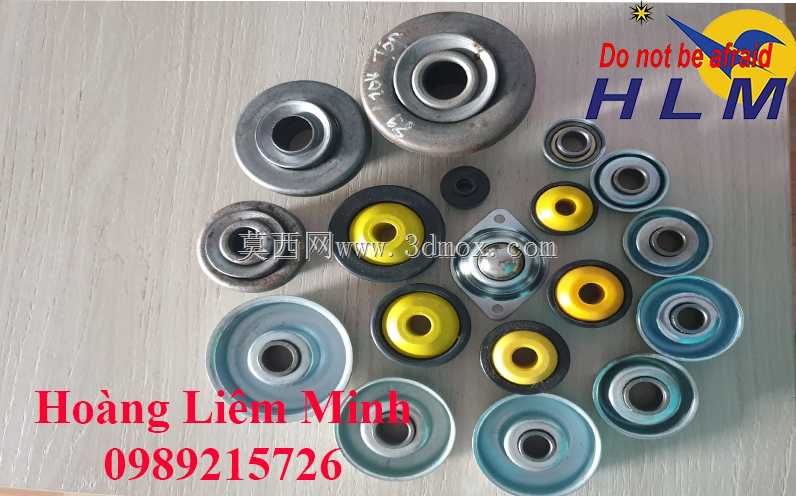

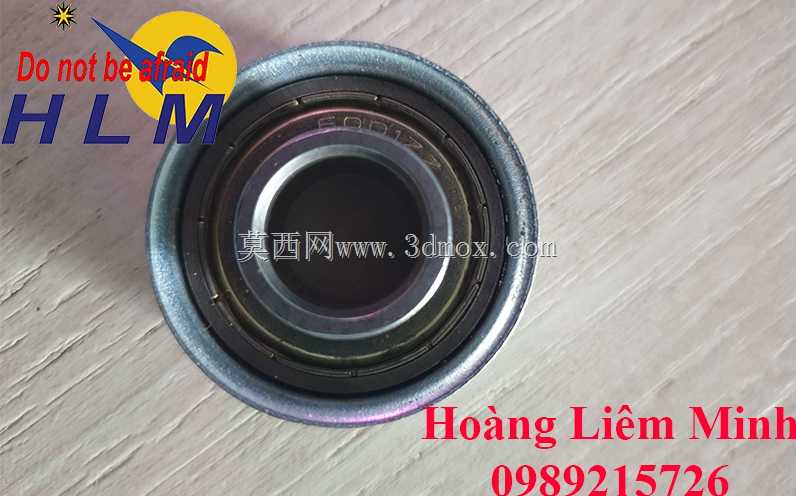

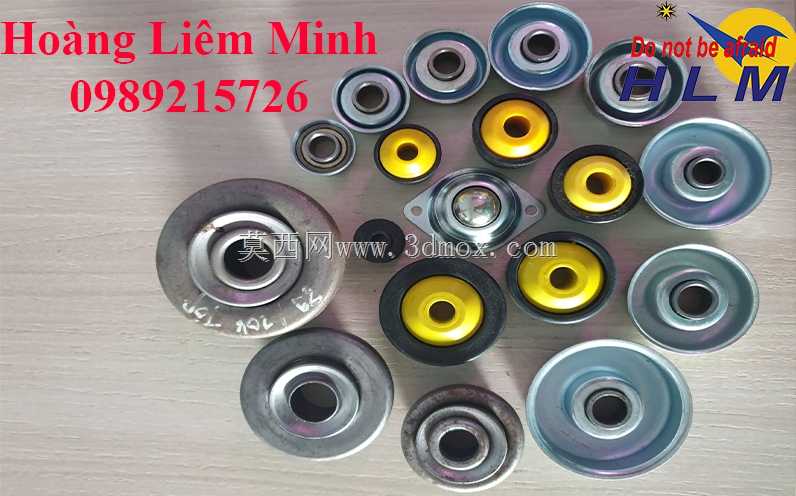

双内径25mm凸缘式滚动轴承结构

　　这款带单侧凸缘的双内径25规格滚动轴承，在轻工输送设备、小型动力传动模组、桌面级自动化执行机构里的应用占比不低，很多做非标设备结构设计的工程师，在需要限制轴承轴向窜动、又不想额外加工轴承端盖挡圈的安装场景里，都会优先选这类结构。从实际使用场景来看，它不需要在安装座孔内加工卡簧槽或者预留端盖安装位，靠单侧的凸缘端面就能直接贴紧安装座的侧壁，完成轴向定位，能大幅减少安装座的机加工工序，尤其适合那些安装空间紧凑、轴向布置空间有限的小型传动节点，比如小型皮带输送机的从动辊支撑、电动工具的输出轴支撑、小型分拣设备的摆轮支撑位，都能看到这类轴承的应用。

　　从功能特性上看，这款轴承的双内径设计，对应的是适配轴径25mm的安装需求，带凸缘的外圈结构，一方面能在安装时直接抵住安装面板，承受一定的轴向载荷，另一方面也能在装配时起到定位基准的作用，装配工人不需要反复调整轴承的压入深度，只要把凸缘端面压到和安装面完全贴合，就完成了轴向位置的固定，能有效降低装配出错的概率。轴承的滚动体采用滚柱结构，相比同尺寸的滚珠轴承，它能承受更大的径向载荷，适合那些有中等冲击载荷的传动场景，比如小型包装设备的送料辊支撑，运行过程中送料负载有波动，滚柱结构的线接触承载特性，能更好地分散载荷，避免局部应力集中导致的轴承提前失效。

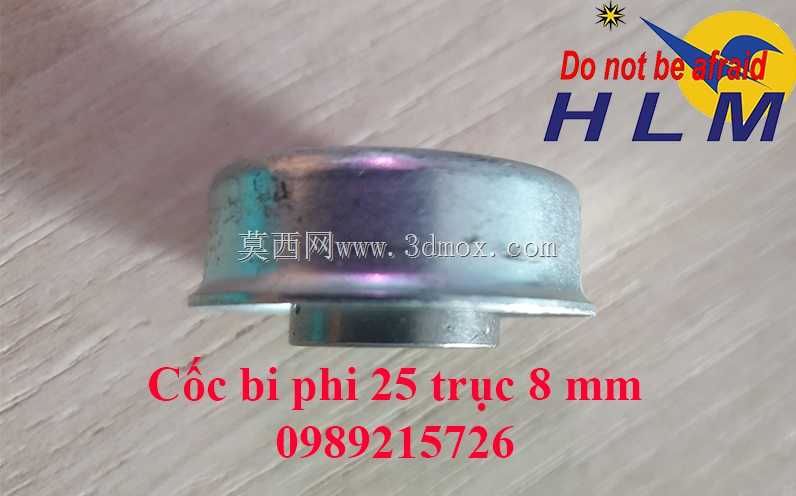

　　从设计思路层面拆解，这款轴承的结构做了很明确的场景适配：凸缘的外径比轴承主体外圈大出一个台阶，台阶的厚度刚好匹配常规薄型安装板的厚度范围，压入安装孔之后，凸缘不会额外占用过多的轴向空间，同时凸缘和外圈是一体加工成型的，不存在拼接结构的松动风险，长期运行下不会出现凸缘移位导致的轴向定位失效。内圈的双侧伸出长度做了对称设计？不对，仔细看结构，内圈是单侧伸出凸缘侧的对应端？不，实际结构里内圈的一端和凸缘侧基本齐平，另一端伸出外圈端面一小段，这个设计是为了在安装时，内圈端面能更好地贴紧轴上的轴肩，和外圈的凸缘定位形成双向的轴向限位，不需要额外加装轴用挡圈，就能限制轴的双向窜动，整个支撑节点的零件数量能减少2-3个，对于批量生产的设备来说，能有效降低物料成本和装配工时。

　　再说到外形尺寸和安装边界，这款轴承的适配轴径为25mm，安装时需要在安装面板上加工和轴承外圈外径过盈配合的通孔，孔的公差建议选H7级，压装时要注意压力只能施加在带凸缘的外圈端面上，不能直接压内圈或者滚动体，避免损伤滚道。凸缘的外径比安装孔大出的尺寸，刚好能覆盖安装孔周边的面板区域，不需要额外加工沉台，只要面板的平面度达到常规机加工的要求，就能保证凸缘端面和安装面完全贴合，不会出现倾斜导致的轴承运行卡滞。轴承的总宽度控制得比较紧凑，在安装时，轴端伸出轴承内圈的长度不需要预留太长，只要能完成和传动件（比如同步轮、联轴器）的配合即可，不会因为轴承本身宽度过大导致整个传动节点的轴向尺寸冗余。另外要注意的是，这类凸缘滚柱轴承虽然能承受一定的轴向载荷，但它的主要承载方向还是径向，选型时如果轴向载荷超过额定径向载荷的10%，就需要额外搭配推力轴承使用，不能单独靠这个凸缘结构承受大轴向力，这点是很多新手结构工程师容易踩的误区，看到带凸缘就觉得能承受大轴向力，实际运行中很容易出现滚道偏磨、轴承抱死的问题。

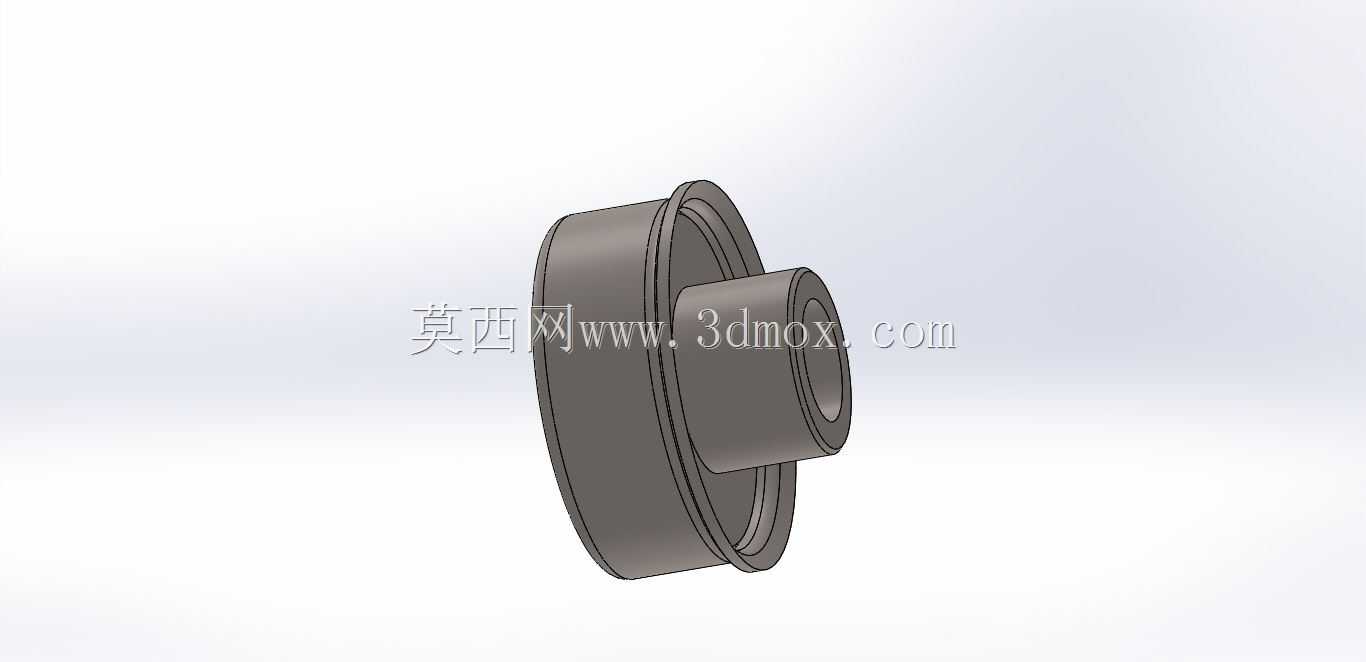

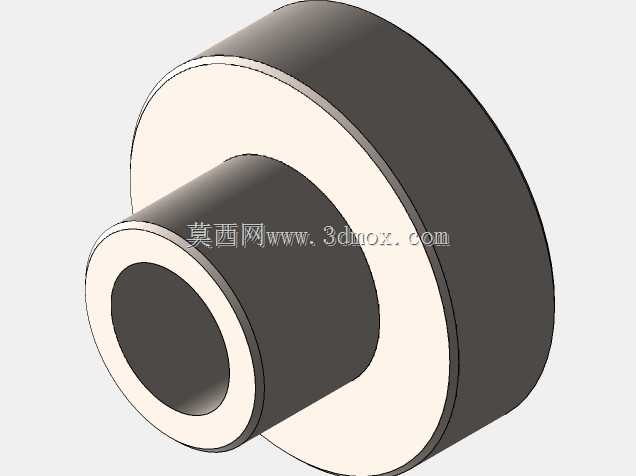

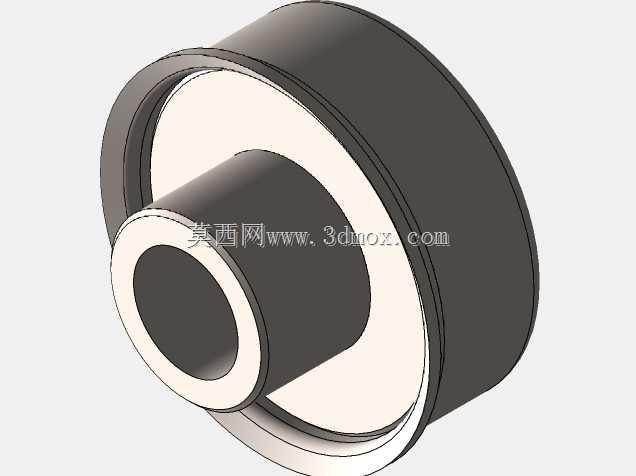

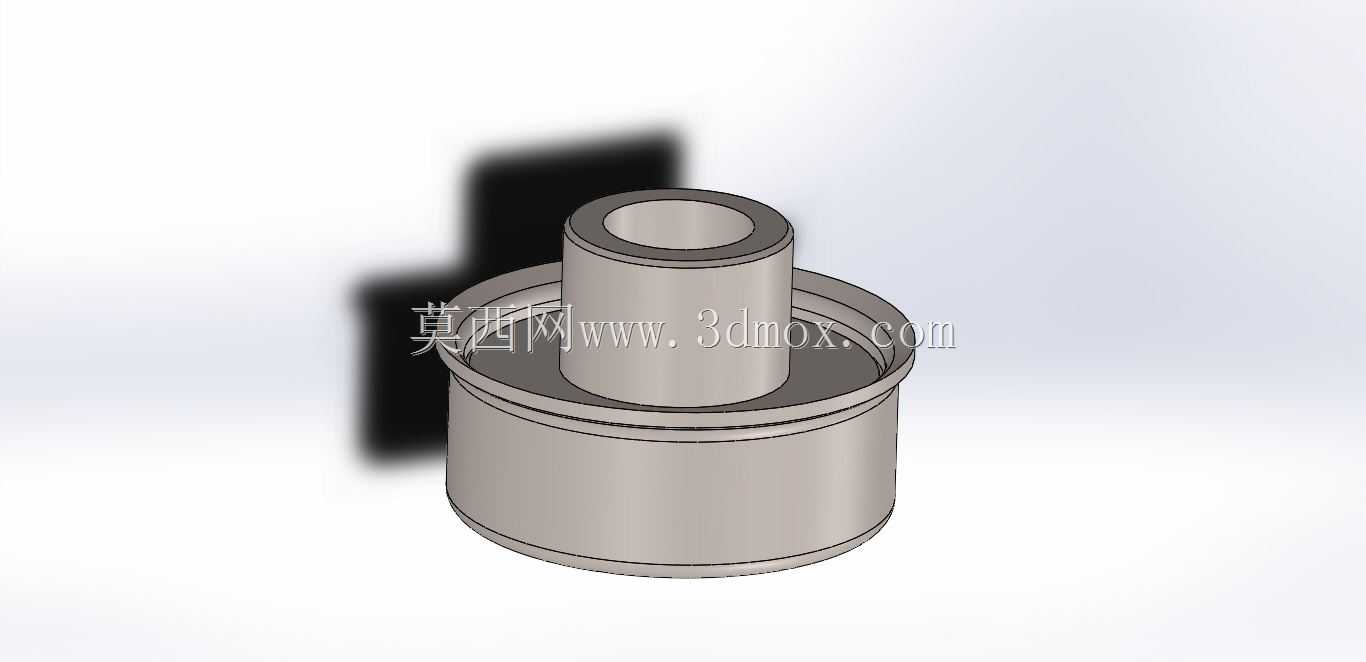

　　在建模层面还原这个轴承的时候，要特别注意滚柱和内外圈滚道的配合间隙，不能把间隙建得过大或者过小，过大的话模拟运行时会出现明显的窜动，和实际工况不符；过小的话会出现干涉，模拟转动时卡滞。凸缘和外圈的过渡位置要做小圆角处理，实际加工中这个位置不可能是直角，圆角的存在也能减少应力集中，避免压装时凸缘根部出现裂纹。内圈的内孔要标注合适的公差，和25mm轴径的配合建议选k6级，属于过渡配合，既能保证内圈和轴同步转动，不会出现跑内圈的问题，又不会因为过盈量太大导致装配困难。另外，轴承的密封结构在这个模型里是内置的，外圈和内圈之间的密封槽位置要和实际产品一致，避免建模时遗漏密封结构，导致后续做整机装配模拟时，和周边的零件出现干涉。
