带安装法兰的翻盖式防水铝接线盒结构

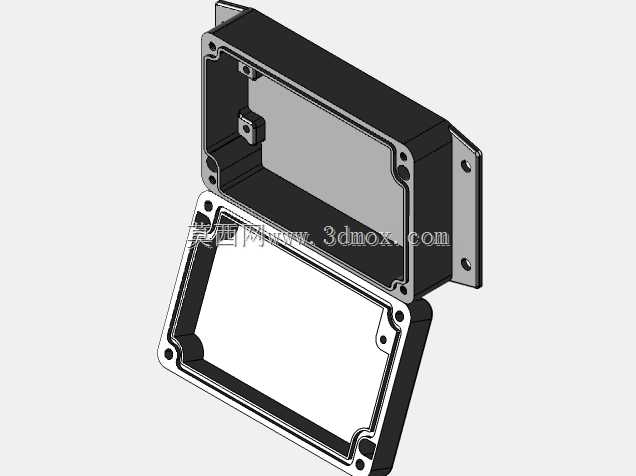

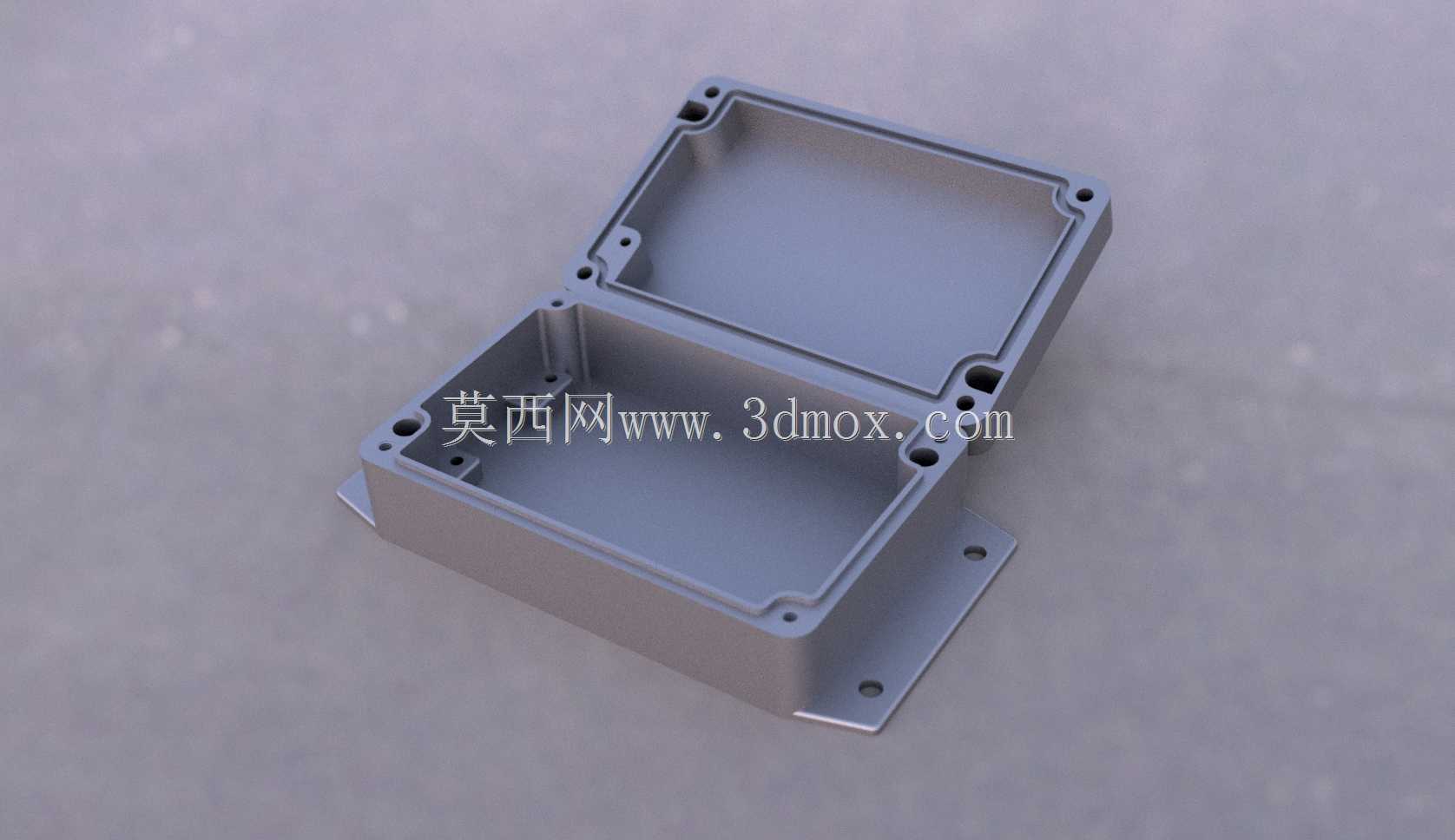

这款翻盖式防水铝制壳体，是户外电气布线、户外传感模块安装、小型工控设备外置部署场景里常用的防护承载部件，日常在户外监控设备接线端、厂区露天工位的信号中继模块、园林灌溉系统的控制单元、沿海区域露天设备的电气分线节点上，都能见到这类壳体的实际应用。从结构设计来看，壳体采用上下翻盖一体铰接的结构形式，铰接位置设置在盒体的长边侧，上下盖开合时无需完全分离，能避免户外安装作业时上盖脱落遗失的问题，铰接位的间隙做了错位挡边设计，能减少雨水、扬尘从铰接缝隙直接侵入盒体内部的概率。盒体与盒盖的贴合面做了一圈连续的密封槽结构，实际装配时可在槽内嵌入适配截面的硅橡胶密封条，盒盖闭合后，周向均匀分布的螺丝锁紧孔能提供均匀的压紧力，让密封条产生稳定的压缩形变，填充贴合面的微观间隙，实现IP65以上的防护等级，可应对露天环境下的暴雨喷淋、扬尘侵入，甚至短时间的浅水浸泡场景。盒体底部向外延伸出带安装孔的法兰边，两个安装孔分别设置在盒体短边的外侧凸耳上，安装孔的中心距、孔径都适配常规的户外膨胀螺栓、设备安装螺丝规格，安装时无需在盒体内部额外打孔，不会破坏盒体本身的密封性能，安装后盒体与安装基面之间留有微小间隙，可避免基面的积水直接浸泡盒体底部，也能减少基面传导的振动对内部元器件的影响。从内部空间来看，盒体内腔做了均匀的壁厚设计，铝制材质本身具备优秀的散热性能，内部安装的小型电路板、接线端子工作产生的热量可以通过铝壳体快速向外散发，避免密闭空间内热量累积导致元器件过热失效。内腔的四个角位置设置了内凸的安装柱，柱端带预攻的螺丝孔，可直接固定内部的PCB安装板、接线端子导轨，无需额外在盒壁上打孔固定，减少了密封失效的风险点。盒盖内侧同样做了一圈加强筋结构，既提升了盒盖的结构刚性，避免外力按压导致盒盖变形破坏密封面，也能在盒盖闭合时压住内部元器件的边缘，防止设备运输、振动工况下内部元器件出现移位。设计这类壳体时，首先要平衡防护性能与开合操作的便利性，铰接位的阻尼要适中，既要保证开盖维护时上盖能稳定停在开启角度，不会自行回落夹伤作业人员的手指，也要保证闭合时上下盖能精准对位，不会出现密封槽错位导致密封条压偏的问题。其次要考虑铝材质的加工特性，壳体整体采用压铸成型工艺，所有转角位置都做了合适的圆角过渡，避免压铸时出现应力集中导致的成型缺陷，也能减少后续机加工、表面处理的工序难度，外表面做喷砂氧化处理后，既能提升铝壳体的耐腐蚀性能，也能避免户外长期紫外线照射导致的表面粉化问题。安装边界方面，法兰边的凸耳长度足够，安装时扳手可以顺利伸入拧紧安装螺丝，不会被盒体侧壁干涉，盒体的整体高度控制在合理范围，既保证内部有足够的空间容纳接线端子、小型线路板，也不会因为壳体过高导致安装后突出安装基面过多，容易被外力碰撞损坏。实际选型使用时，要根据内部安装元器件的尺寸确认内腔的有效容纳空间，同时根据使用场景的腐蚀等级确认表面处理层的厚度，沿海高盐雾区域使用时可额外增加表面喷塑层，提升壳体的抗盐雾腐蚀能力，低温环境使用时要配合耐低温的密封条材质，避免低温下密封条硬化失去密封性能。这类壳体的结构设计没有冗余的复杂结构，所有结构特征都围绕防护、安装、散热三个核心需求展开，翻盖式的结构相比分离式的上下盖结构，在户外高空作业、狭小空间安装维护时的操作便利性要高很多，不需要额外腾出空间放置拆下的盒盖，也能避免螺丝掉落丢失的问题。
