安费诺面板式水密航空连接插头结构

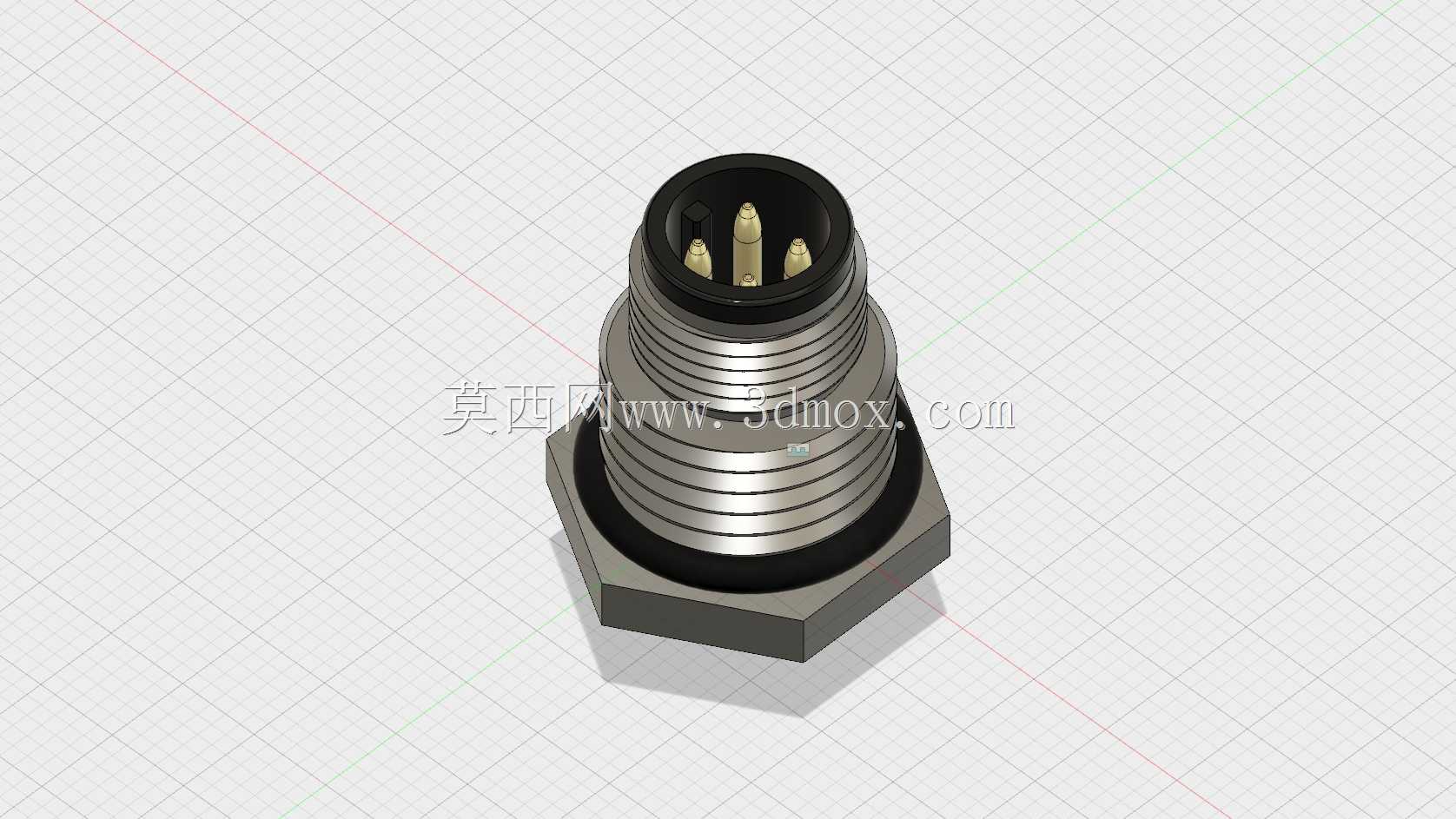

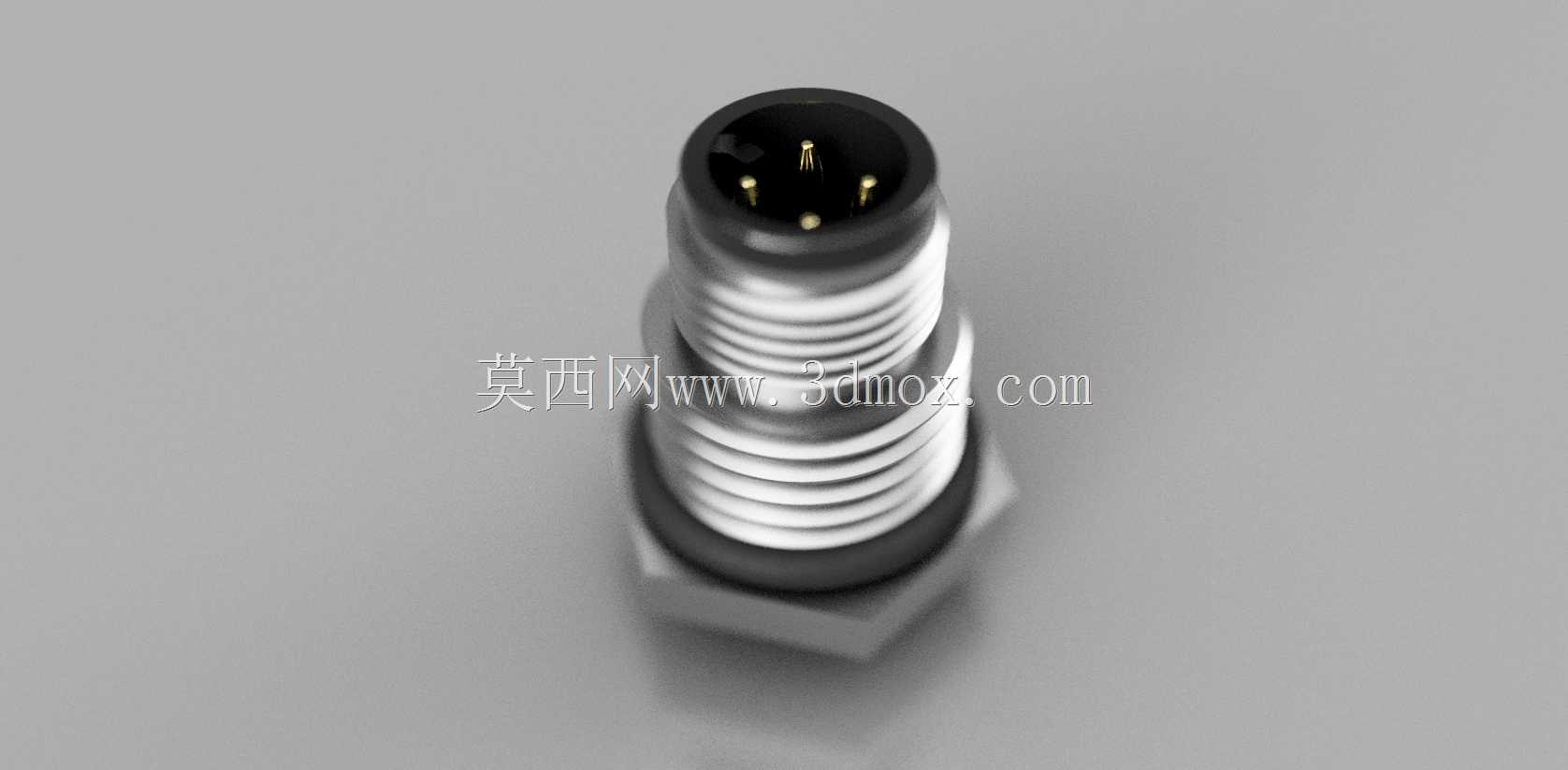

　　做户外设备电气互联设计的工程师，大概率都跟这类面板式水密连接器打过交道，尤其是涉及到户外工况、涉水场景的设备布线，选对连接器件直接决定整套设备的电气可靠性，很多现场故障追根溯源，都是接插件的密封、连接可靠性没做到位导致的。这类面板安装的水密连接器，核心应用场景覆盖户外工业设备、船舶舷边设备、户外检测仪器、园林机械、水下作业装置的侧壁走线位置，需要在设备壳体面板上完成固定，同时实现壳体两侧的电气通路连接，还要保证安装位置的水密性能，避免外部水汽、喷淋水甚至短时浸水进入设备内部，损坏内部的电气元件。从结构设计来看，这款连接器采用前端外螺纹搭配六角锁紧基座的安装形式，六角基座的尺寸是安装时的核心边界，设计面板开孔时需要匹配螺纹的公称直径，

　　同时预留六角基座的沉台或者贴合平面，保证安装后密封圈能均匀受压，不会出现偏压导致的密封失效。接触件采用插针式设计，插针的排布做了防呆错位，能避免对接时插错点位，插针表面做了镀金处理，降低长期使用后的接触电阻，哪怕在潮湿环境下也不容易出现氧化接触不良的问题。尾部的外螺纹结构是用来跟对接端的带锁紧螺帽的插头配合的，对接时旋紧螺帽就能挤压对接面的密封圈，实现对接端的IP67级以上水密性能，这种螺纹锁紧的结构相比卡扣式连接，抗振动性能更好，在设备运行有持续振动的工况下，不会出现松脱断开的问题。建模的时候需要重点把控几个尺寸公差带，首先是面板安装螺纹的中径公差，直接决定能不能顺利旋入面板的安装螺母，其次是六角基座的对边尺寸公差，

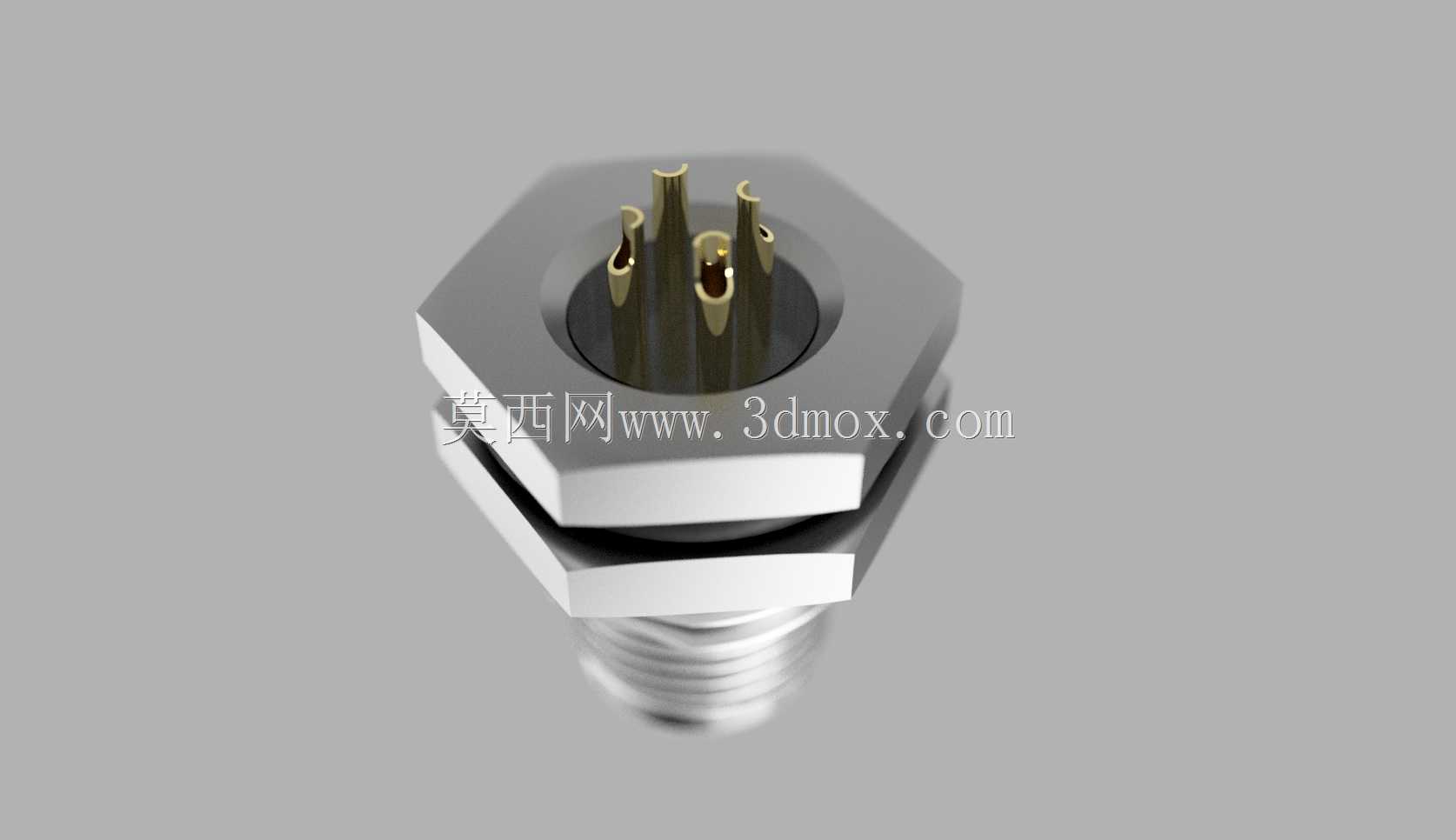

　　要保证安装时扳手能顺利卡入，不会出现打滑拧不紧的情况，还有插针的伸出长度与位置度，要是插针位置度超差，对接时就会出现顶针、插不进去的问题，甚至会把插针顶弯造成短路。密封结构的设计是这类产品的核心，六角基座与面板贴合的位置设计了环形密封槽，装配时套入对应线径的O型密封圈，当背面的锁紧螺母拧紧时，密封圈被压缩在面板与基座之间，填充所有微观间隙，实现安装位置的静密封；对接端的密封则是在插头与插座的贴合面设计密封端面，螺帽旋紧时两端面挤压密封圈，实现对接位置的密封，哪怕是短时浸泡在一米水深下，也不会出现渗水问题。实际选型应用的时候，要根据走线路径的电流大小选择对应芯数与线径的规格，这款四芯的规格通常用来走低压直流供电或者低频信号，

　　单芯载流量可以满足常规户外传感器、小型执行器的供电需求，安装时要注意面板的平面度，要是面板安装位置有翘曲、凹凸不平，哪怕拧得再紧，密封圈也没法完全贴合，会留下渗水的隐患，锁紧螺母的拧紧扭矩要控制在合理范围，扭矩过大会把密封圈挤裂，扭矩太小又会压不紧密封圈，一般按照密封圈线径的压缩率在20%-30%来控制拧紧程度就可以。这类连接器相比普通的航空插头，最大的优势就是面板安装后的水密性能，不需要额外在安装位置打密封胶，后期维护拆卸也很方便，不会像打胶的结构拆一次就破坏密封层，需要重新打胶固化，维护效率高很多。建模过程中，螺纹部分采用标准机械牙建模，牙型角符合通用连接螺纹标准，跟市面上同规格的对接插头、安装螺母都能实现通用互换，不需要定制专属配件，后期现场维护替换的时候很容易找到备件。插针的根部做了绝缘台阶，把相邻插针之间的爬电距离拉到安全值以上，哪怕在高湿度环境下出现凝露，也不会出现相邻插针之间的爬电短路问题，绝缘基座采用耐温耐老化的工程塑料材质，长期在户外紫外线照射、高低温交替的工况下，也不会出现开裂、脆化的问题，能保证长期使用的结构稳定性。
