垂直螺旋滚筒输送设备结构设计

　　这款垂直螺旋滚筒输送结构，核心解决多层厂房、狭小作业空间内的连续垂直物料转运需求，在电商仓储分拣、轻工产品包装产线、食品饮料后段输送、日化品装箱转运场景中应用广泛，相比传统垂直提升机，它无需额外的托盘夹持或吊具结构，可直接对接平面滚筒线、皮带线，实现物料从上层到下层或者下层到上层的无断点连续输送，全程无需人工干预转运姿态，适配箱装、袋装、硬质平底包装件的输送作业。

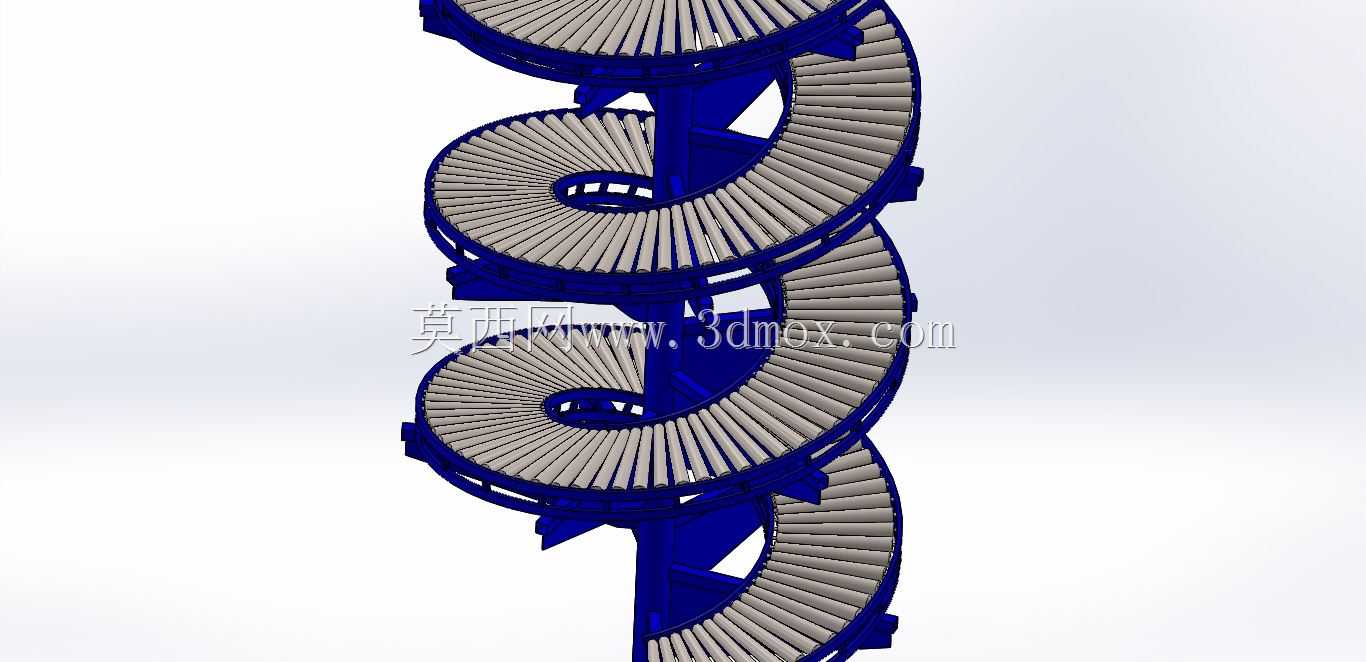

　　从功能特性来看，整段螺旋线体采用等螺距螺旋排布的独立滚筒单元，每段滚筒均沿螺旋切线方向布置，滚筒自身可自由转动，物料在沿螺旋轨道下滑或上行的过程中，滚筒随物料接触转动，大幅降低物料与输送面的滑动摩擦，避免包装件表面在长距离输送过程中出现刮花、磨损问题，相比固定滑板式螺旋滑槽，它的输送阻力更小，对物料外包装的保护性更强，同时可适配更大重量范围的物料输送，不会因为物料自重过大出现滑行速度过快冲出线体的问题。中心支撑立柱采用分段式法兰拼接结构，每一段螺旋轨道的支撑肋板均与中心立柱焊接固定，外侧设置连续的防护挡边，挡边高度根据常规输送物料的重心高度设计，可避免物料在螺旋转弯过程中因离心力作用甩出轨道，挡边与螺旋轨道的衔接处做圆弧过渡处理，不存在尖锐凸起，防止勾挂物料外包装。

　　设计过程中，首先需要根据现场安装空间的垂直净空高度、水平占地直径确定螺旋的总圈数与螺距参数，螺距的选取需要匹配输送物料的最小底面尺寸，避免螺距过大导致物料在相邻螺旋段之间出现卡滞，同时螺距的倾斜角度需要控制在物料自滑的合理角度区间内，若依靠重力下滑，轨道倾角需大于物料与滚筒面的静摩擦角，保证物料可依靠自重实现连续下行，若为动力型上行输送，则需要在滚筒端部配置同步驱动轮，通过多段联动驱动为物料提供上行动力，此时倾角可适当放大以提升垂直输送效率。每一段独立滚筒的安装轴均采用偏心可调结构，安装时可通过调整轴座的固定位置微调滚筒的水平度与切线角度，保证整段螺旋线的输送面平滑过渡，不存在局部凸起或凹陷导致的物料卡停问题。滚筒表面采用硬质碳钢材质做镀锌处理，兼顾耐磨性能与防锈需求，适配车间内多尘、潮湿的作业环境，长期使用无需频繁更换磨损部件。

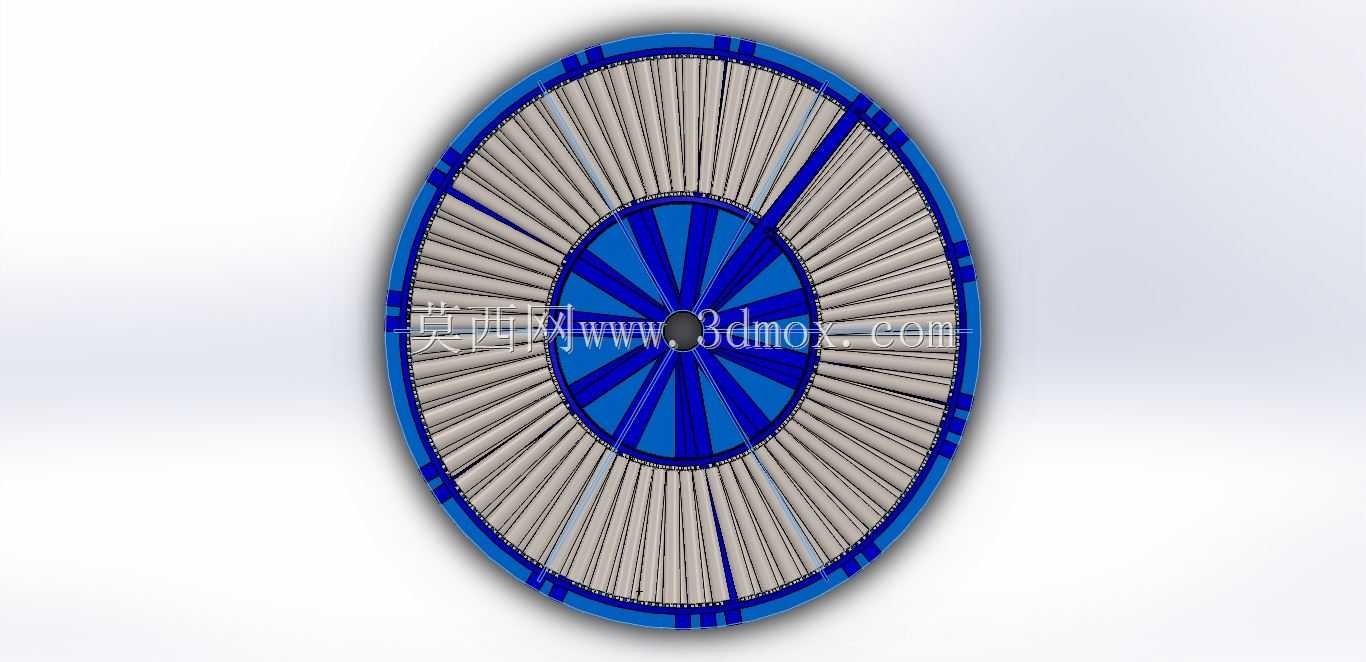

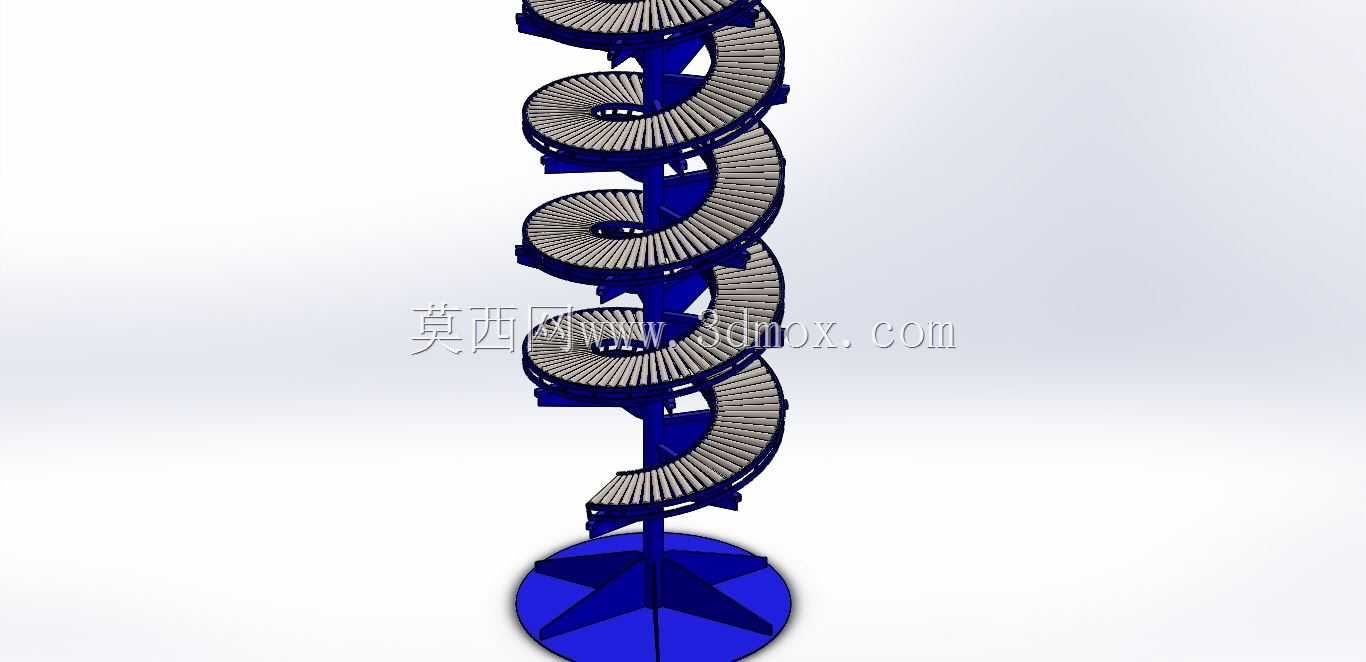

　　安装边界方面，整台设备的水平占地为圆形区域，直径根据输送物料的最大宽度确定，常规适配400-600mm宽度箱装物料的机型，水平占地直径约1.8-2.2m，相比折返式爬坡输送线可节省60%以上的水平占地空间，设备底部采用方形安装底座，通过膨胀螺栓与地面固定，顶部可对接上层平台的输送线接口，也可设置顶部支撑座与厂房上层钢梁连接固定，提升整台设备的运行稳定性，避免高转速或重载输送时出现结构晃动。设备的进料端与出料端均设置一段直段滚筒过渡段，过渡段长度不小于输送物料最大长度的1.5倍，保证物料进出螺旋段时姿态平稳，不会因为突然进入螺旋转弯段出现姿态偏转、卡料问题。在螺旋段的每一圈位置，可根据现场需求加装光电检测位，用于检测物料的通过状态，对接产线的计数、堵料报警功能，若出现物料卡滞可及时触发线体停机信号，避免堆料损坏设备结构。

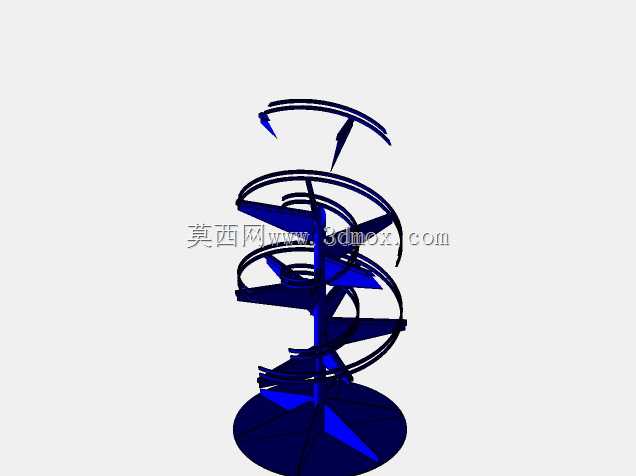

　　从结构强度设计来看，中心立柱的壁厚根据设备总高度与额定输送载荷选取，每段支撑肋板的厚度不小于6mm，与中心立柱的焊接处做满焊处理并打磨焊渣，避免长期受交变载荷出现焊缝开裂问题，外侧防护挡边采用折弯钢板制作，每间隔300mm设置一道加强筋与螺旋轨道的支撑梁连接，保证挡边受物料侧向挤压时不会出现变形。滚筒的轴径根据单段滚筒的承载能力选取，常规轻型输送场景下采用12mm直径的冷拉圆钢作为轴芯，配免维护的含油轴承，长期运行无需额外加注润滑脂，降低后期维护工作量。
