工业设备用带安装孔金属铰接合页结构

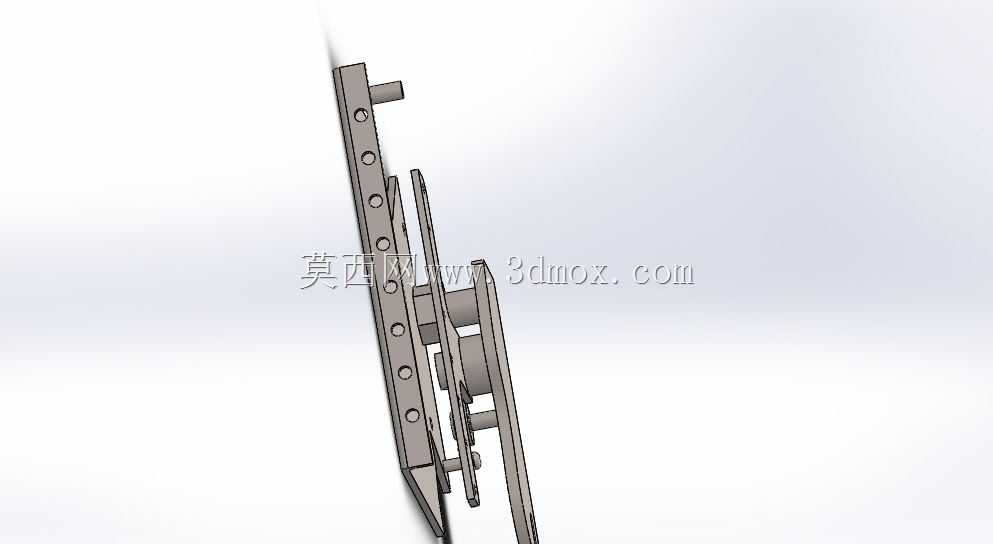

　　这类带侧装支座的铰接合页结构，多应用在需要频繁开合的工业设备舱门、防护围挡、检修盖板场景中，区别于民用家装合页，工业场景下的铰接件需要承受持续的振动载荷、设备运行带来的侧向冲击力，同时要兼顾长期开合的耐磨性能，避免出现旷量导致舱门密封失效、防护结构错位的问题。从结构设计逻辑来看，该合页采用一体式长条形安装基座，基座上沿长度方向均匀排布多组圆形安装孔，孔位间距按照通用工业型材的安装孔距标准设置，可直接适配常用规格的铝型材、钢板折弯机架的安装面，不需要额外加工转接板，能减少现场安装的配做工序。合页的转动副采用嵌套式轴套结构，轴体与合页页片之间预留了合理的配合间隙，既保证转动过程无卡滞，

　　也能在承受径向载荷时将受力均匀分散到整个轴套接触面上，避免局部应力集中导致轴体变形、页片开裂。页片部分采用折弯成型结构，与安装基座的连接位置做了圆弧过渡处理，消除了直角处的应力集中隐患，在开合过程中页片与基座之间预留了足够的避让间隙，不会与安装面的密封胶条、走线槽产生运动干涉。从安装边界来看，该合页的基座厚度控制在常规钣金安装面的适配范围内，安装孔的沉头深度可容纳标准规格的内六角圆柱头螺钉，安装后螺钉头不会突出基座表面，避免开合过程中与相邻结构产生刮擦。合页的转动角度覆盖了工业舱门常用的0到180度开合范围，在最大开合角度位置设置了隐性的限位接触面，不需要额外加装外部限位块，就能避免舱门开合过度导致铰接处受力过载。在实际选型应用中，

　　这类合页可根据舱门的重量、使用频率匹配对应的轴径尺寸与页片厚度，多组合页平行安装时，可通过基座上的长条形调节孔微调安装位置，补偿机架焊接、钣金加工带来的安装面平面度误差，保证多个铰接点的转动轴线共线，避免开合过程中出现别劲、磨损加剧的问题。针对有防尘、防水要求的户外设备场景，该合页的转动副位置可加装密封端盖，阻挡粉尘、水汽进入轴套配合面，延长铰接结构的维护周期，相比采用焊接方式固定的铰接结构，这种螺栓安装的合页在后期维护更换时不需要拆解机架主体，仅需拆卸固定螺钉即可完成配件替换，能大幅降低设备运维的时间成本。设计建模过程中，需要重点校验安装孔的位置度公差、转动副的同轴度公差，保证合页在批量加工后仍具备良好的互换性，同时要模拟不同载荷下的合页受力变形量，确保在额定载荷下页片的变形量不会导致舱门密封间隙超出允许范围，基座与安装面的接触面积经过优化，在螺钉锁紧后不会因为局部压强过大导致钣金安装面出现凹陷变形。
