可伸缩移动滚筒输送线结构设计

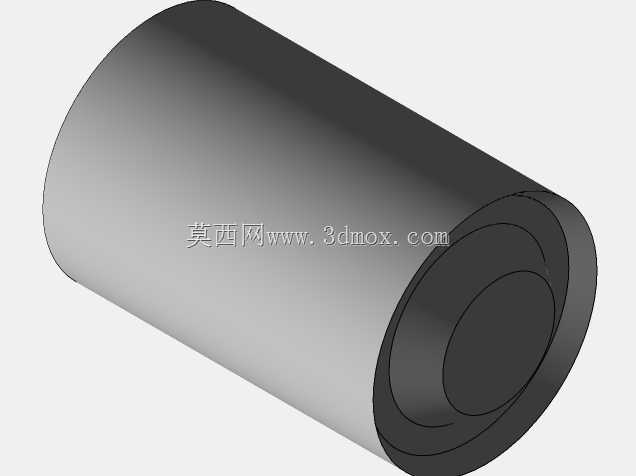

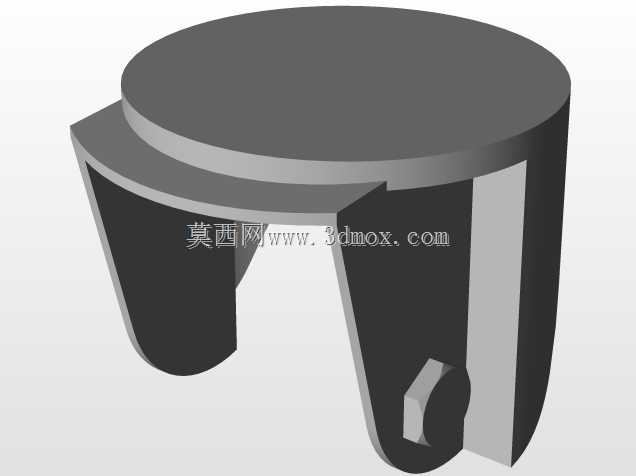

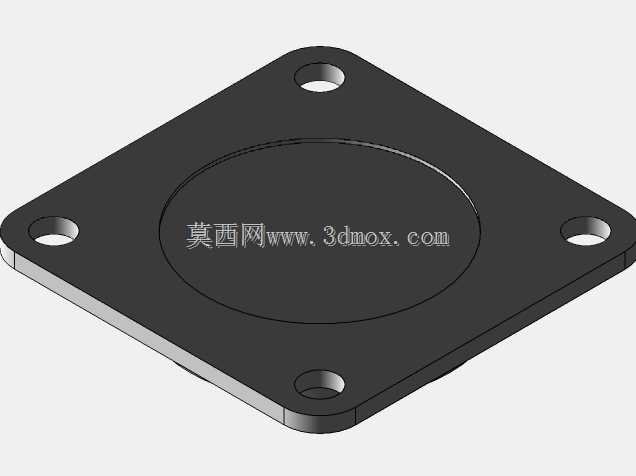

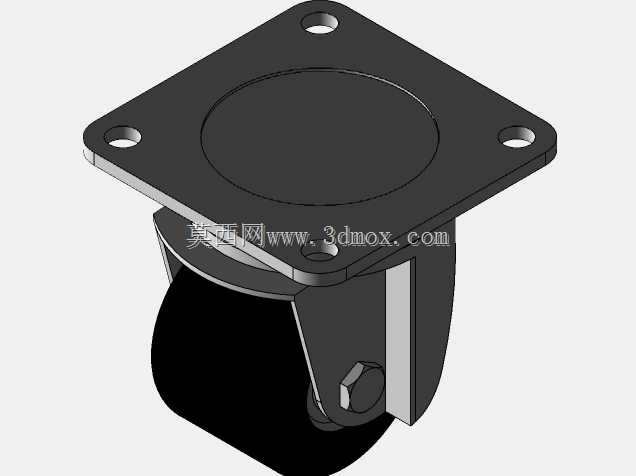

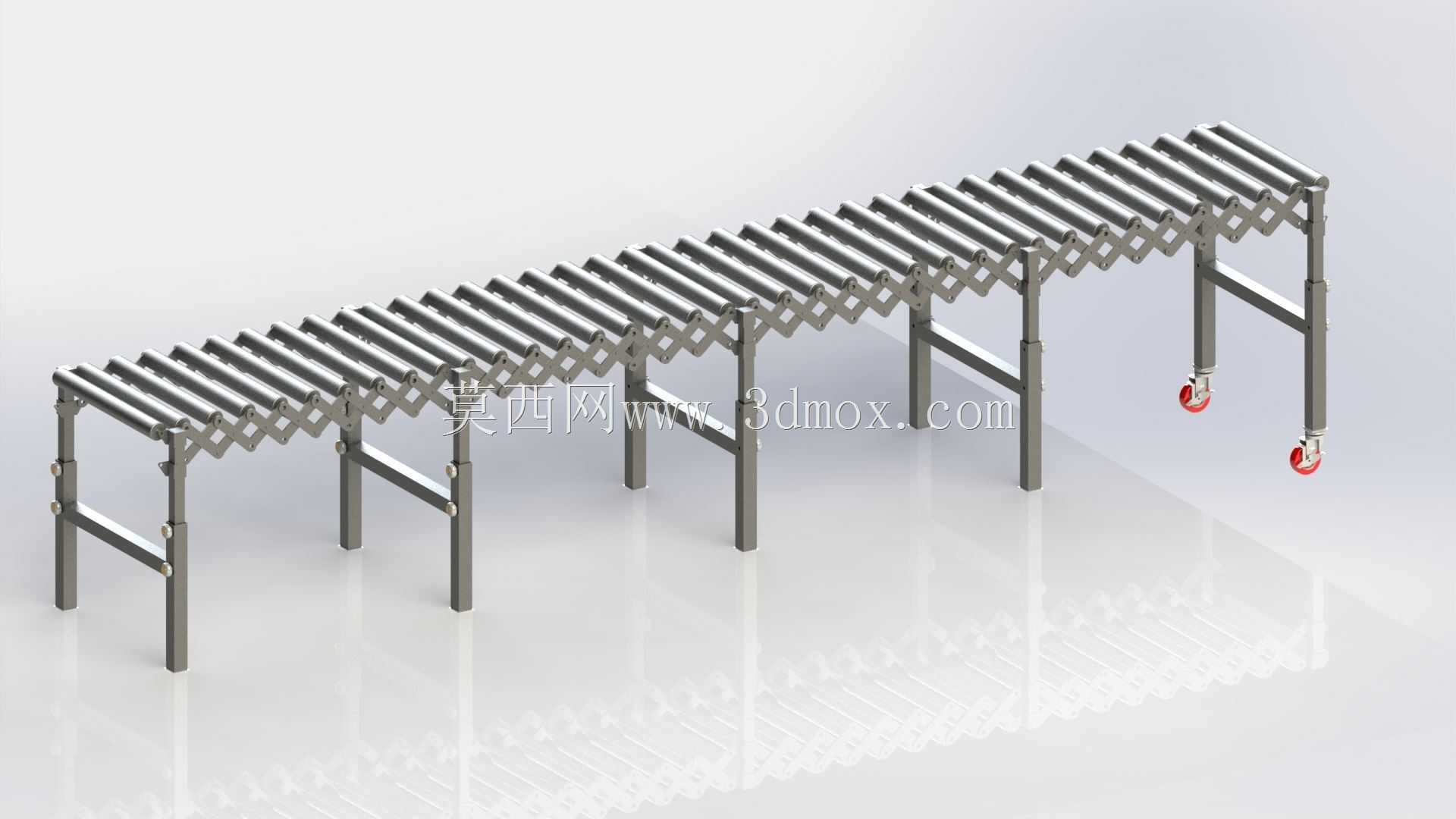

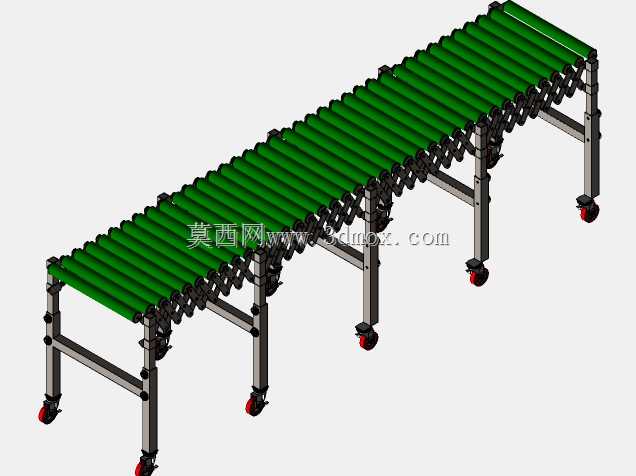

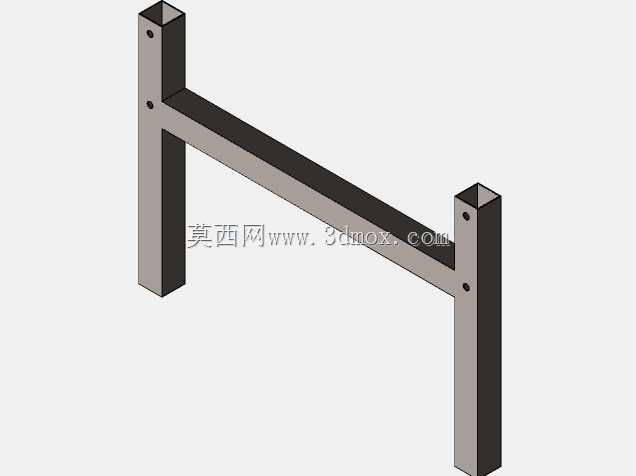

　　这款伸缩式滚筒输送结构，核心适配物流仓储、生产装配线的柔性输送需求，尤其适合装卸货环节的临时线体搭建、车间内工位间的动态物料转运，以及不同输送设备之间的衔接过渡场景，可解决固定输送线无法灵活调整长度、适配多变作业点位的痛点。从功能特性来看，线体采用剪叉式伸缩骨架作为承载主体，每段骨架对应一组平行排布的无动力滚筒，滚筒采用金属辊面结构，表面做镀锌防锈处理，辊筒两端通过轴承座与剪叉臂上的安装位连接，保证辊筒转动顺畅，输送硬质箱装、袋装、规整托盘类物料时，摩擦阻力小，人工推送物料即可实现沿输送方向的流转，无需额外配置驱动单元，适合短距离、节拍灵活的物料转运作业。线体支腿采用可调节高度的金属方管结构，支腿底部配置万向带刹脚轮，

　　一方面可实现线体整体的快速移动转场，作业时踩下脚轮刹车即可固定线体位置，避免输送过程中线体移位；另一方面可根据对接设备的高度、作业面的高度差调整支腿伸出长度，保证输送面保持水平或适配的倾斜角度，满足不同高度差的物料过渡需求。设计过程中，剪叉臂的铰接点做了耐磨衬套配置，反复伸缩调整长度时，铰接位置的磨损量可控制在合理范围内，延长线体的整体使用寿命；每段剪叉单元的伸缩行程经过匹配计算，完全收缩时线体长度可缩减至伸展状态的三分之一左右，闲置存放时占用空间极小，适合车间边角区域存放，不占用生产作业通道。滚筒的排布间距经过优化，针对常规尺寸的周转箱、纸箱类物料，辊筒间距保证物料底部至少有三根辊筒同时接触承载，避免输送过程中物料卡滞、掉落；

　　针对尺寸较小的物料，也可通过在辊筒间加装辅助托条的方式拓展适配范围，无需改动主体骨架结构。安装边界方面，线体伸展后的总宽度控制在常规输送通道的适配范围内，支腿的横向跨距经过稳定性校核，即使线体完全伸展至最大长度，整体重心依然落在支腿支撑范围内，推送较重物料时不会出现侧翻风险；支腿的高度调节范围覆盖常规装卸货平台、车间作业台、生产流水线的常见高度区间，无需额外配置增高底座即可完成对接。实际应用中，这类无动力伸缩滚筒线可多段拼接使用，也可单独作为某一工位的物料暂存输送台，相比固定辊道线，无需提前做地面预埋安装，到场后展开调整脚轮刹车、调整支腿高度即可投入使用，转场调整时间可压缩至十分钟以内，非常适合多品种小批量生产车间、

　　电商仓储的临时分拣线搭建、货车装卸货时的车厢与仓库地面的物料过渡，能够大幅减少人工搬运的距离，降低作业人员的劳动强度，同时线体主体采用模块化的剪叉单元结构，某一段辊筒或剪叉臂出现损坏时，可单独拆卸更换对应部件，维护成本远低于整体焊接式的固定输送线。
