机械腕表摆轮调速核心构件

项目分类:3D模型 发布时间:2021-10-25 ID:339828
  • 机械腕表摆轮调速核心构件
  • 机械腕表摆轮调速核心构件

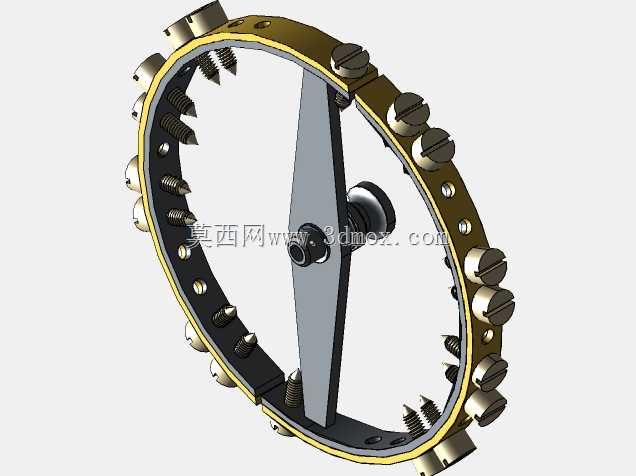

作为机械腕表机芯内的核心调速构件,该摆轮组件直接决定走时精度的稳定性,是精密机械计时领域公差控制要求最严苛的零部件之一。日常应用场景覆盖正装机械表、运动潜水表、古董收藏级腕表的机芯装配与售后维修环节,部分高精度航海计时钟、小型精密计时仪器的调速模块也会采用同结构原理的摆轮设计。从功能特性来看,该构件通过往复周期性摆动,配合游丝的弹性形变输出固定频率的振荡信号,为机芯走时系统提供稳定的节拍基准,外圈排布的多组可调螺钉用于实际装配环节的动平衡校准,通过调整不同位置螺钉的旋入深度,可精准修正摆轮的质心偏移,抵消不同佩戴姿态下重力对走时精度的干扰,边缘的尖状定位结构用于装配时与擒纵叉的精准配合,保证动力传递的间隙处于设计公差范围内。设计过程中首先要确定摆轮的转动惯量参数,匹配对应刚度的游丝以达到标准振荡频率,轮缘采用环形镂空结构在保证结构强度的前提下尽可能降低整体重量,减少动力消耗,中心的轴段采用阶梯式设计,与机芯主夹板、摆夹板的宝石轴承配合,轴肩位置的尺寸公差控制在微米级,避免转动过程中出现轴向窜动。安装边界方面,摆轮整体装入机芯后需保证与上下夹板的宝石轴承同轴度误差不超过0.002mm,轮缘外圈与周边夹板、擒纵构件的安全间隙不小于0.15mm,防止转动过程中出现剐蹭卡滞,中心轴的两端轴颈粗糙度需达到镜面级,降低长期转动的磨损量,保证腕表长期使用后的精度保持性。实际建模过程中,所有可调螺钉的螺纹参数、轮缘的配重槽位置、中心轴的配合尺寸都严格参照机械机芯的通用设计规范,可直接用于机芯结构教学、维修配件测绘、新型腕表机芯的研发参考,构件的每一处细节都对应实际装配中的工艺要求,不存在冗余的非功能结构,完全匹配精密机械计时构件的设计逻辑。
