7750计时腕表金属表壳结构设计

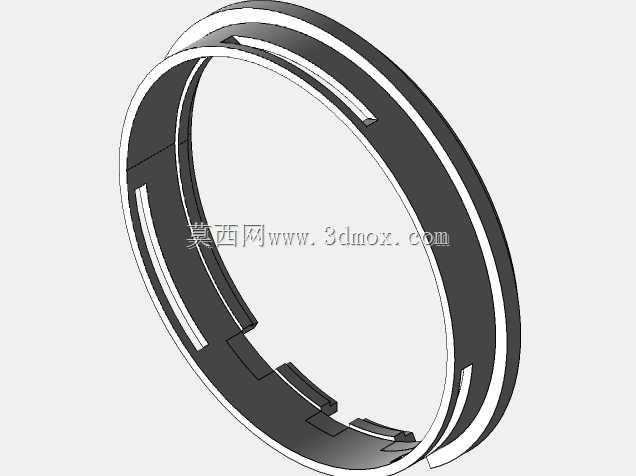

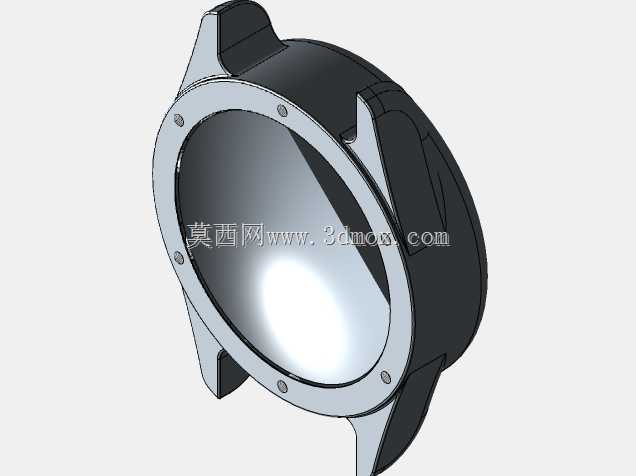

这款计时表壳是适配7750计时机芯的腕表核心承载构件，日常装配场景中，需要先匹配机芯固定位、表镜安装槽、后盖锁紧结构以及表带连接耳的位置公差，才能保证整表装配后的防水性能与按键操作手感。从结构设计来看，表壳主体采用分体式组合结构，外圈通过周向均匀分布的固定螺丝与主壳体锁紧，既预留了表镜的密封安装台阶，也为后续机芯维护拆解提供了操作空间，无需破坏壳体整体结构即可完成内部组件检修。表壳侧方的计时按键安装位做了加厚凸台处理，能够在日常佩戴受到磕碰时分散冲击力，避免按键传动结构受挤压变形导致计时功能失效，同时凸台内侧预留了密封件安装槽，可适配不同线径的防水胶圈，满足日常佩戴的防水等级要求。四个表带连接耳采用一体化铣削成型结构，与主壳体衔接位置做了圆弧过渡处理，既消除了应力集中点，避免佩戴过程中表耳受外力发生断裂，也保证了表壳与皮质、金属等不同材质表带的贴合度，减少佩戴时的硌手感。表壳内侧的机芯安装腔做了精准的限位台阶设计，能够直接适配7750计时机芯的固定尺寸，无需额外添加转接衬圈即可完成机芯定位，腔体内壁预留了走时齿轮与计时组件的避让空间，避免机芯运转过程中活动构件与壳体内壁发生剐蹭，影响走时精度。配套的移动环与表壳外圈采用间隙配合设计，装配后可沿表壳周向顺畅转动，环体内侧做了定位卡点结构，转动时的段落感清晰，能够满足计时测速、潜水计时等场景下的读数需求，同时移动环与外圈的配合间隙控制在合理范围内，既不会因间隙过大进入灰尘杂物，也不会因间隙过小出现转动卡滞。从安装边界来看，表壳整体外径适配常规大尺寸腕表的佩戴尺寸，表耳间距符合通用表带的安装标准，后盖采用螺纹锁紧结构，与壳体配合位置预留了密封胶圈安装位，能够保证整表装配后的密封性能，壳体整体厚度控制在适配常规腕表厚度的范围内，不会因壳体过厚导致佩戴笨重。在实际生产加工过程中，该结构可通过CNC铣削一次成型主壳体结构，减少后续拼接工序带来的公差累积，固定螺丝孔位做了沉头处理，装配后螺丝端面与壳体表面齐平，既保证了外观的整体性，也避免螺丝凸起剐蹭衣物或者皮肤。
