多功能计时腕表表盘精密结构设计

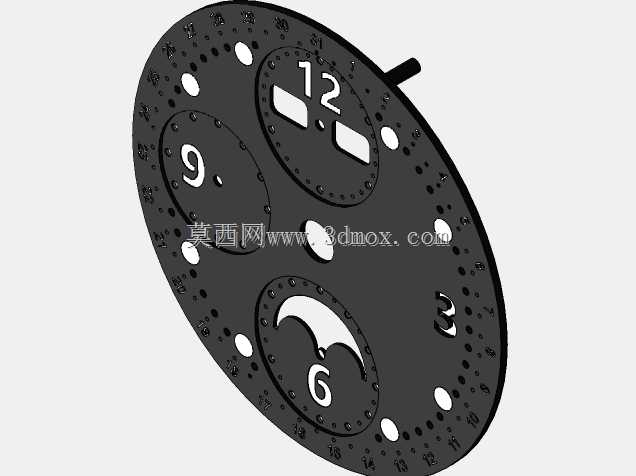

这款表盘适配7750、7752、7753系列计时机芯，是计时腕表的核心显示承载部件，日常装配于正装、运动类多功能机械腕表中，承担时间读数、计时状态可视化的核心作用。从结构设计来看，盘面采用多副盘布局，12点位设置双历显示窗口，可同步呈现日期与星期信息，9点位为常规走时小秒盘，6点位集成月相显示功能区，3点位为30分钟计时盘，各功能区边界做了下沉式台阶处理，既区分了不同显示模块的视觉层级，也为指针装配预留了足够的轴向间隙，避免指针运行时与盘面发生剐蹭。盘面外缘均匀分布的圆形夜光点位，对应小时刻度位置，点位下方做了沉孔设计，用于填充夜光涂层，保证暗光环境下的读数清晰度，同时沉孔结构可以避免夜光涂层在装配、使用过程中被剐蹭脱落。盘面侧边伸出的定位杆，是与机芯主夹板配合的定位结构，安装时可卡入夹板对应的定位槽内，限制表盘的周向转动，保证刻度与机芯走时轮系的位置精度，盘面背部的三个支脚高度经过精准测算，装配后盘面与机芯表面的间隙控制在0.15-0.2mm之间，既不会挤压机芯的轮系、日历盘等活动部件，也不会因间隙过大导致表盘松动、指针错位。设计过程中，各副盘的刻度圈采用同心圆布局，所有刻度的分度误差控制在0.02mm以内，保证计时读数的精准性，月相窗口的弧形轮廓经过反复调校，与月相盘的转动轨迹完全匹配，避免出现月相显示卡滞、漏边的问题。盘面整体做了哑光黑硬质氧化处理，既提升了金属基材的耐磨防腐蚀性能，也避免强光下的反光干扰读数，阿拉伯数字刻度采用立体油压工艺，凸起高度0.1mm，既提升了盘面的质感，也不会因刻度过高触碰表镜。在实际装配场景中，这款表盘可适配表壳内径30-32mm的计时腕表，安装时无需额外修改机芯定位结构，直接替换同规格表盘即可完成组装，适配性覆盖绝大多数搭载该系列机芯的腕表改装、生产需求，各功能窗口的位置与机芯对应的日历轮、计时轮、月相轮的输出位置完全对齐，不会出现日历跳转卡滞、计时指针偏移的问题。
