摩托车用橡胶铝复合脚蹬结构设计

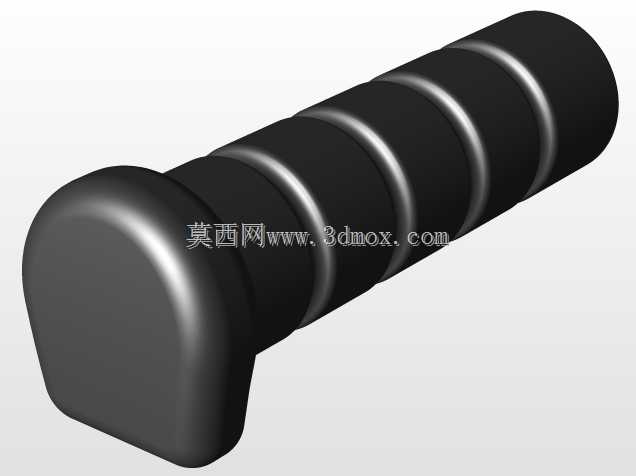

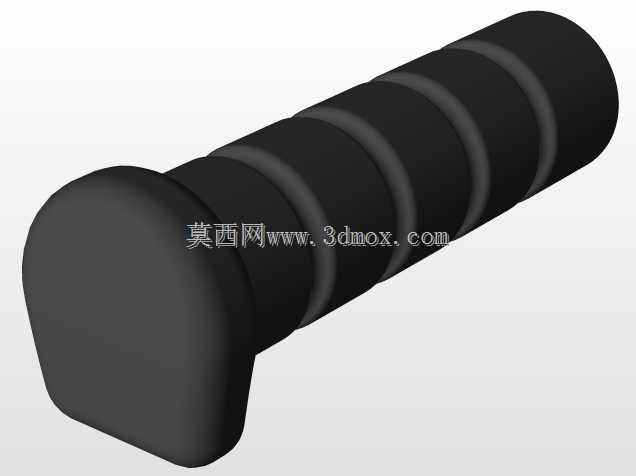

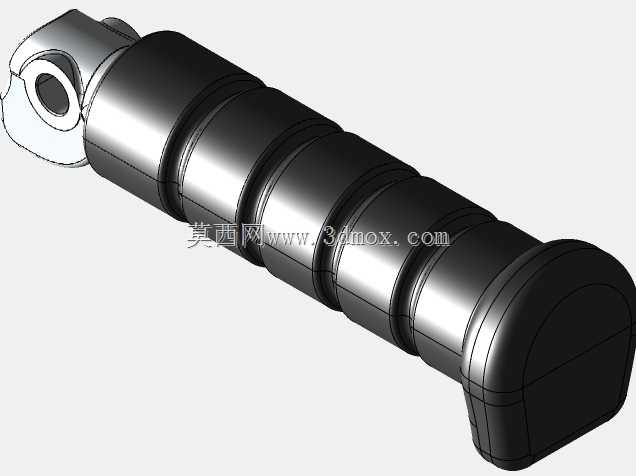

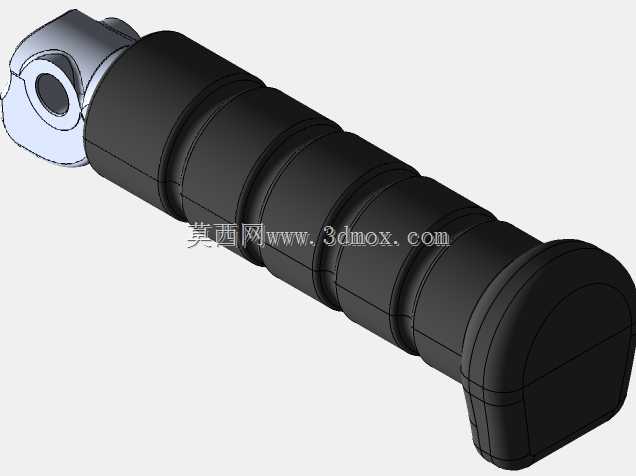

这类脚蹬部件主要应用在两轮摩托车的驾乘人员脚部支撑场景，是骑行过程中承载脚部载荷、传递操控动作的关键接触部件，日常使用中需要同时兼顾踩踏摩擦力、结构强度与轻量化需求，还要适配复杂户外工况下的耐磨、抗冲击性能要求。从结构设计逻辑来看，该部件采用橡胶与铝合金复合的结构方案，主体承载骨架采用铝合金材质，在保证足够结构强度的前提下降低整体自重，外层包覆的多段环形橡胶结构，一方面可以增大脚部接触时的摩擦力，避免雨天或者鞋底带泥时出现打滑问题，另一方面橡胶的弹性特质可以过滤骑行过程中车架传递的细碎振动，降低长时间骑行带来的脚部疲劳感。端部的带孔安装结构是核心安装边界，安装孔的同轴度、孔位与脚蹬主体的位置公差需要严格控制，保证装配后脚蹬可以顺畅绕安装轴转动，同时不会出现旷量过大导致的晃动问题，安装端的轴孔尺寸需要匹配对应车型的脚蹬安装轴径，装配后通过销轴锁紧，限制轴向窜动，同时保留转动自由度，在车辆发生倾倒时可以自动转动避让，降低脚蹬断裂的风险。主体的柱形分段橡胶结构做了等距环槽设计，除了提升摩擦性能之外，环槽结构还可以在鞋底沾附泥水时提供排水排泥的空间，避免泥膜覆盖接触面导致摩擦力下降，同时分段式的橡胶结构在局部出现磨损后，应力不会快速扩散到整个橡胶包覆层，能有效提升部件的整体使用寿命。铝合金骨架在橡胶包覆层内部做了嵌合结构设计，通过表面滚花、卡槽结构保证橡胶与铝基体的结合强度，避免长期踩踏过程中橡胶层与铝骨架出现脱层、移位的问题，端部的圆弧封边结构可以避免尖锐棱角划伤骑行者的裤腿或者脚踝，在发生剐蹭时也能降低对外部物体的损伤。设计过程中需要重点校核安装根部的结构强度，在承受垂直踩踏载荷、侧向冲击载荷时的应力分布，保证极限工况下铝骨架不会出现断裂失效，同时橡胶层的邵氏硬度需要控制在合理区间，过硬会导致减振效果不足，过软则会出现踩踏时形变量过大，影响脚部支撑的稳定性。
