轻量化镂空摇杆曲柄传动构件

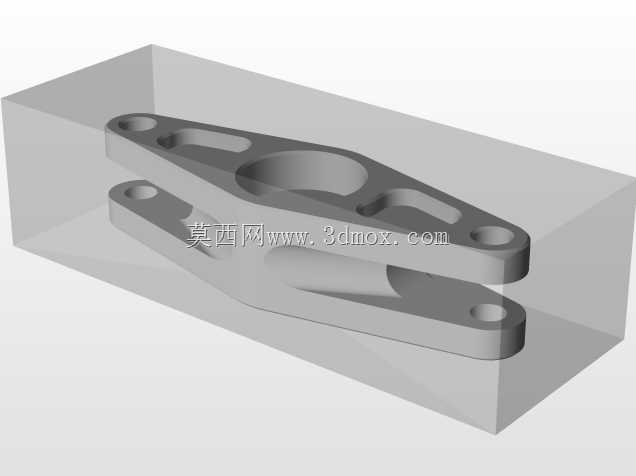

这类摇杆曲柄构件常见于需要往复摆动与回转运动转换的机械传动场景，在轻工自动化生产线的间歇送料机构、小型农用机具的动力传输单元、专用设备的执行端联动结构中都能见到它的应用，核心作用是将主动轴的回转动力转化为从动端的定角度往复摆动，或是反向将摆动输入转化为连续回转输出，是平面连杆机构里的核心传力零件。从结构设计来看，该构件采用了对称式双叉臂布局，两端分别设置同轴的铰接安装孔，一端用于连接动力输入的曲柄销，另一端对接执行端的摇杆铰接轴，中间的主体段做了大面积的镂空挖槽处理，并非为了造型美观，而是在保证整体抗弯、抗扭截面模量满足传力要求的前提下，尽可能削减零件自身的无效重量，降低传动过程中的往复惯性力，减少高速摆动工况下的机构振动与额外动力损耗。设计时首先要确定两端铰接孔的中心距，这个尺寸直接决定了摇杆的摆动行程范围，需要匹配整套连杆机构的动程要求，孔位的同轴度、孔与端面的垂直度公差需要严格控制，避免装配后出现卡滞、铰接副偏磨的问题。零件的安装边界需要结合配套的坯料尺寸、周边铰接件的运动包络来确定，外轮廓的圆弧过渡都是为了避免运动过程中与周边固定构件、传动件发生干涉，同时减少应力集中，提升交变载荷下的零件疲劳寿命。构件上预留的加工坐标系基准，是为了在数控铣削加工时方便找正装夹，保证各个安装孔、配合面的加工精度，坯料采用方块料加工时，坐标系设定在坯料基准角可以减少对刀步骤，提升加工效率。实际选型应用时，需要根据传递的扭矩大小核算构件最薄截面的强度，确认铰接孔的配合公差适配对应的销轴尺寸，同时要验算整个摆动行程内，构件的镂空边缘不会与相邻的连杆、机架部分发生运动干涉，保证机构运行顺畅。
