RX270型六轴工业机械手臂三维设计

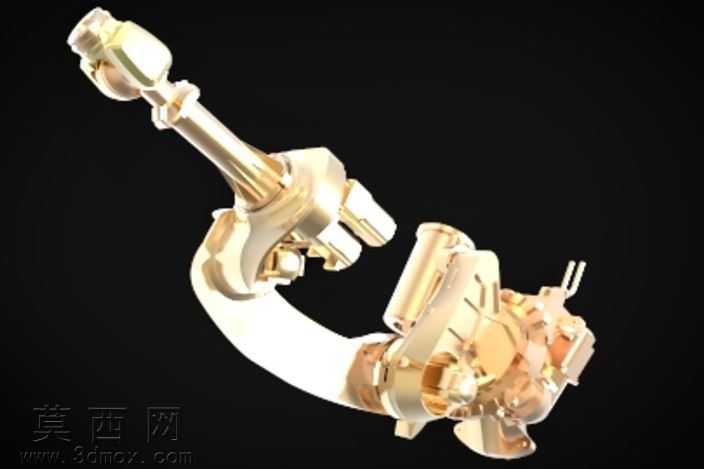

本作品为RX270型号六轴机械手臂的三维数字化模型，建模过程严格参考实体工业机器人的结构比例完成，整体采用全参数化建模逻辑搭建，确保各关节部件的尺寸匹配度与实际产品一致。模型完整还原了六轴串联机械臂的全部结构组成，从底部的固定安装基座开始，依次构建了腰转关节、大臂摆动关节、小臂俯仰关节、腕部旋转关节、腕部摆动关节以及末端执行器连接法兰，每一处关节的连接结构、传动部件的外形轮廓都做了精细化还原，没有省略关键的结构细节。材质渲染阶段，针对工业机器人常用的铸造金属机身、漆面防护层做了区分处理，整体机身采用醒目的工业黄色漆面材质，还原了实体设备的防护涂层质感，基座部分做了哑光铸铝材质的区分，关节处的密封结构、连接螺栓的细节都搭配了对应的金属材质表现，渲染背景采用纯色渐变背景，突出机械臂本身的结构轮廓，通过柔和的环境光影打光，清晰展现出各部件的衔接关系与曲面造型。设计思路上，优先保证六轴机械臂的运动学结构合理性，各关节的转动副位置完全对应实际六轴机器人的运动轴线，模型的各部件为独立可拆分的实体结构，可直接用于运动仿真演示、装配干涉检查，也可作为自动化产线布局的数字化样机组件使用。模型的曲面过渡处理流畅，大臂与小臂的流线型铸造外壳完全还原实体设备的造型，没有出现破面、曲面畸变等建模问题，关节处的走线槽、安装定位孔等细节结构也做了1:1的还原，既保证了整体外观的还原度，也兼顾了结构层面的准确性，能够满足工业设计演示、教学示例、产线方案可视化等多场景的使用需求。
