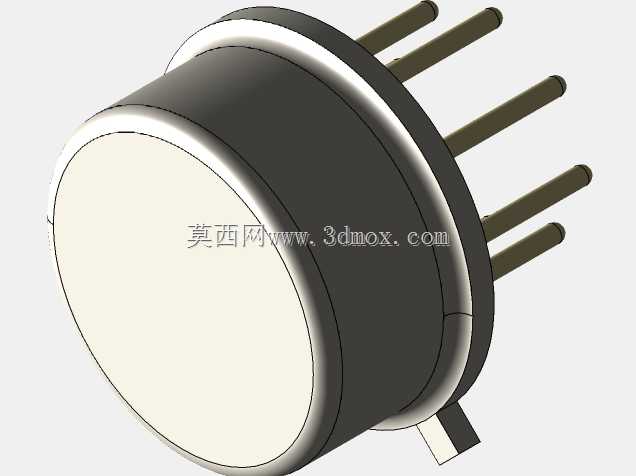

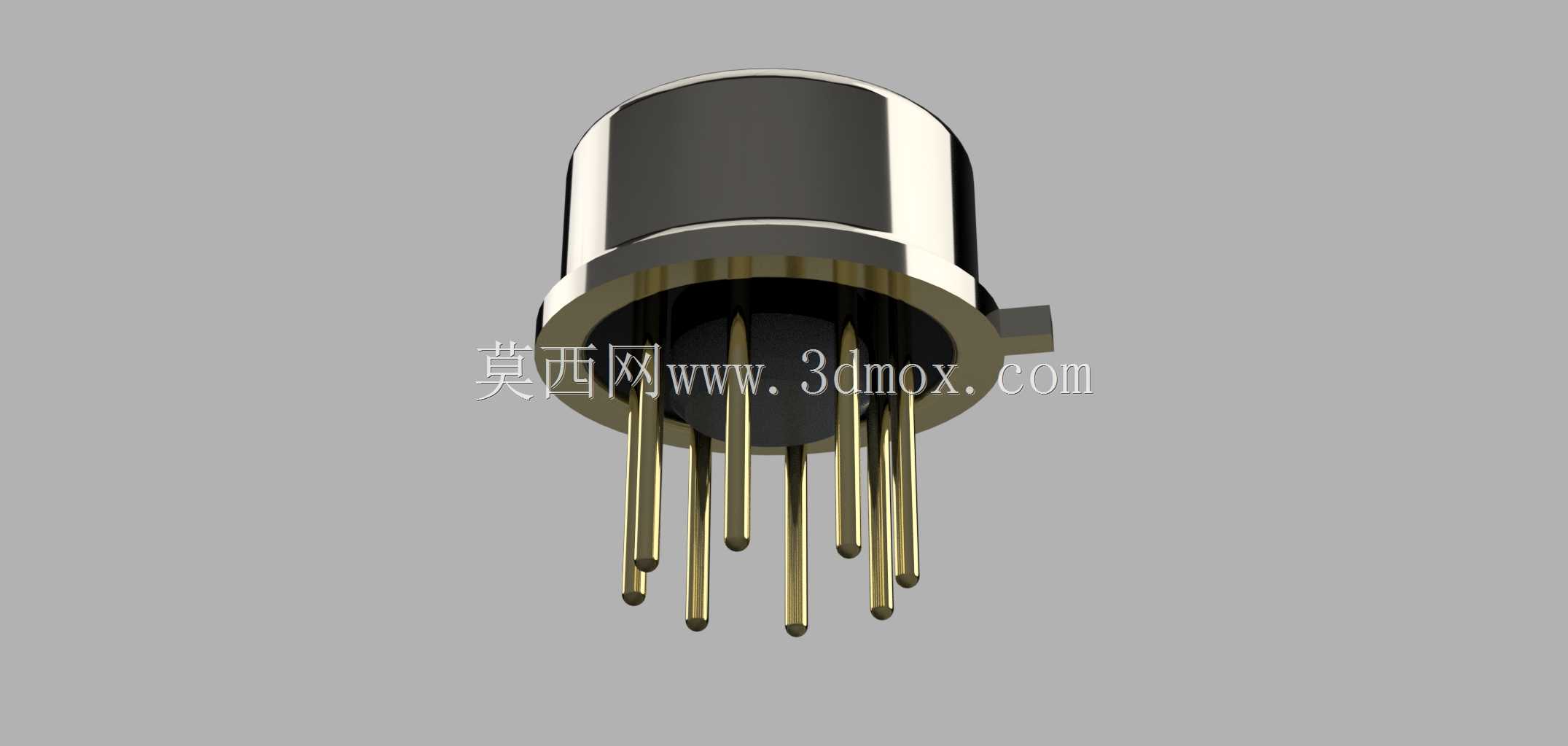

TO-99封装金属直插电子元件基座结构

在半导体分立器件、高可靠性模拟集成电路的封装选型场景里，TO-99封装的金属基座是小尺寸气密封装场景下的常用结构件，这类结构多用于军工级运算放大器、高精度温度传感器、光电探测器件的封装载体，能在高低温交变、强振动、高湿度的恶劣工况下为内部芯片提供稳定的机械支撑与气密环境保护。从结构设计逻辑来看，该基座采用可伐合金作为管壳主体材料，匹配玻璃烧结引脚工艺，让金属管壳与金属引脚之间形成可靠的绝缘密封层，避免外界水汽、杂质侵入管壳内部损伤芯片，同时金属外壳本身具备优异的电磁屏蔽效能，能降低外界电磁干扰对内部高灵敏度信号链路的影响。引脚部分采用等圆周排布的直插式设计，单根引脚的直径、伸出长度都严格适配标准TO-99封装的PCB焊盘孔径，安装时引脚穿过PCB对应焊盘后采用波峰焊或手工焊即可完成固定，管壳底部的定位凸台能在插件时快速对齐安装位置，避免引脚偏斜导致的焊接虚接问题。管壳的圆柱外形尺寸完全遵循TO-99封装的行业通用规范，外径、总高度、引脚间距都满足通用IC插座、散热帽的适配要求，设计时特意控制了引脚的同轴度公差，保证每根引脚的位置度偏差在插件允许的范围内，避免批量生产时出现插件卡料的问题。不同于塑封封装的结构，这种金属气密封装的基座可以在-55℃到125℃的宽温域环境下保持结构稳定性，玻璃烧结层不会因为温度循环出现开裂漏气的问题，适合应用在航空航天机载设备、工业测控模块、井下勘探仪器这类对器件可靠性要求极高的设备中。在进行整机结构设计时，选用该封装结构的元件不需要额外设计复杂的密封防护结构，只需要在PCB布局时预留对应直径的安装空间，保证管壳外壳与系统接地端可靠连接，就能充分发挥其屏蔽与防护性能，同时直插引脚的结构也方便售后维修时的元件拆换，不需要专用的热风返修设备即可完成更换操作。
