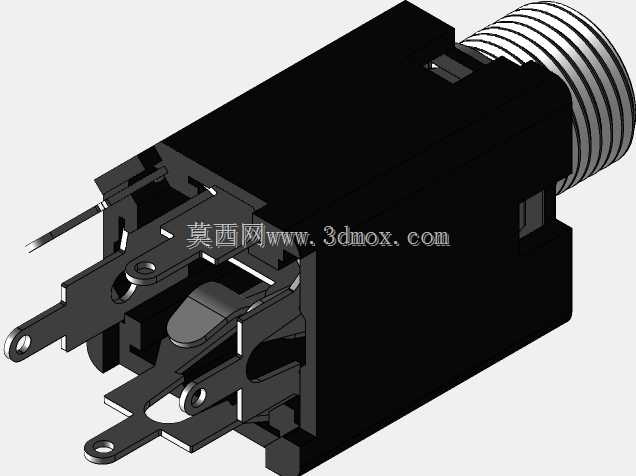

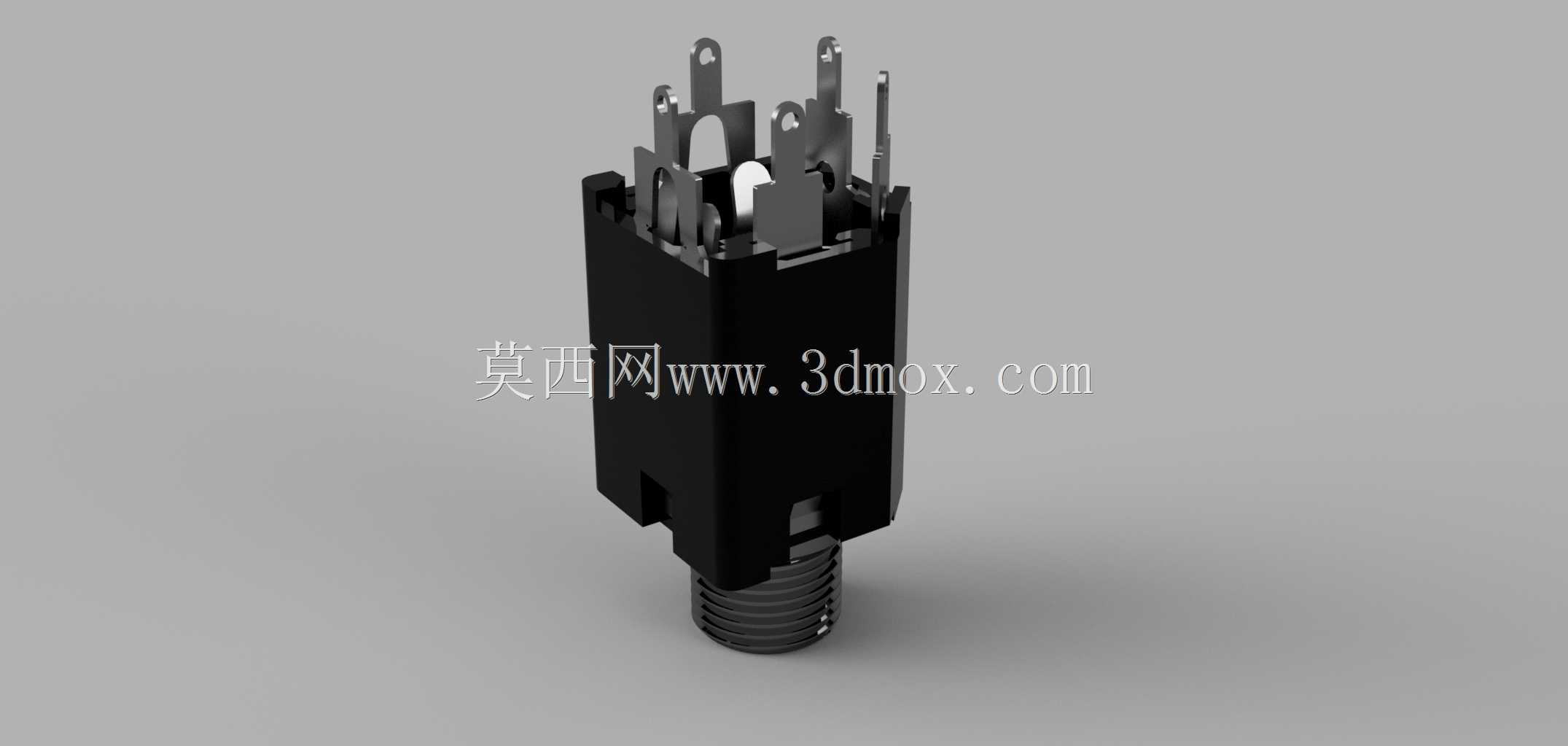

带开关1/4规格立体音频插孔结构

　　这类带开关的1/4立体声音频插孔，是音频设备接口链路里的常用接插件，常见于专业调音台、吉他效果器、舞台功放、桌面HiFi设备的面板安装场景，用来匹配6.35mm规格的大三芯音频插头，实现平衡立体声信号的导通传输，同时自带的开关结构可以在插头插入时自动切换设备内部信号通路，比如断开内置扬声器回路、切入外接音频输出链路，省去额外的机械切换开关，简化设备面板的布局设计。从结构设计逻辑来看，插孔主体采用绝缘塑壳作为基座载体，将多组导电接触弹片、定位引脚、安装螺纹柱集成在统一基座上，前端的外螺纹结构配合配套螺母，可以从设备面板内侧向外穿出后锁紧固定，适配常规厚度的设备钣金或塑料面板，安装时不需要额外设计复杂的卡扣结构，

　　仅需在面板上开出对应直径的安装圆孔，预留好引脚焊接的空间即可完成装配。接触弹片采用弹性铜材冲压成型，表面做镀镍或镀金处理来降低接触电阻、提升抗磨损能力，不同弹片分别对应左声道、右声道、接地以及开关触发触点，当6.35mm插头插入时，插头的金属外壳会先接触接地弹片实现静电泄放，随后依次推动声道弹片与对应触点贴合导通，同时顶开常闭的开关触点完成通路切换，整个动作行程匹配标准插头的插入深度，不会出现接触不良或者插不到位的情况。引脚部分分为焊接引脚与定位引脚，定位引脚直径更粗，插入PCB对应安装孔后可以承受插头插拔时的侧向力，避免焊接点受外力拉扯脱焊，焊接引脚的间距符合常规波峰焊的工艺要求，不需要额外做特殊治具就能完成批量焊接。

　　在做整机结构设计时，需要注意插孔尾部的引脚伸出长度，预留足够的PCB布线与焊接操作空间，同时要考虑插头插入后尾部的线缆弯折半径，避免设备内部其他元器件干涉插头的插拔动作，插孔塑壳的侧边设置有防转定位凸台，卡在面板对应的定位缺口里，可以防止螺母锁紧时插孔本体跟着转动，保证引脚与PCB焊盘的对位精度。这类插孔的接触弹片经过寿命设计，可以承受数千次的插拔循环，接触电阻保持在稳定区间，不会因为长期使用出现信号衰减或者接触杂音的问题，开关触点的导通逻辑经过优化，插头插入瞬间的开关切换时序合理，避免出现插拔时的爆音问题，适合在对音频信号稳定性有要求的专业音频设备中使用。
