台式机CPU风冷散热模组结构设计

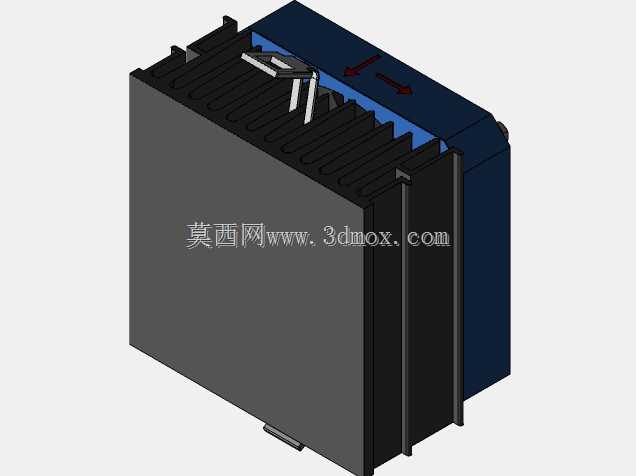

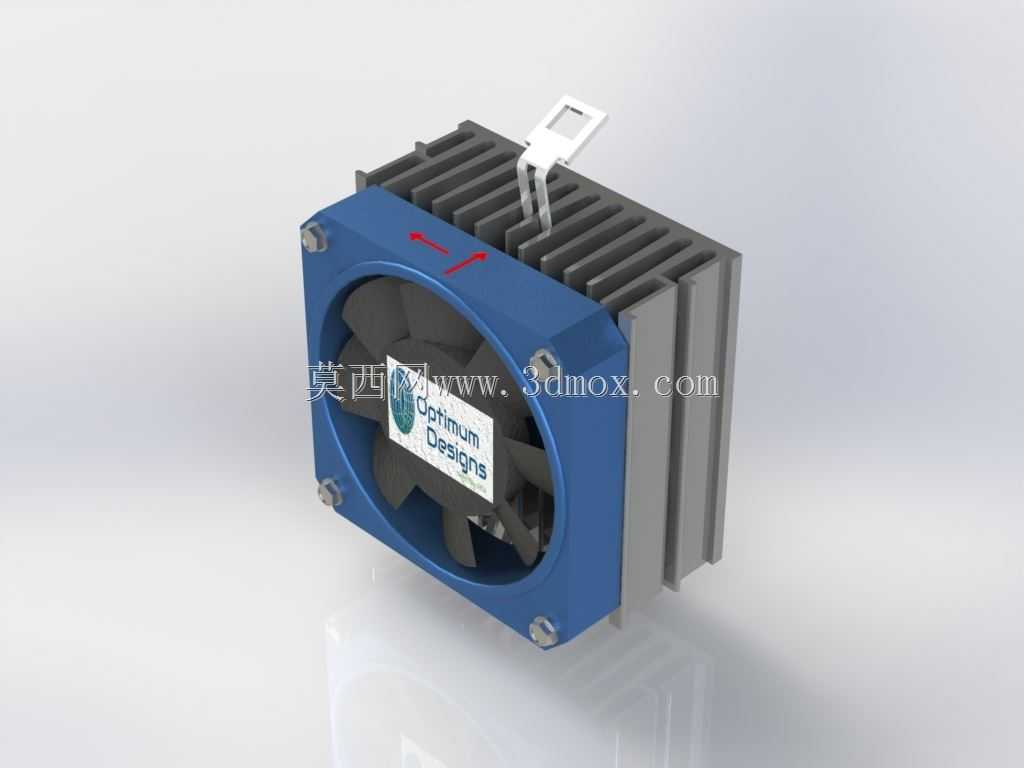

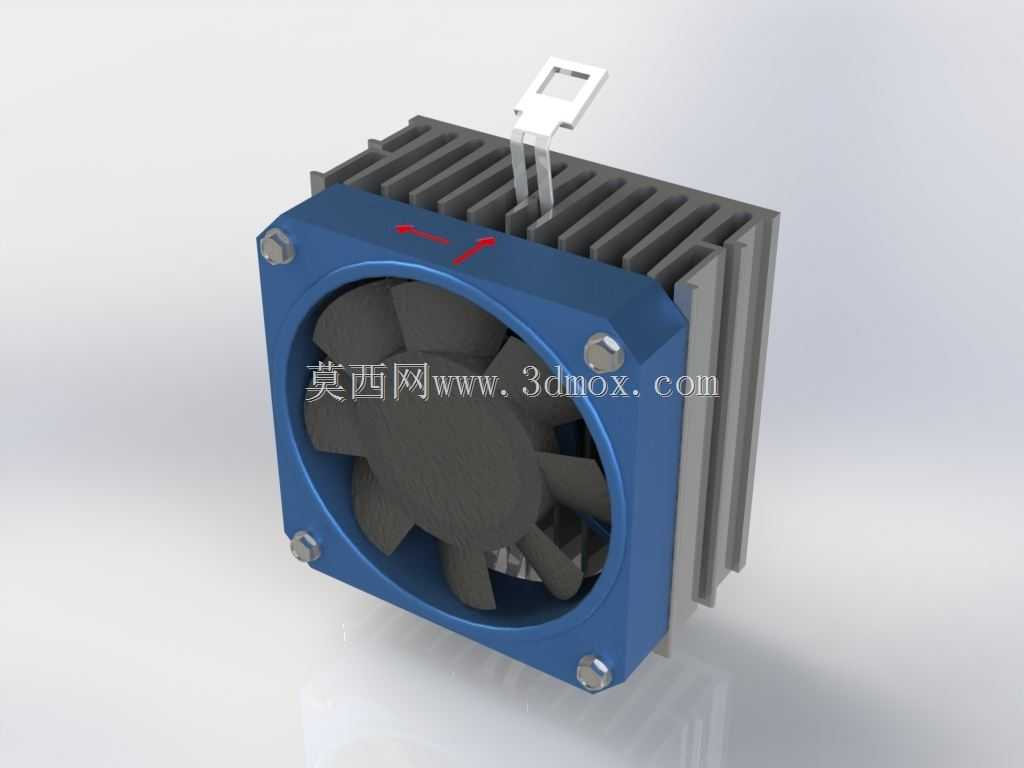

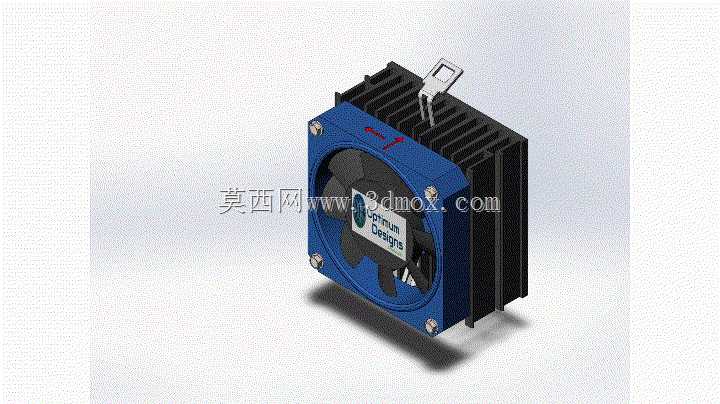

　　日常桌面级计算机运行过程中，CPU作为核心运算单元持续高负载工作时会产生大量积热，若热量无法及时导出，会触发处理器降频保护，直接影响整机运算稳定性，严重时甚至会造成硬件永久性损伤，这款风冷散热模组就是针对桌面级常规功耗处理器设计的主动散热解决方案。从结构组成来看，整套模组分为主动送风单元与被动导热单元两部分，被动导热部分采用挤压成型的铝制鳍片组，鳍片之间预留均匀的通风流道，能够在有限的体积内最大化拓展散热接触面积，鳍片基座做了平整化处理，安装时配合导热介质可与CPU顶盖紧密贴合，减少接触热阻，将处理器产生的热量快速传导至整片鳍片区域。主动送风单元采用标准尺寸的轴流风扇，通过四角的减震固定螺丝与蓝色塑料外框连接，

　　外框再通过卡扣结构与鳍片组锁紧，避免风扇运行时的振动传递到主板造成共振异响，风扇扇叶采用动平衡校准设计，运行时可产生定向的轴向气流，高速穿过鳍片间的流道，通过强制对流将鳍片上携带的热量快速带出机箱内部。设计过程中需要重点考量安装边界的适配性，顶部的弹性金属卡扣是针对主流台式机主板CPU插座的固定扣具设计，安装时无需额外打孔，直接卡入插座两侧的固定挂点即可完成锁紧，卡扣的预紧力经过反复调校，既可以保证散热基座与CPU顶盖紧密贴合，又不会因压力过大造成处理器基板或主板PCB变形。整套模组的外形尺寸控制在常规机箱CPU散热限高范围内，不会遮挡内存条插槽区域，也不会与机箱侧盖产生安装干涉，适配绝大多数ATX、MATX版型的台式机主板。

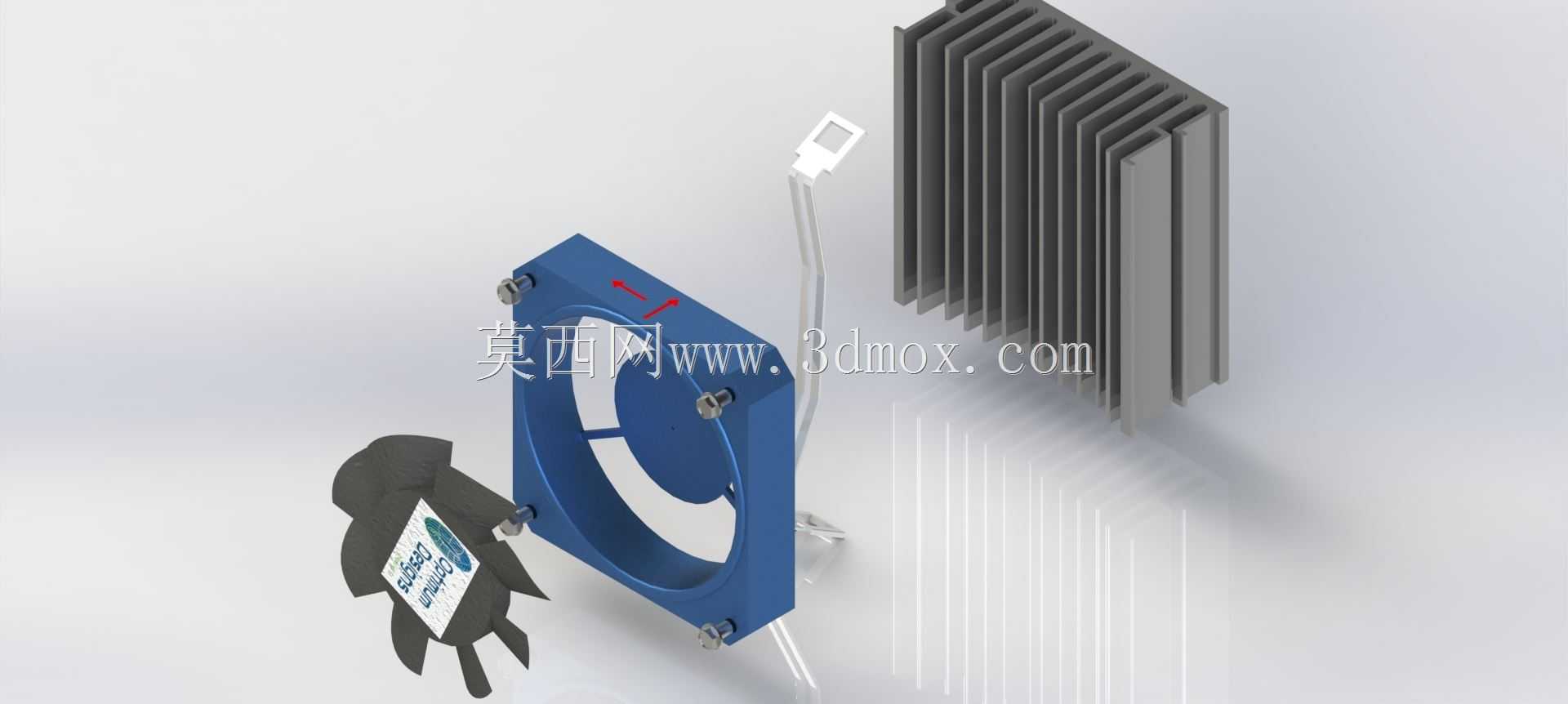

　　从实际使用场景来看，这款散热模组可满足日常办公、轻度设计渲染、常规电竞游戏等场景下的CPU散热需求，相比水冷散热结构，没有漏液风险，结构简单可靠，后期维护仅需清理鳍片间积灰即可，长期使用故障率极低。建模过程中完整还原了所有零件的装配关系，包括风扇内部的扇叶、轴承位结构，鳍片的厚度与间距参数，固定卡扣的弯折角度与弹性行程，外框的加强筋结构都做了1:1还原，可直接用于散热结构选型参考、装配工艺验证，也可作为电脑整机装配模拟的配套组件使用。
