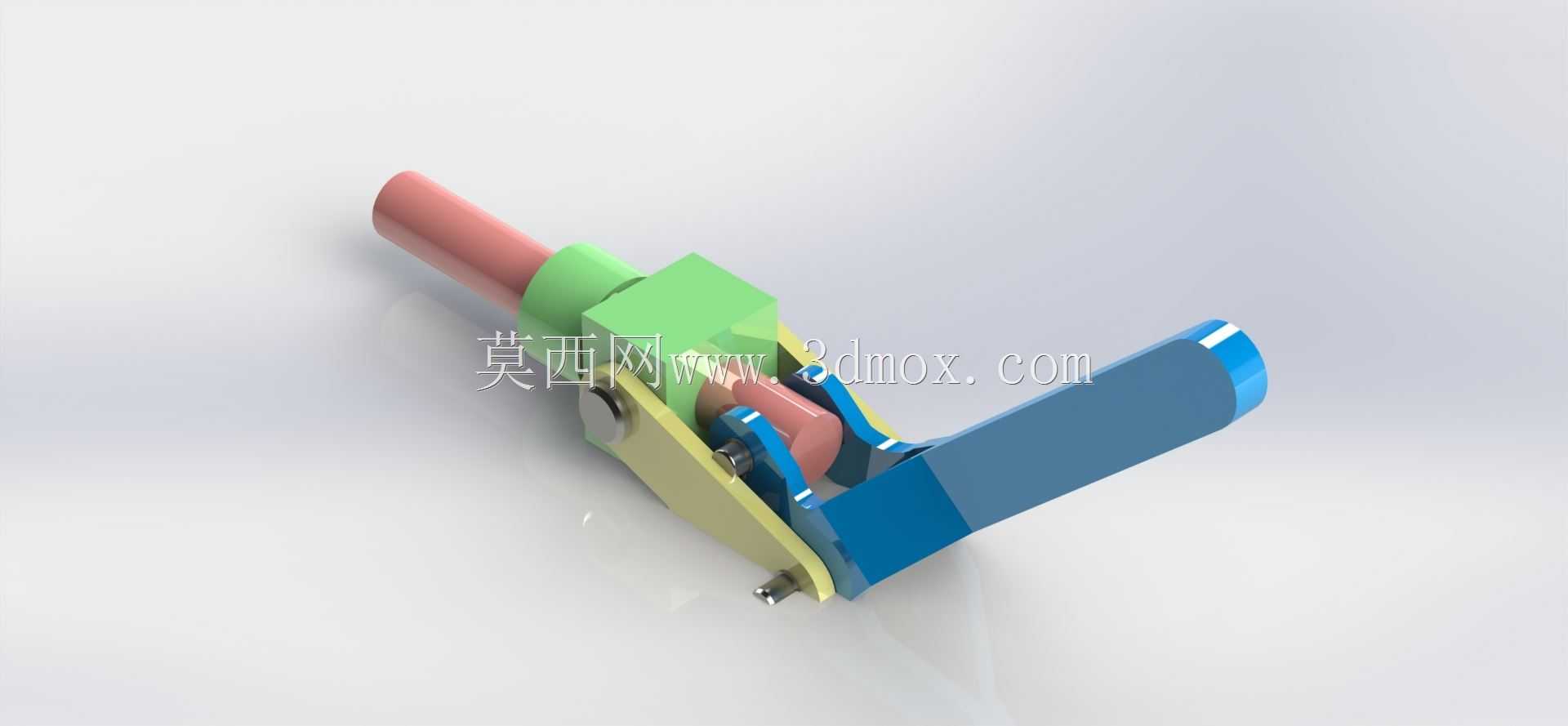

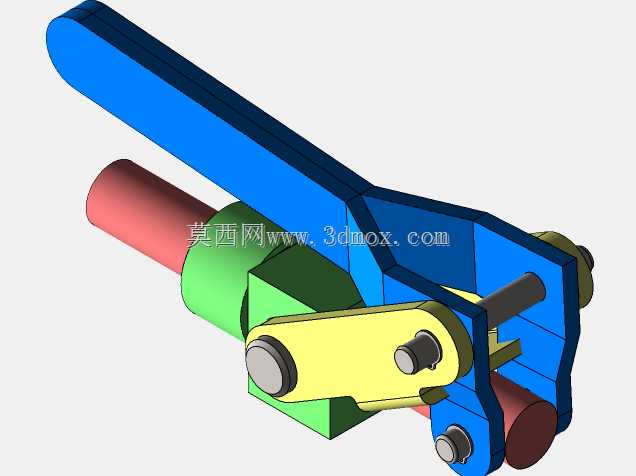

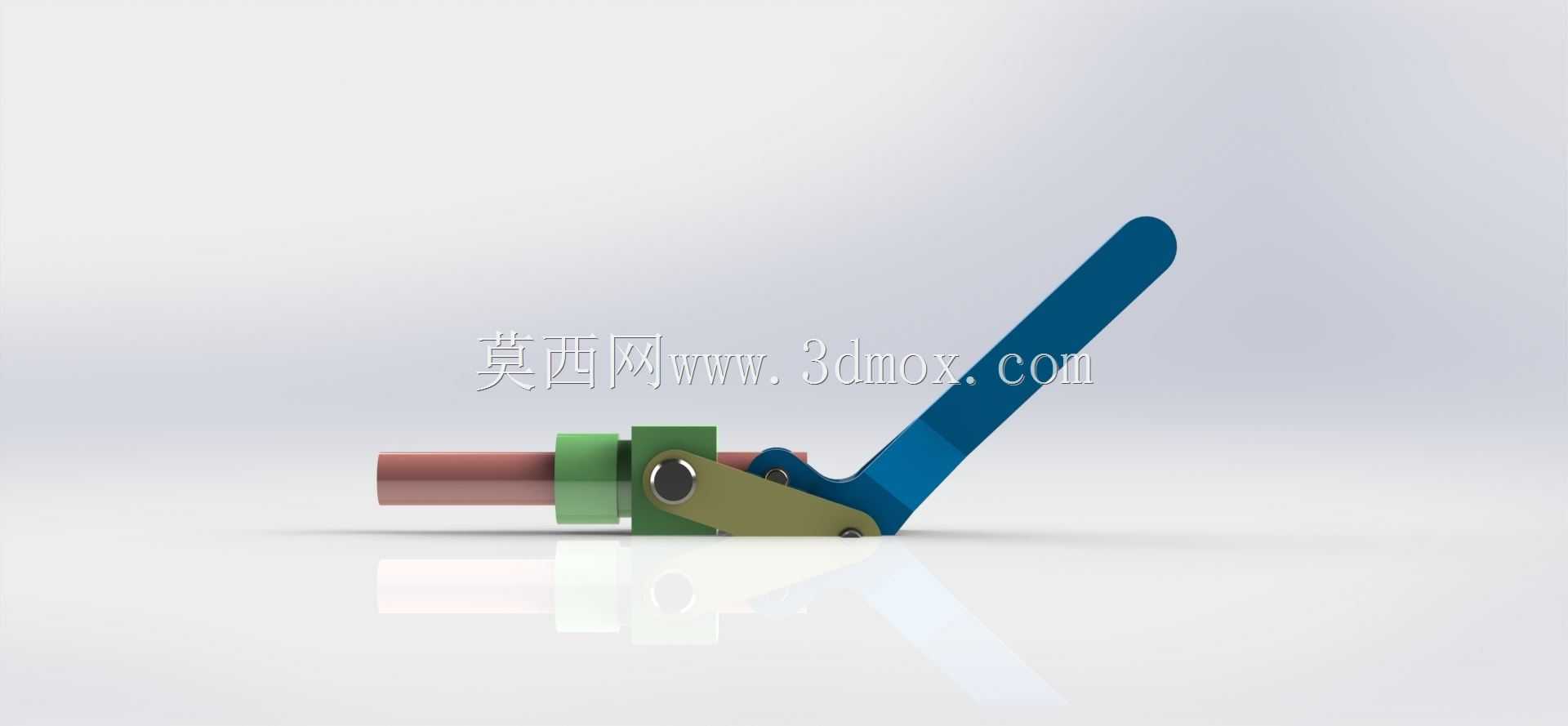

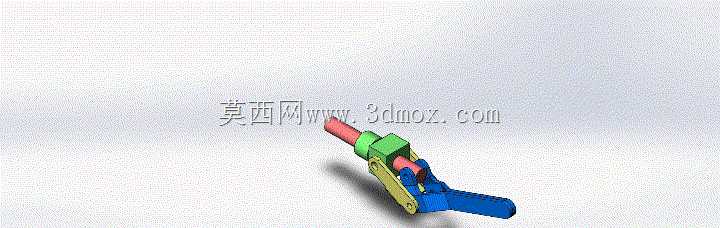

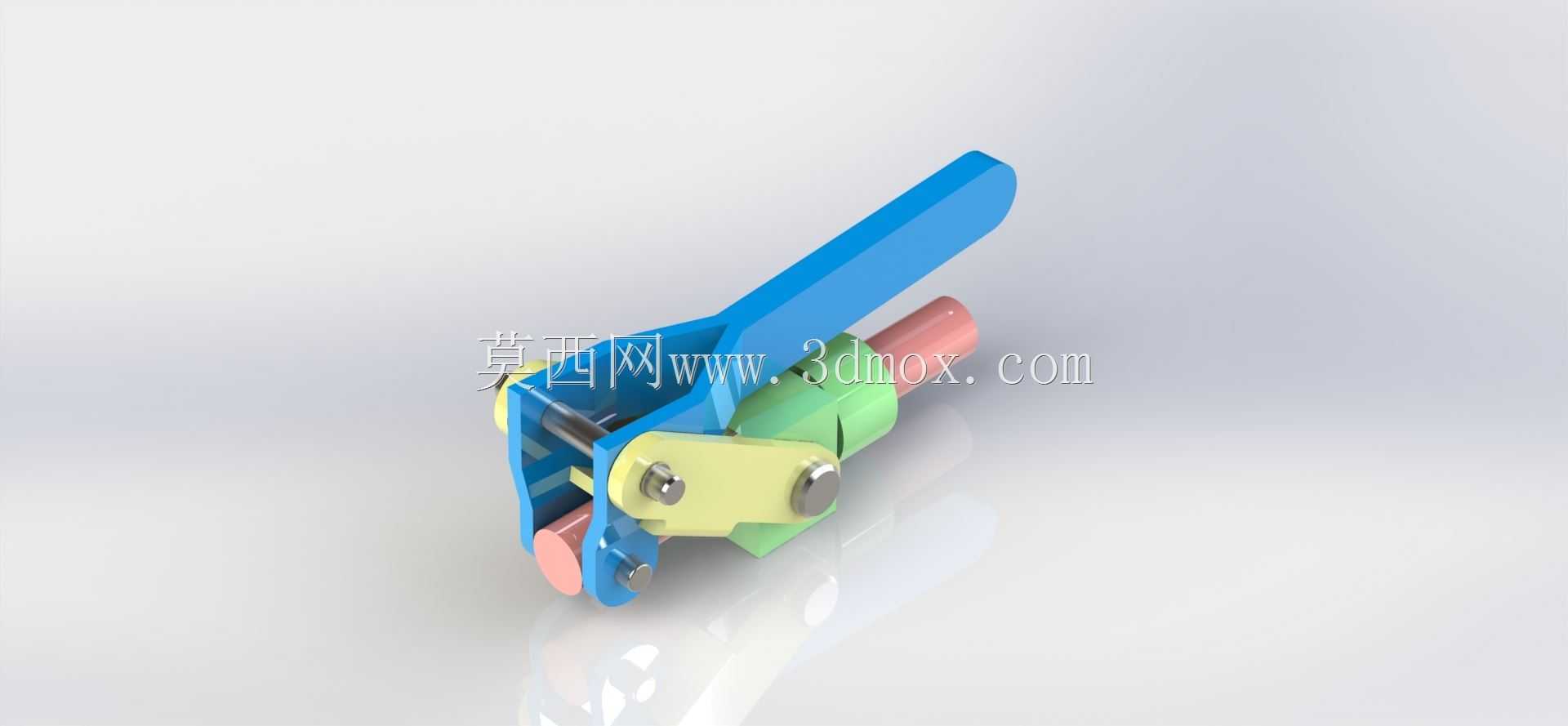

紧凑型肘节式柱塞夹紧锁紧机构

　　这款肘节式柱塞夹紧件，在工装治具、生产线定位工位、小型设备快锁结构里的应用十分普遍，很多需要频繁插拔定位、快速锁紧释放的工位，都会优先选这类结构来替代传统螺纹锁紧，能大幅减少操作工时，降低操作人员的动作强度。从实际使用场景来看，它可以直接穿过设备面板、安装支架板或者型材角架完成固定，不需要额外设计复杂的安装座，对安装空间的包容度很高。安装时适配直径3/4英寸的光孔，也可以适配3/4-16规格的英制螺纹孔，或是M20x1.5的公制螺纹孔，直接用配套的锁紧螺母就能完成主体固定，安装环节不需要特殊工装，普通扳手就能完成装配。它的旋转夹头支持手柄在360度范围内任意位置定位，不会因为安装角度的限制影响操作手感，不管是横向安装、

　　竖向安装还是斜向布置在工装侧面，操作人员都能把手柄调整到最顺手的操作方位，不会出现手柄被周边结构干涉、没法施力的情况。柱塞的有效行程为1-1/2英寸，柱塞端部做了攻丝处理，可适配5/16-18规格的英制心轴，也能兼容M8公制规格的连接心轴，用户可以根据自己的定位需求，更换不同长度、不同端头形式的心轴，适配不同厚度的工件定位、不同深度的锁孔需求，不需要额外改制主体结构。结构上采用肘节过死点锁紧原理，锁定后不管是柱塞伸出的顶紧位置，还是柱塞缩回的释放位置，都能保持稳定的锁止状态，不会因为设备运行的振动、工件的受力反冲出现松脱，额定承载能力可达300磅，完全能满足小型工装定位、轻型工件夹紧的受力需求。如果有特殊的对位需求，

　　还可以搭配自调整柱塞配件，抵消安装孔位的微小偏差，降低安装时的对位精度要求，减少装配调试的工作量。这类夹紧件的结构设计充分考虑了现场使用的便利性，外露的操作手柄做了加宽处理，操作人员戴劳保手套也能轻松施力，扳动的行程短，锁紧和释放的动作可以在一秒内完成，比传统的螺纹旋钮锁紧效率高很多，在批量生产的工装工位上使用，能有效压缩单件装夹的辅助时间。整体结构的运动部件做了限位设计，不会出现手柄过扳损坏内部结构的情况，长期反复使用也能保持稳定的锁紧力，不需要频繁调整锁紧间隙，日常维护只需要定期在铰接点滴注少量润滑油即可，维护成本极低。
