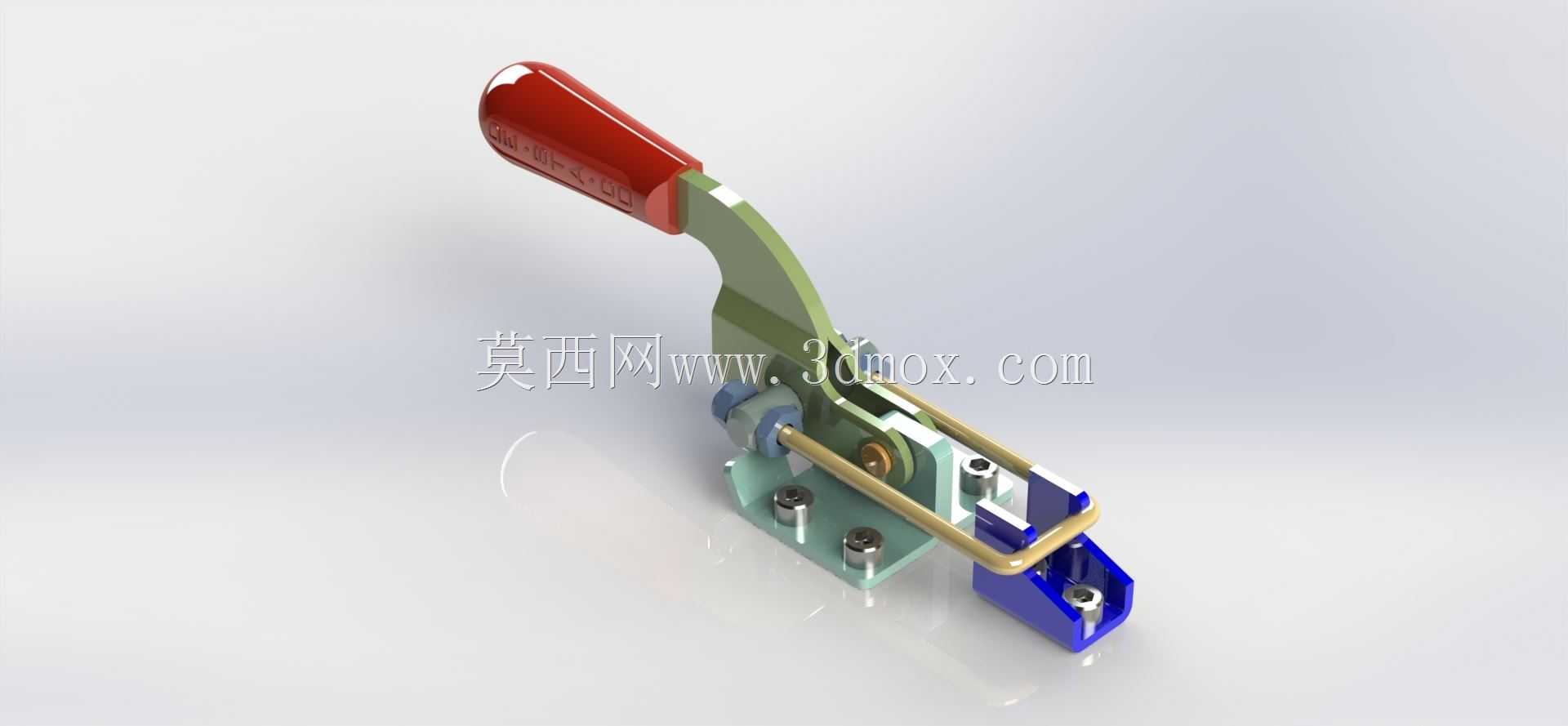

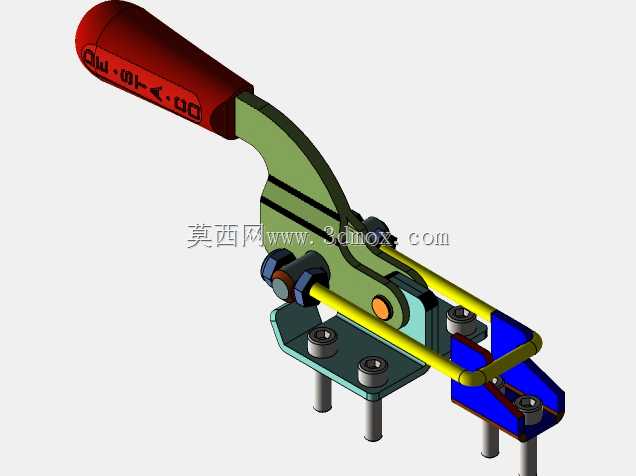

带螺纹U型栓拉力式卡箍快夹结构

在工装治具搭建、小型工件装配定位、非标设备工位固定场景里，这类带螺纹U型栓的拉力式卡箍快夹是很常用的手动锁紧部件，很多做治具设计的工程师在做快速压紧方案时，都会优先考虑这类结构，相比螺栓拧接的固定方式，它的操作效率要高很多，单次锁紧和释放只需要扳动一次手柄，不需要反复拧动螺母，在需要频繁拆装工件的工位上，能大幅减少辅助操作时间。从结构功能上看，它依靠手柄扳动过程中的连杆过死点特性实现锁紧，锁紧后会形成机械自锁，不会因为工件受振动或者外力拉扯出现松脱，前端的螺纹U型栓可以根据被固定件的厚度、安装座的间距做一定范围的调节，适配不同的装夹厚度需求，不需要针对每一种装夹厚度单独定制压头，通用性比固定压头的快夹更好。设计这个结构的时候，首先要考虑的是安装基准的边界，底座上的两个安装孔是用来把整个夹钳固定在工装基板或者设备机架上的，安装孔的孔距、孔径要匹配常用的工装安装规格，保证安装时不需要额外扩孔或者转接；其次是连杆机构的行程设计，要保证手柄扳到锁紧位置时，U型栓的拉力刚好达到锁紧需求，同时手柄打开时，U型栓的抬起高度足够让工件顺利取放，不会出现干涉。整个夹钳的受力路径很清晰，扳动手柄时，力通过铰接的连杆传递到前端的U型拉栓上，拉栓把拉力传递到被压紧的工件上，底座作为受力支撑件，要承受锁紧时的反向拉力，所以底座的安装面必须和工装基板完全贴合，避免锁紧时底座出现翘曲影响锁紧力。手柄部分做了包覆设计，增大操作时的摩擦力，手上沾有少量切削液或者油污的时候也能顺利扳动，不会打滑。铰接位置的销轴要做耐磨处理，因为快夹是反复操作的部件，频繁扳动如果销轴磨损过快，会出现锁紧间隙变大、自锁失效的问题。U型栓的螺纹部分要保证调节顺畅，锁紧时螺纹受力均匀，避免出现偏载导致螺纹滑牙。在实际选型使用的时候，要注意这个夹钳的锁紧拉力上限，不能用它来固定超过额定锁紧力的工件，否则会出现连杆变形或者自锁失效的问题，安装时要保证U型栓的拉力方向和安装面垂直，避免出现侧向力，长期受侧向力会导致铰接部位过早磨损，缩短使用寿命。这类快夹常被用在焊接工装的工件定位、小型装配线的工件临时固定、检测工位的工件压紧，还有一些需要快速开合的舱门、盖板的固定场景，相比磁吸固定、螺栓固定，它的可靠性更高，操作更便捷，而且不需要额外配套工具，徒手就能完成操作。
