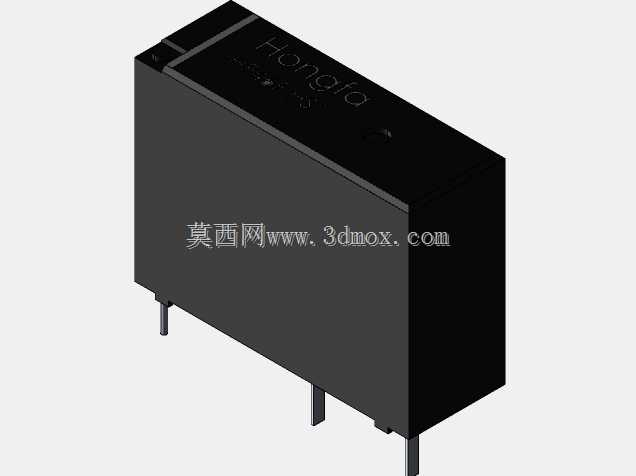

宏发HF47F_HS1小型PCB用继电器结构

在工业控制板卡、消费电子控制模组、小型自动化设备的控制回路设计中，PCB直插式继电器是实现小信号控制大功率负载通断的核心元件，这款宏发HF47F_HS1继电器的三维结构，完全还原了实物的装配特征与安装边界，能直接嵌入PCB Layout的三维校验环节，避免结构干涉问题。从实际选型应用来看，这类继电器常被用在智能家居控制板、小型PLC扩展模块、电源切换回路、家电主控板中，承担弱电控制强电的隔离切换功能，线圈侧接收主控芯片输出的低压控制信号，触点侧承载交流或直流负载的通断，相比同规格的其他继电器，这款产品的塑壳外形做了窄体优化，在排布密集的PCB板上能节省更多板面空间，适合多通道控制回路的密集排布场景。做结构设计时，首先要关注的就是安装引脚的位置度，这款继电器采用直插式引脚设计，引脚的伸出长度、引脚间距完全匹配常规PCB板的通孔设计参数，建模时严格还原了引脚的直径与伸出长度，在做板卡装配模拟时，可以直接校验引脚与焊盘的对位精度，同时也能核对继电器本体与周边电容、端子、散热片等元件的安全间隙，避免波峰焊时出现元件碰撞、或者高压回路间隙不足的问题。产品的塑壳外壳采用黑色阻燃材质，表面的品牌标识位置、壳体的脱模斜度、底部与PCB板面的贴合间隙都做了1:1还原，壳体侧面的卡扣结构也完全复刻，方便结构工程师评估外壳拆卸、维修替换的操作空间。从功能特性上看，这款继电器属于超小型功率继电器，触点的载流能力能覆盖多数民用与工业低压控制场景，线圈的功耗控制在较低水平，不会给板卡的电源回路带来额外的负载压力，建模时特意保留了壳体顶部的标识区域特征，方便在生成BOM表、装配指导文件时能快速识别元件型号。在做整机结构布局时，还要考虑继电器的安装高度，这款产品的本体高度适配多数薄型控制盒的内部空间，不会出现盒盖合模时顶住继电器顶部的问题，同时本体的长宽尺寸经过优化，在多只继电器并排安装时，相邻继电器之间预留了足够的散热间隙，避免长时间工作时热量累积导致的触点寿命下降。很多工程师在做PCB三维装配时，常遇到继电器模型与实物尺寸不符导致的干涉问题，这款结构模型严格按照实物测绘尺寸搭建，所有的安装边界、外形公差都控制在实际生产允许的范围内，不管是做板卡的结构校验，还是做整机的装配模拟，都能直接调用，不需要反复核对尺寸调整模型，能大幅缩短前期设计的校验周期，减少打样后出现结构干涉的返工概率。
