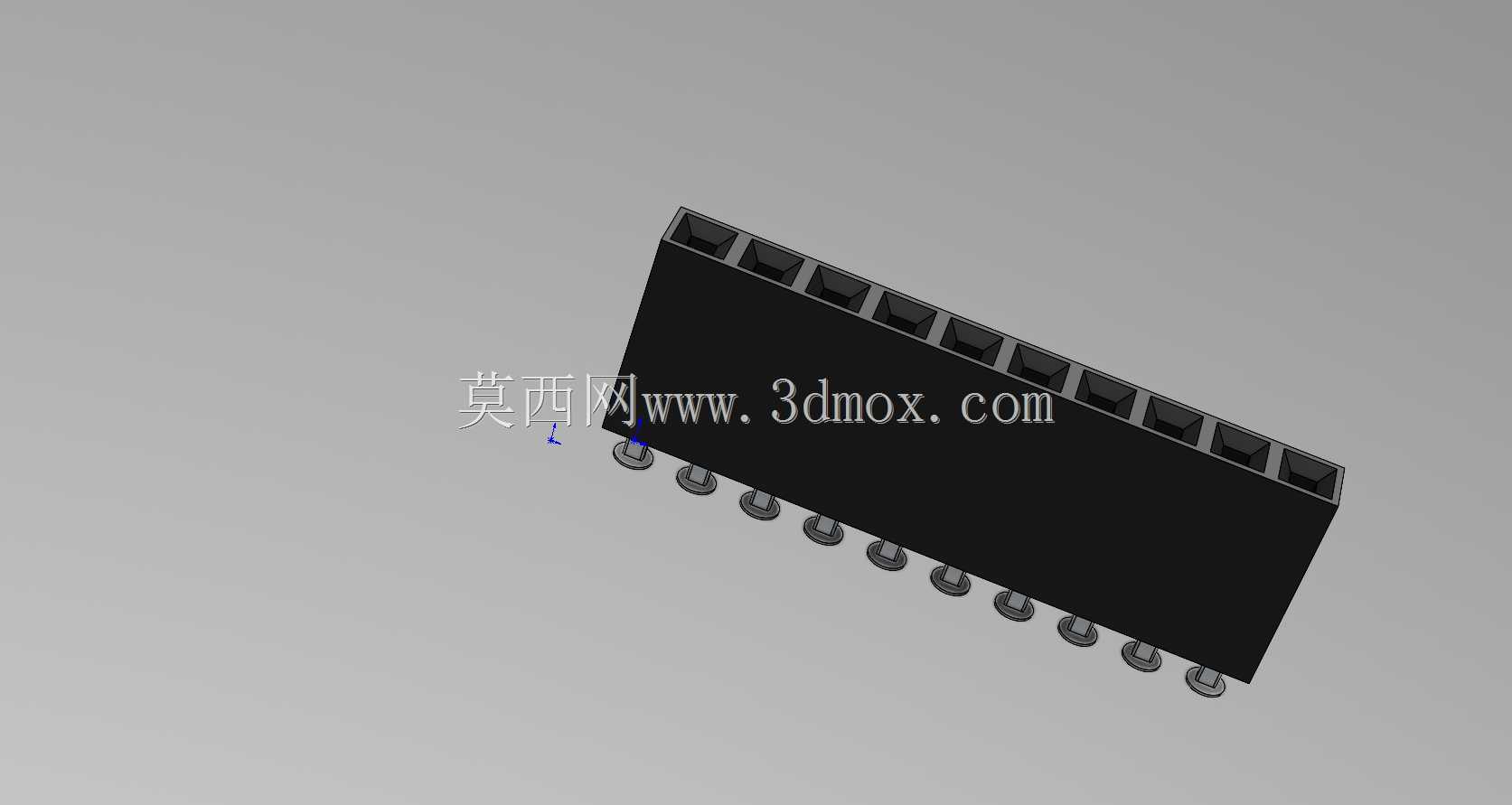

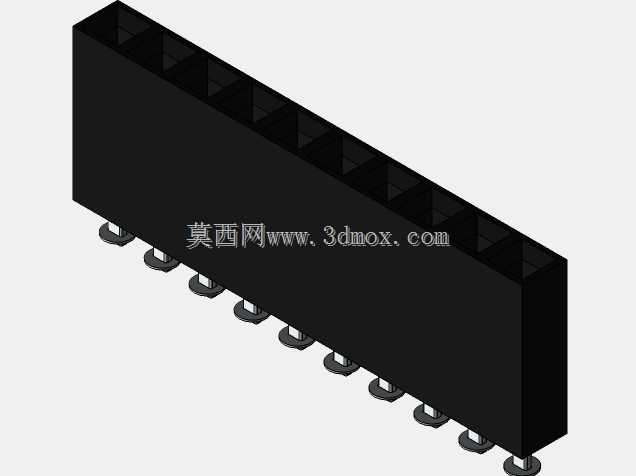

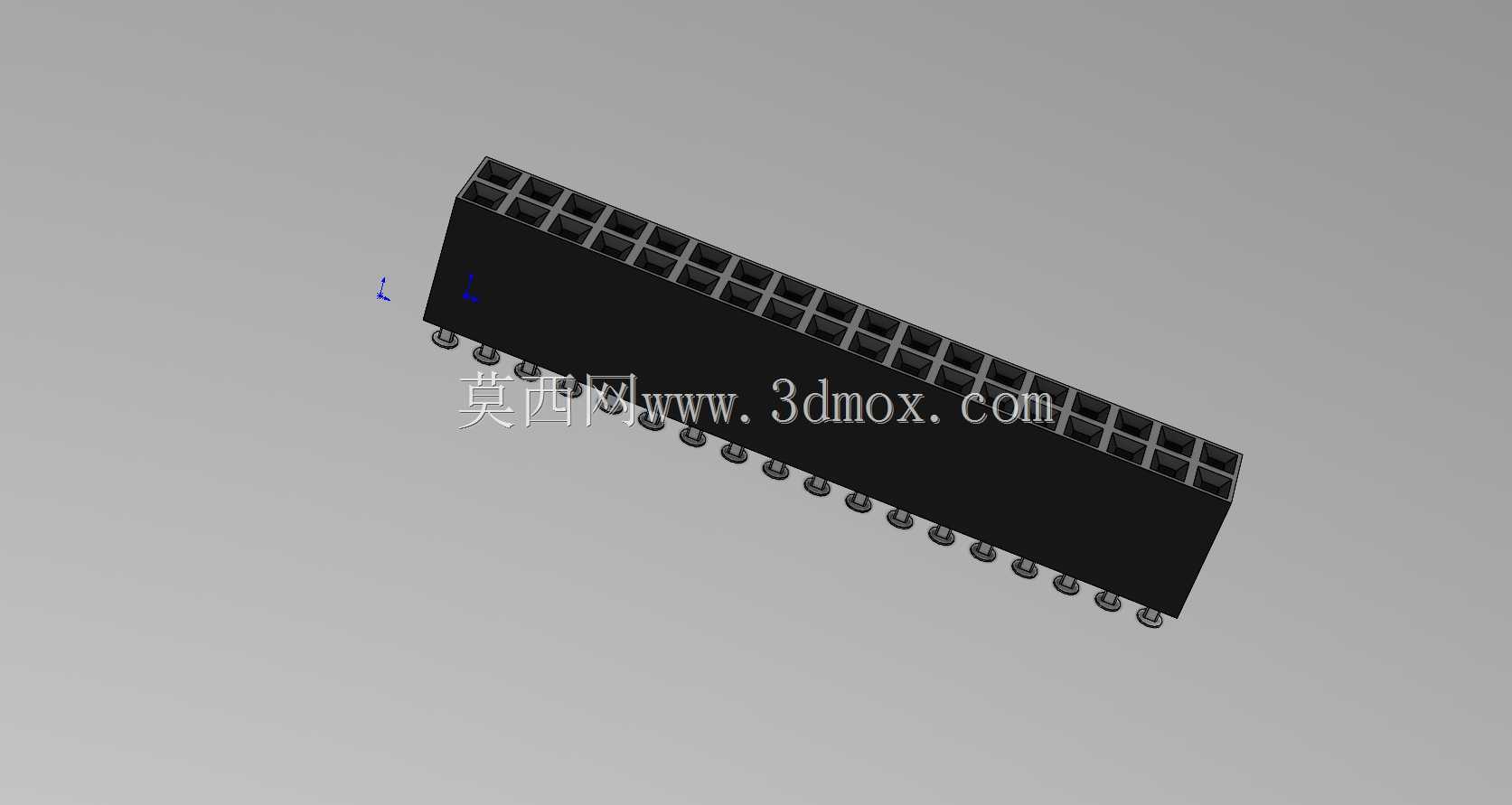

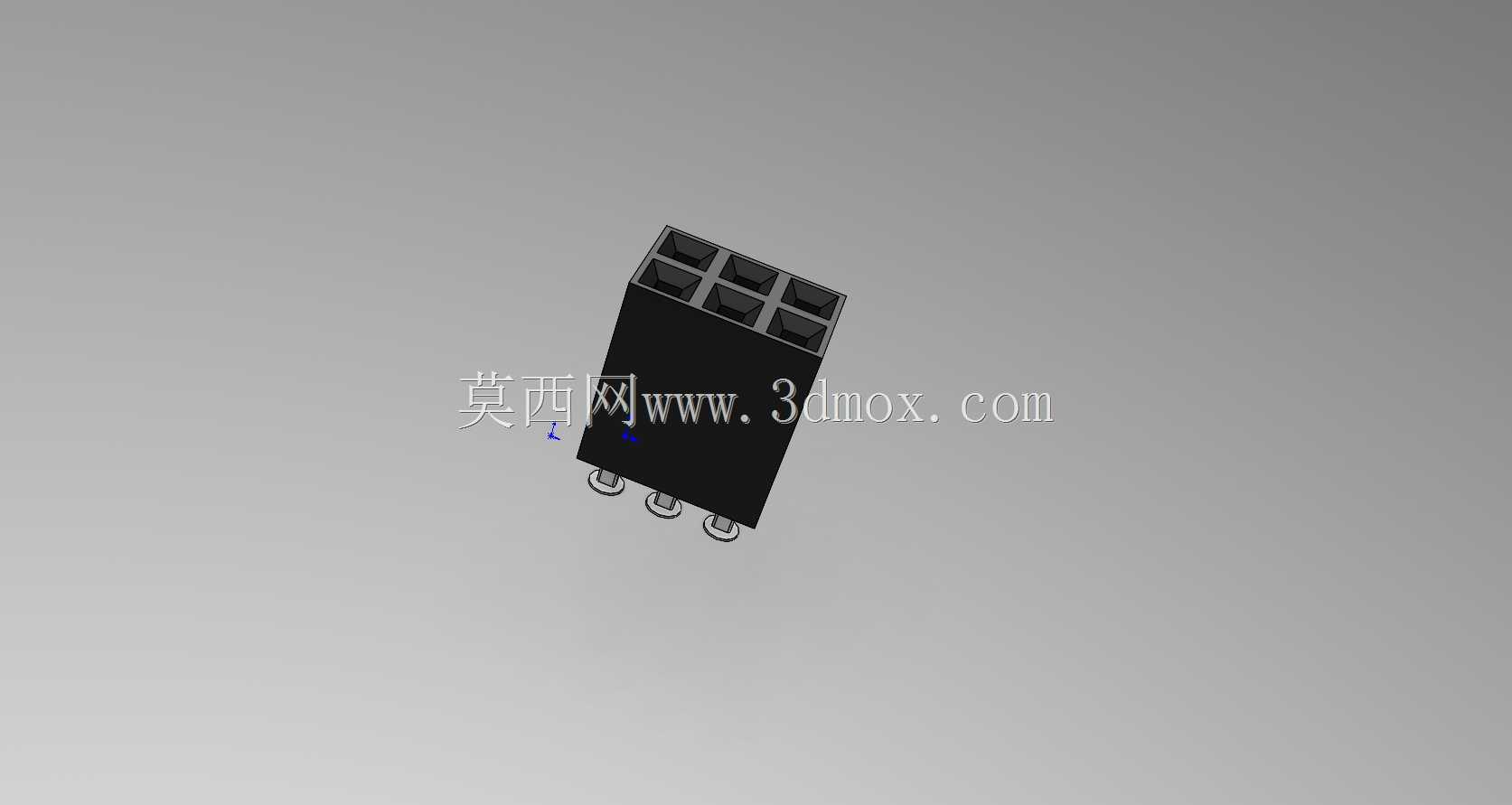

可配置排针配套单排直插式插座结构

这类单排直插排针插座是板级电路互联场景里用量极大的基础互联元件，日常做工控板卡、传感模块、电源转接板的结构设计时，经常需要根据板上信号通路数量调整引脚数，常规固定引脚数的模型每次改引脚数量都要重新拉伸切除、阵列特征，重复工作量很大。做这个参数化结构的时候，核心思路是把引脚间距、引脚数量、塑壳高度、插针外露长度这些常用调整项做成可配置的参数变量，不需要每次重新建模，只要在配置表里修改对应数值，就能自动生成对应规格的插座模型，能覆盖从2pin到20pin以上的常用单排直插插座规格，不用反复调取不同规格的标准件模型。

从实际安装边界来看，这类插座的塑壳主体采用黑色绝缘阻燃工程塑料材质，底部的直插引脚采用标准2.54mm通用排针间距，引脚直径适配常规PCB板0.8mm的安装孔径，插针穿过PCB板后预留的焊盘长度符合波峰焊的工艺要求，不会因为引脚过短导致虚焊，也不会因为引脚过长顶到板下的壳体结构。塑壳的宽度控制在2.5mm左右，相邻两个插座并排放置时不会出现结构干涉，塑壳顶部的插孔深度刚好匹配对应规格排针的插合长度，插合后不会出现松脱或者插不到位的情况，能保证信号连接的稳定性。

实际选型使用的时候，要注意插座的安装方向，塑壳底部的定位凸台要对准PCB上对应的定位孔，避免过波峰焊的时候出现浮高偏移。做结构堆叠的时候，要在插座上方预留至少5mm的操作空间，方便后期插拔排线或者对接排针，不要在插座正上方布置过高的元器件，否则会导致后期维护时无法正常插拔接插件。这类插座除了用在常规的PCB板间直连，也可以用在面板外接信号的转接位置，配合对应的排针可以实现模块的快速插拔更换，不用每次都焊接导线，能大幅提升设备组装和后期维护的效率。建模的时候特意把塑壳的边角做了0.2mm的倒角处理，和实际量产的零件外观保持一致，插针和塑壳的配合位置也做了对应的嵌装结构，还原真实零件的装配关系，不会出现特征错位的情况，导出工程图的时候也能直接用来做PCB封装的参考，不用反复核对安装尺寸。
