伦茨2型垂直轴风力涡轮结构设计

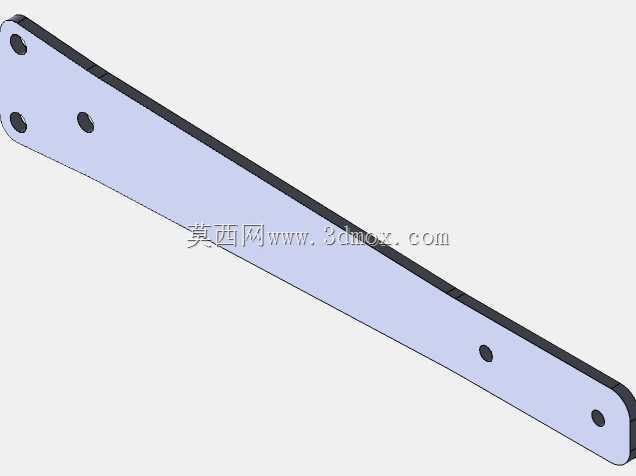

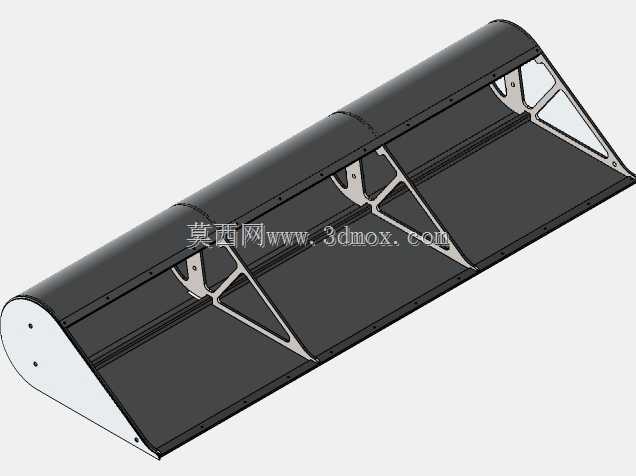

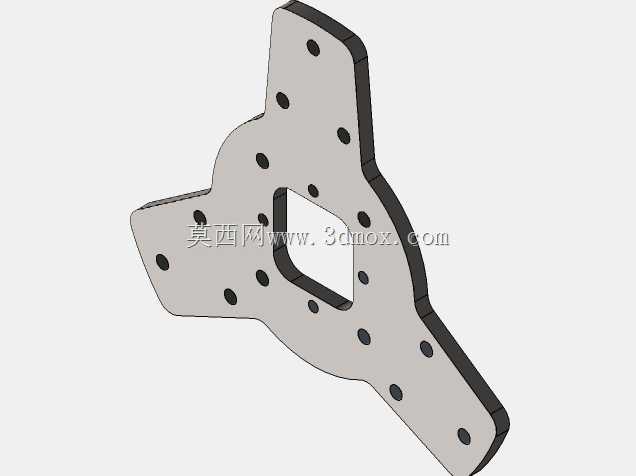

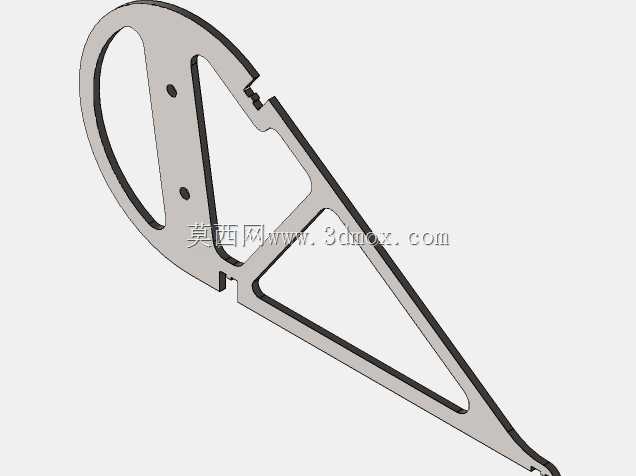

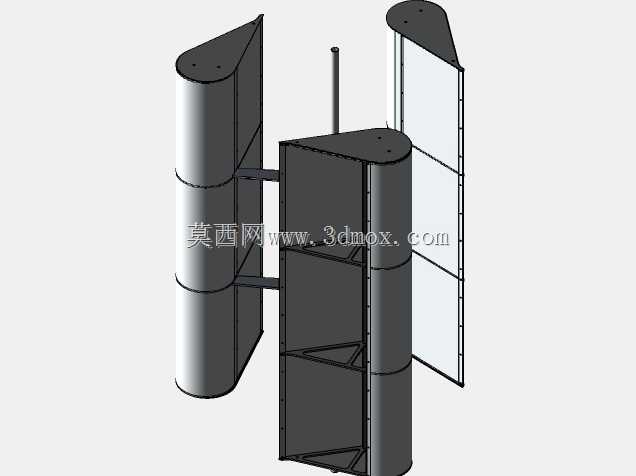

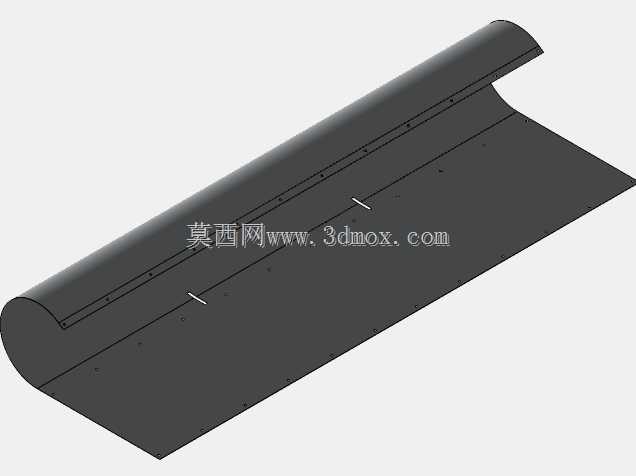

这款垂直轴结构的风能捕获装置，主要面向分布式离网供电场景设计，可适配海岛、牧区、山区零散住户、户外监测基站、通信中继站点等低风速区域的独立供电需求，无需复杂的对风调节机构即可捕获任意方向来流的风能，相比水平轴风机，对安装场地的风向稳定性要求更低，运维阶段无需调整机舱朝向，日常维护工作量更小。从结构设计逻辑来看，整体采用三段式翼型叶片布局，叶片截面为半圆柱结合平直翼面的伦茨翼型，这种翼型的启动风速阈值更低，在每秒2.5米左右的低风速下即可获得足够启动力矩，避免了传统垂直轴风机低风速下难以自启动的问题。叶片通过三层横向支撑臂与中心主轴连接，支撑臂采用桁架式镂空结构，在保证连接刚度的同时尽可能降低自身重量，减少旋转过程中的惯性负载，降低主轴轴承的径向受力，延长转动部件的使用寿命。中心主轴顶部预留了风速仪安装位，可配套转速监测、过速保护模块，当风速超过设备额定承受阈值时，可联动电磁制动机构锁止主轴，避免强风下叶片超速损坏。安装边界方面，整体结构为立式同轴布局，底部法兰可直接固定在预制混凝土基础或者钢制塔架顶端，安装时无需校准风轮朝向，对塔架的抗扭要求低于同功率水平轴风机，塔架可采用更轻量化的型材设计，降低现场施工的吊装难度。叶片表面做了圆弧过渡处理，没有尖锐外凸结构，旋转过程中气动噪声更低，适合靠近人居场景的分布式安装。结构设计上充分考虑了部件的模块化拆分，每片叶片均可单独拆卸更换，支撑臂与主轴、叶片的连接位置均采用标准紧固件连接，现场无需专用焊接设备即可完成组装，后期运维更换部件时无需整体拆解风轮，大幅降低了偏远场景下的运维难度。风轮的旋转直径与高度比例经过优化，在相同扫风面积下，结构重心更靠近主轴中心，旋转过程中的动平衡更容易校准，运行时的振动幅度更小，可降低对配套塔架的疲劳载荷要求。
