螺旋叶片式垂直轴风力涡轮结构设计

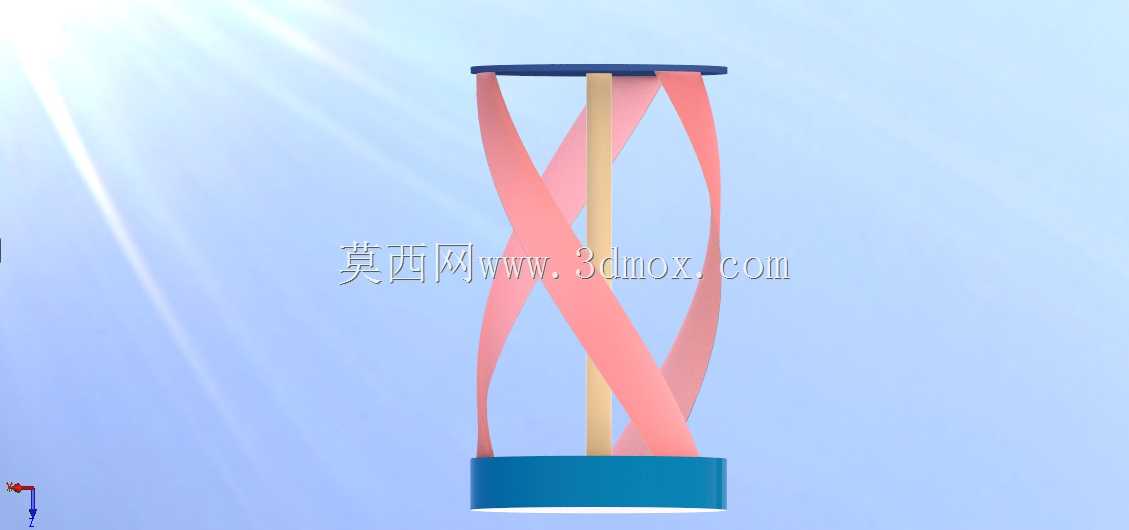

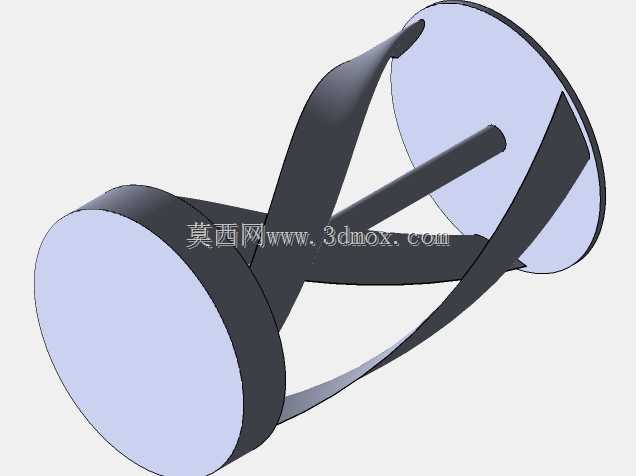

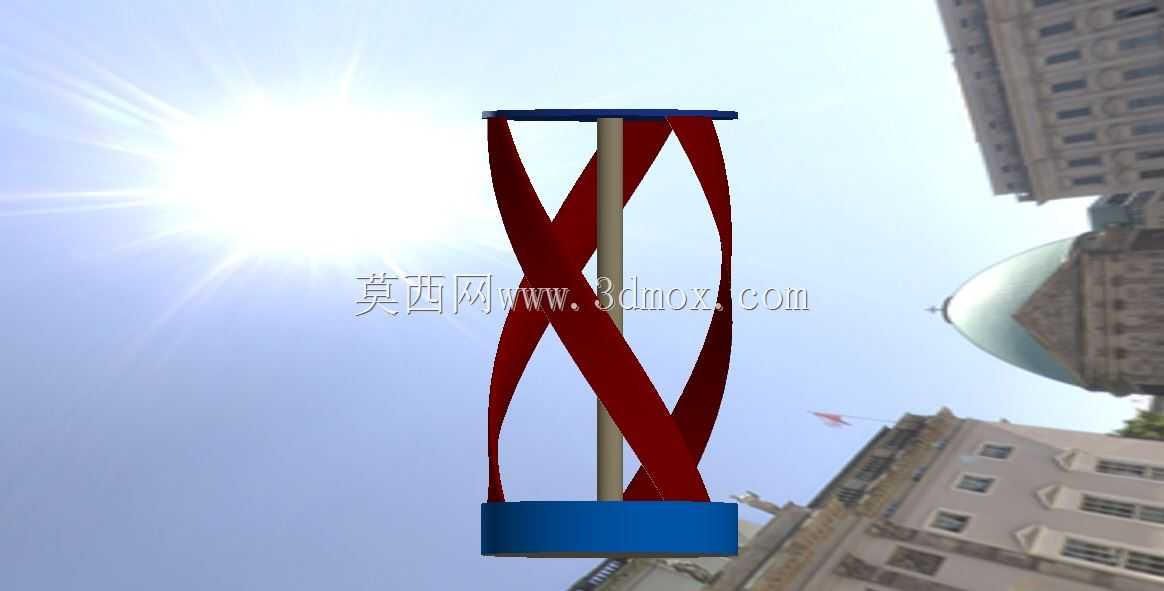

这款垂直轴风力涡轮采用螺旋缠绕式叶片构型，区别于传统水平轴风机的迎风方向限制，可在任意来风方向下启动运转，无需配套偏航对风机构，大幅降低了复杂风场下的结构故障率，尤其适配城市楼宇间紊流、山区多变风向、沿海阵风频发的应用场景，可作为分布式离网供电单元，为路灯、监测基站、户用储能系统提供稳定的低压电能输入。从结构设计逻辑来看，中心采用单根立式主轴作为核心承载构件，叶片通过上下端的连接盘与主轴固定，底部集成发电单元与安装基座，整体传动链沿垂直方向布置，没有水平轴风机常见的悬臂载荷，主轴受力以扭矩与轴向压力为主，轴承选型可优先选用深沟球轴承搭配推力轴承的组合，降低长期运转下的磨损速率。叶片采用大升阻比的螺旋曲面构型，缠绕角度经过气动优化，可在低风速下获得足够的启动扭矩，避免传统垂直轴风机启动风速阈值过高的问题；叶片选用柔性复合材料成型，既可以降低运转过程中的气动噪声，也能在强阵风工况下通过微量形变泄除瞬时冲击载荷，减少叶片断裂、连接螺栓疲劳失效的风险。安装边界方面，该涡轮整体为立式柱状结构，水平方向投影尺寸远小于同功率水平轴风机，运转过程中叶片扫掠区域为规则圆柱空间，不会出现水平轴风机叶尖扫掠范围大、需要预留较大安全间距的问题，可直接安装在建筑屋顶、路灯杆顶部、监控立杆上部等狭小空间，安装基座仅需匹配底部法兰的螺栓孔位即可完成固定，无需搭建额外的塔架支撑结构。从实际使用特性来看，该结构的发电机、传动部件全部布置在设备下部，日常维护时无需高空攀爬至机舱位置，仅在地面即可完成轴承润滑、线路检修、部件更换等操作，大幅降低了后期运维的人力成本与安全风险；同时螺旋叶片的运转转速相对均匀，不会出现水平轴风机在阵风下转速剧烈波动的问题，输出电能的频率、电压稳定性更优，可简化后续整流稳压电路的设计难度，降低配套电控系统的成本。建模过程中对叶片曲面做了连续曲率处理，避免曲面突变带来的应力集中问题，连接部位的螺栓孔位、配合公差都按照通用机械加工标准设定，可直接导出工程图用于样件试制，叶片与主轴的连接位置预留了调整余量，可根据实际使用场景的风况特征微调叶片安装角度，适配不同平均风速区域的发电效率需求。
