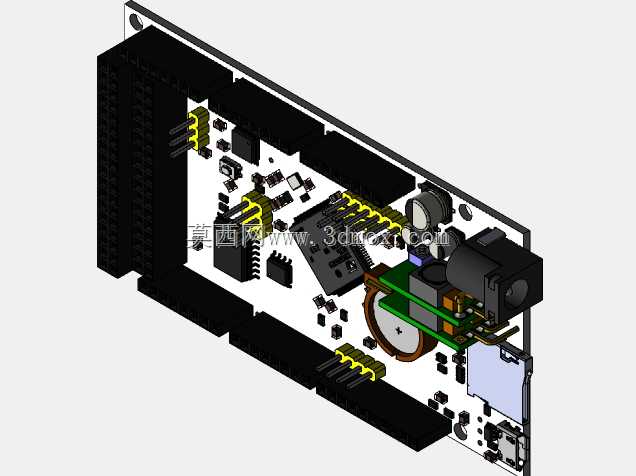

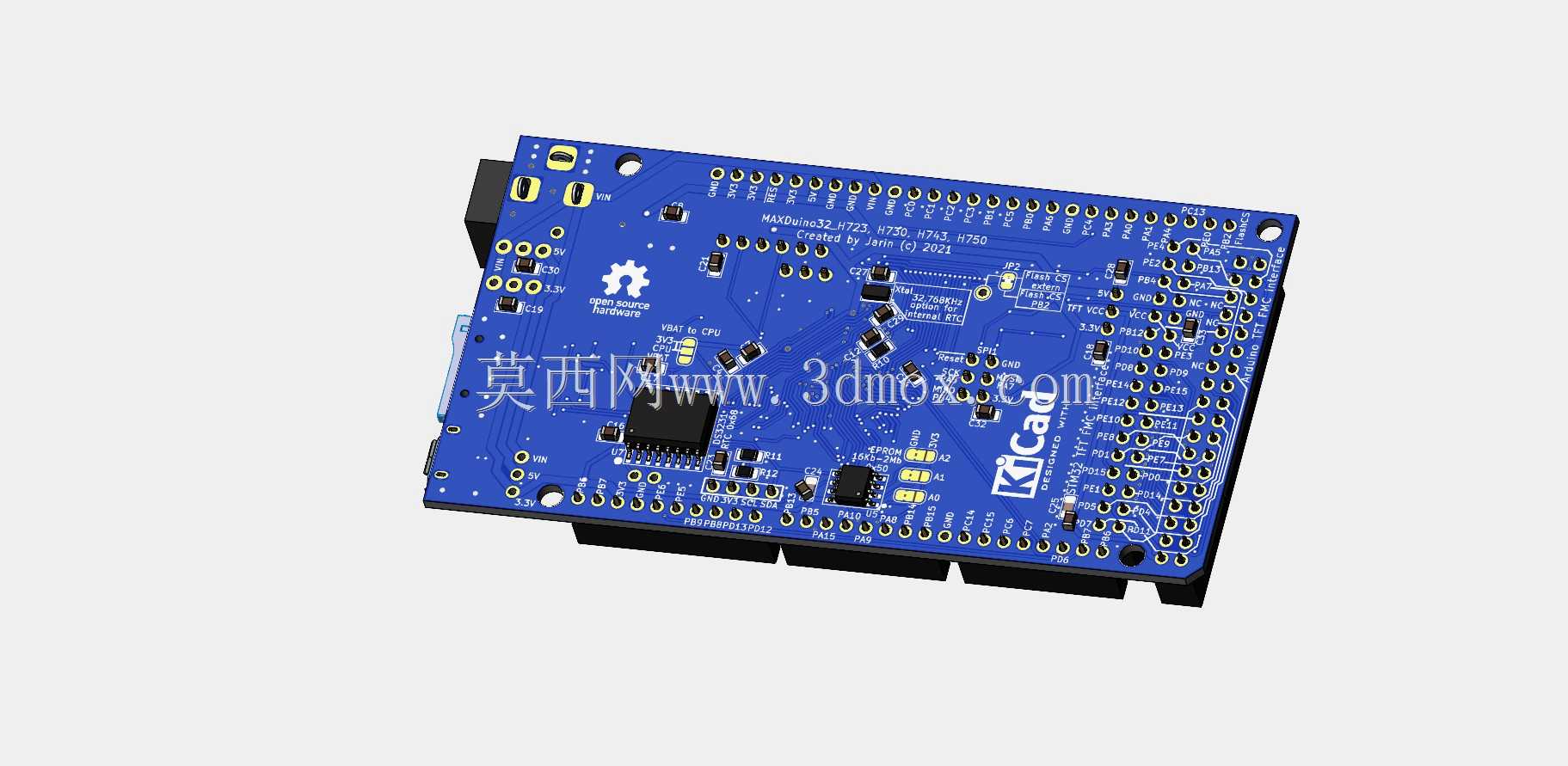

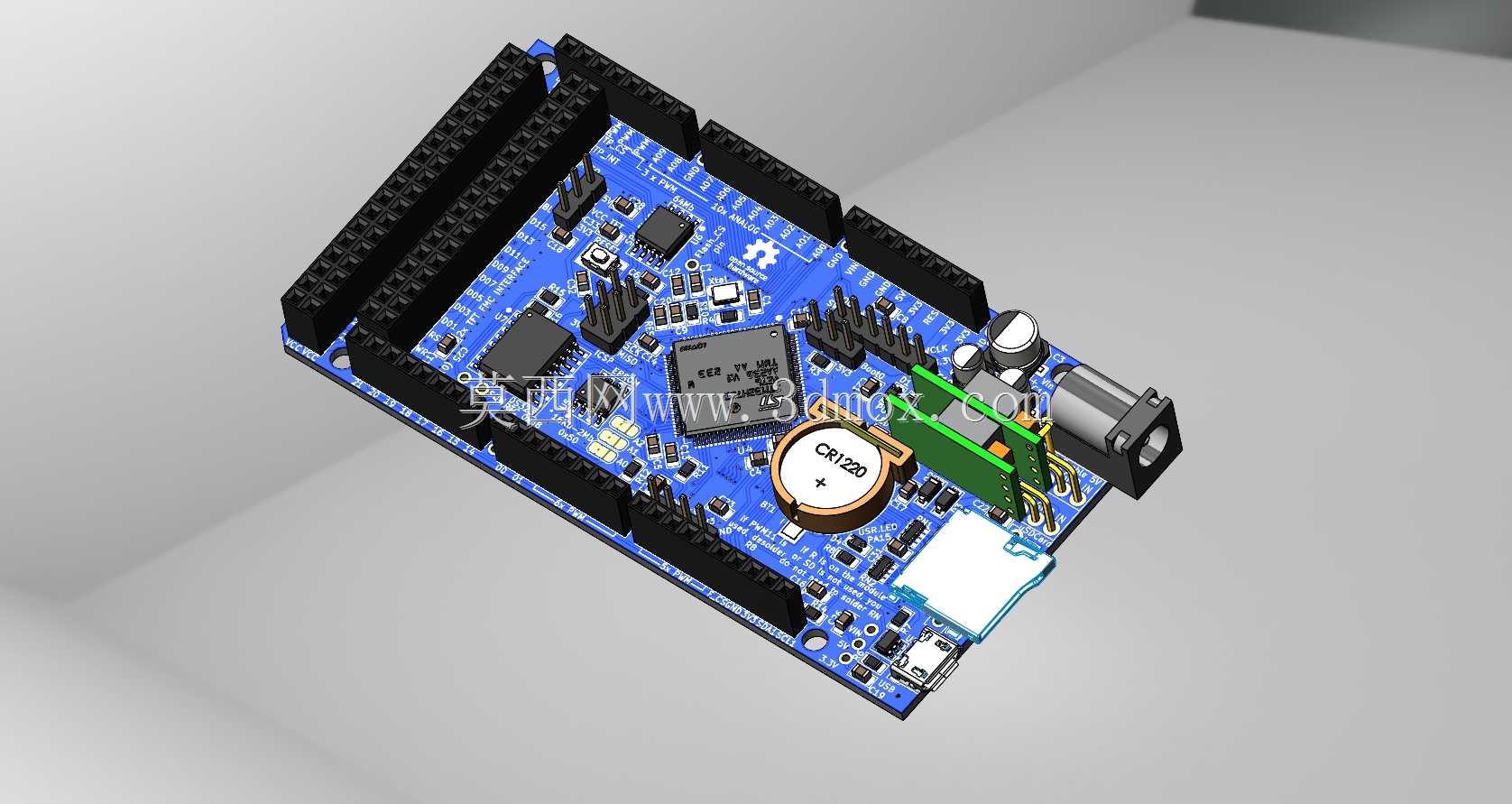

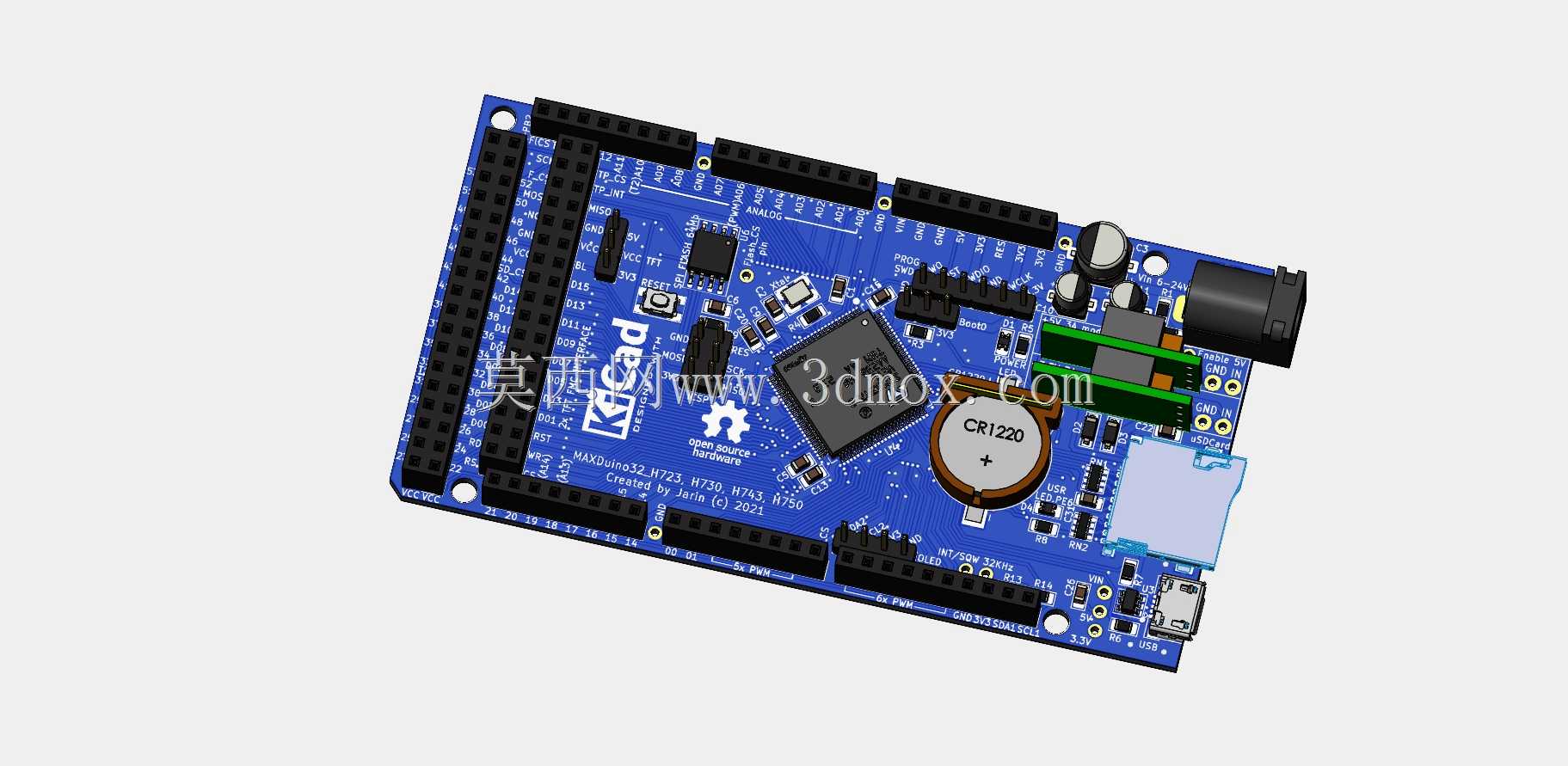

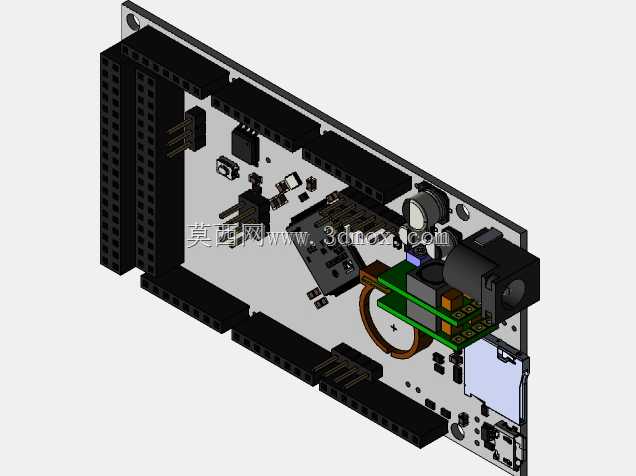

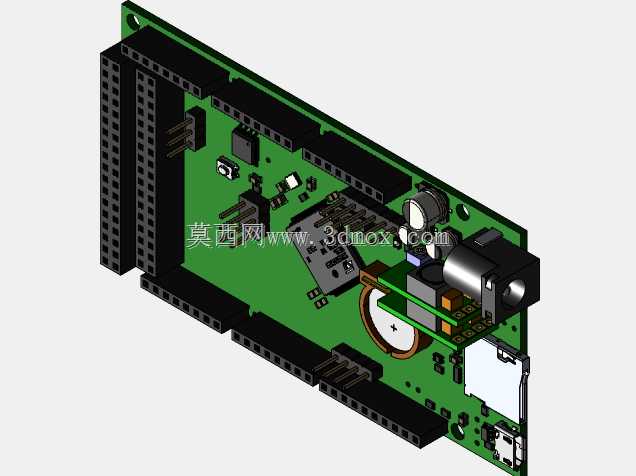

MAXDuino32H系列开源控制开发板结构

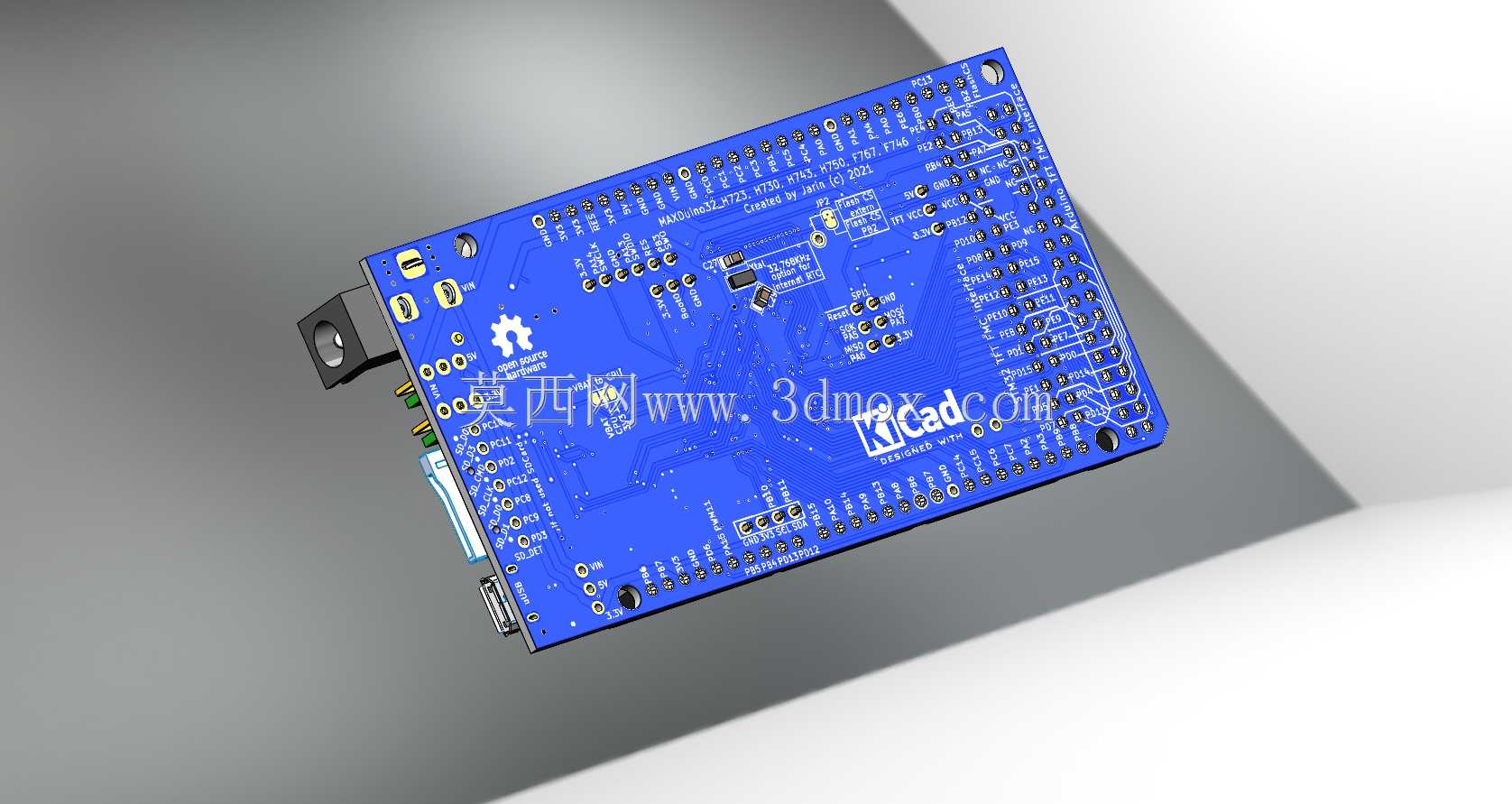

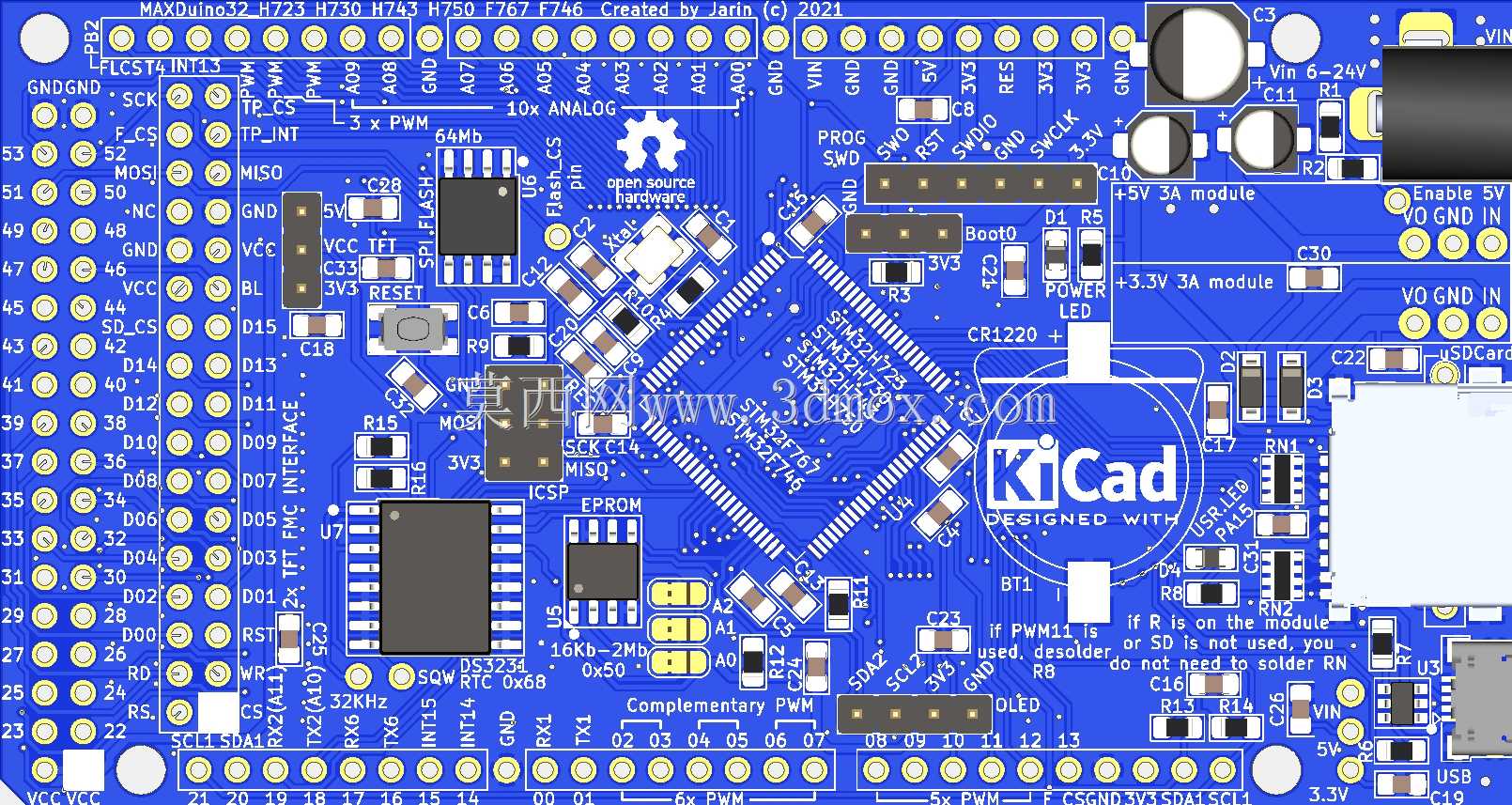

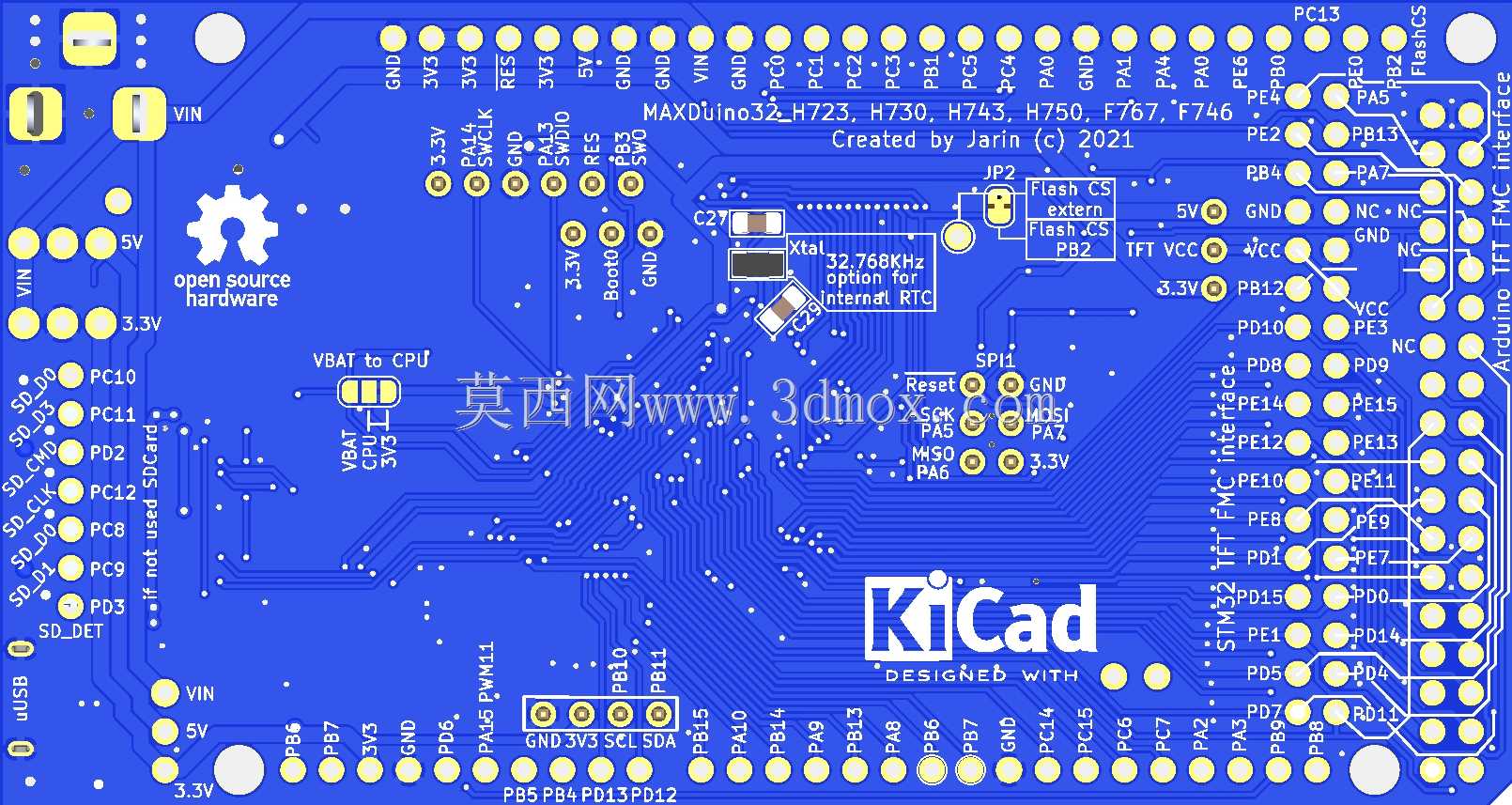

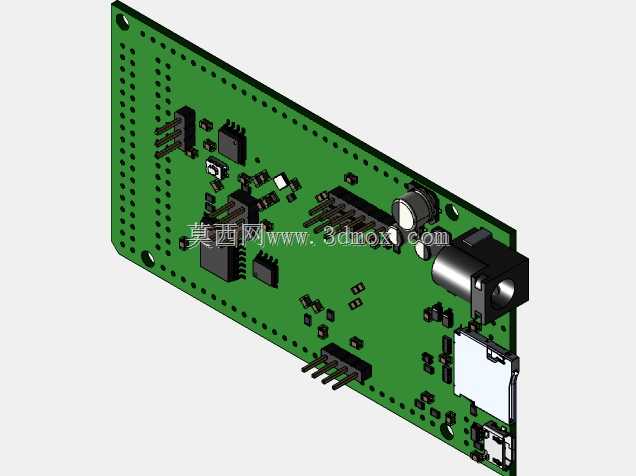

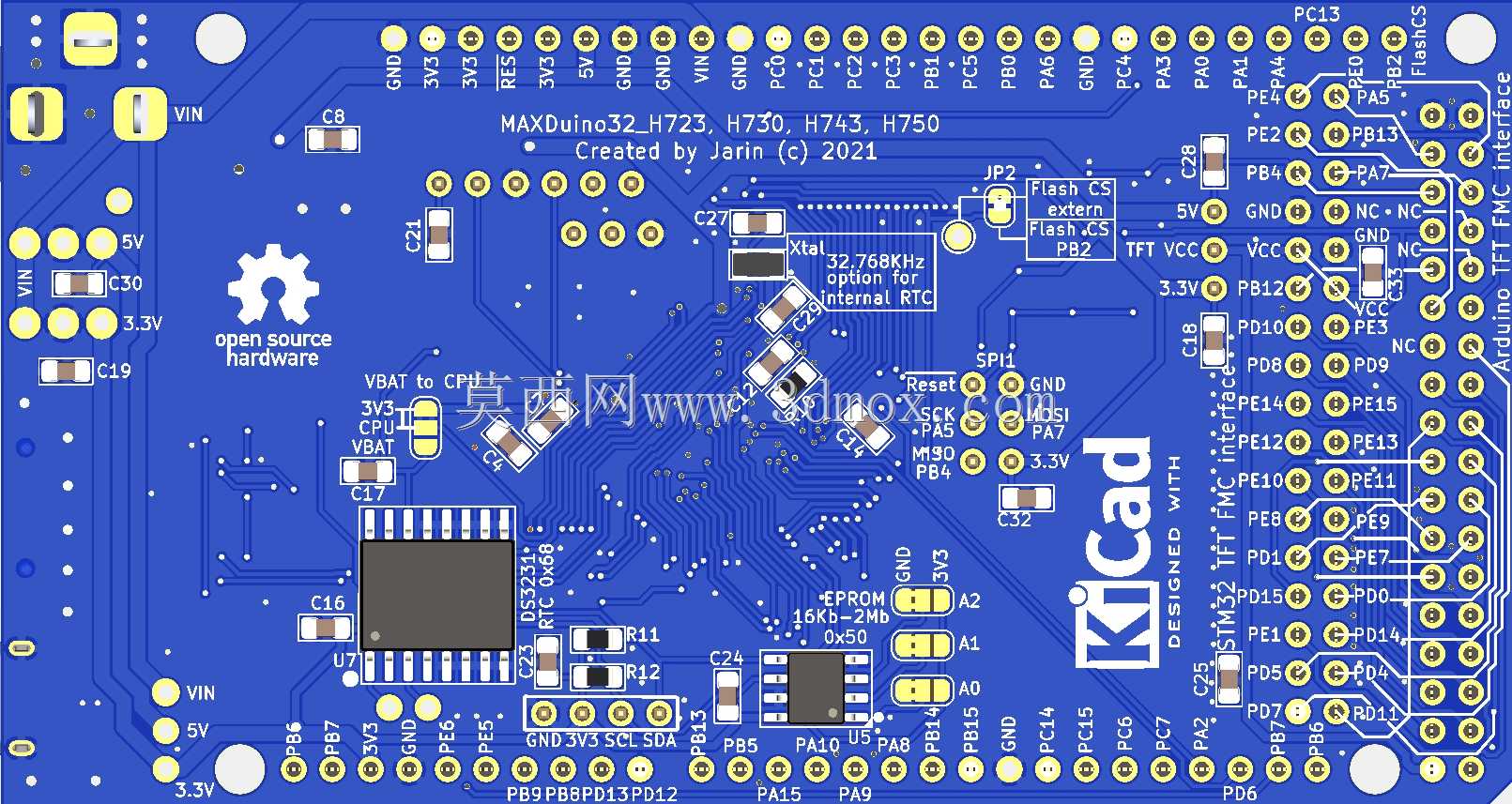

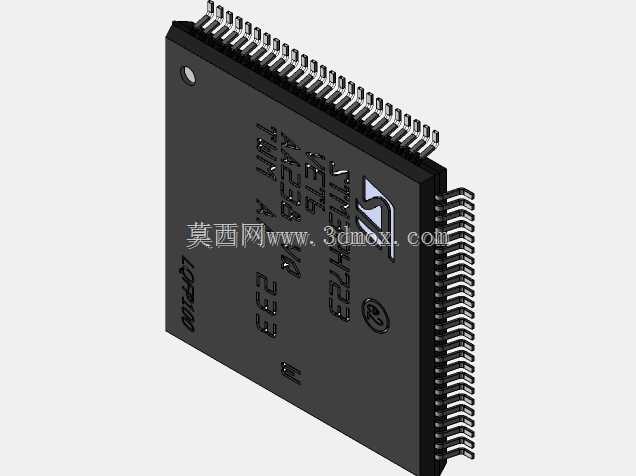

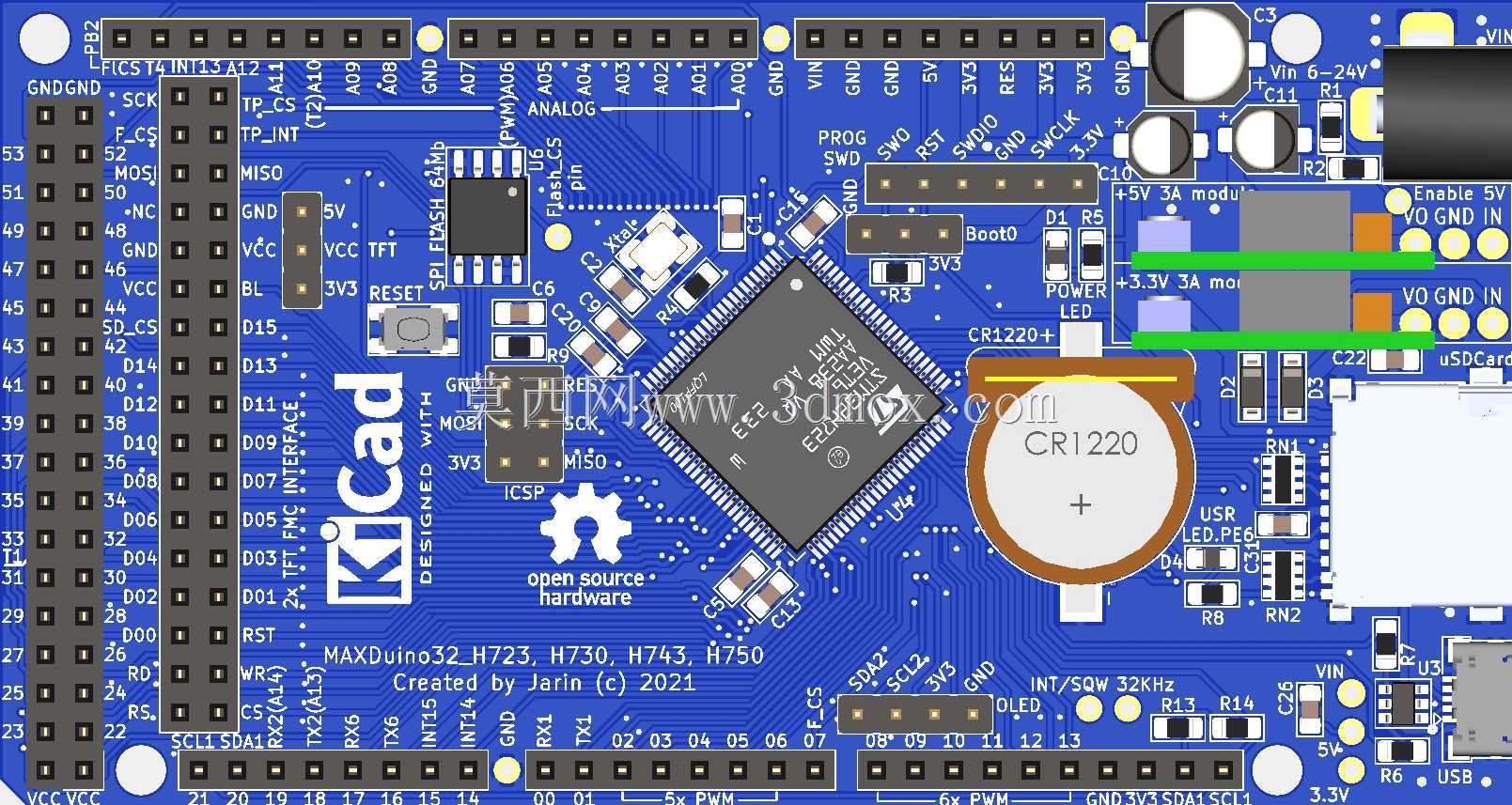

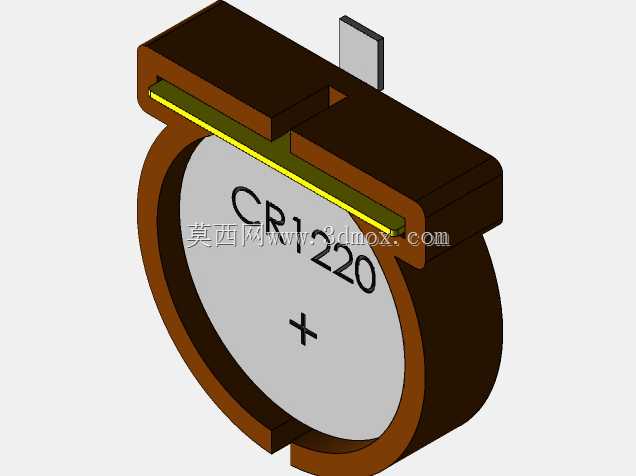

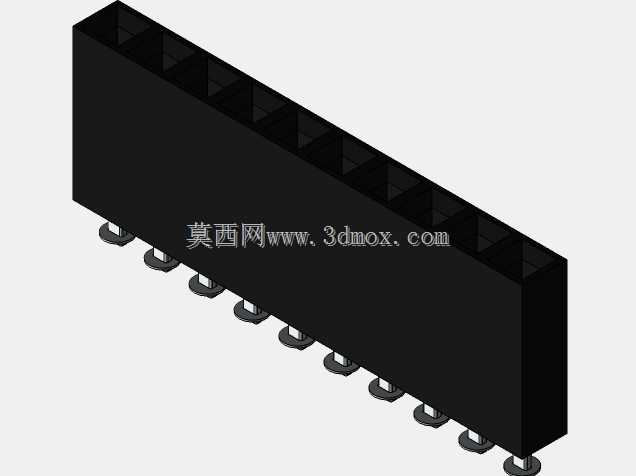

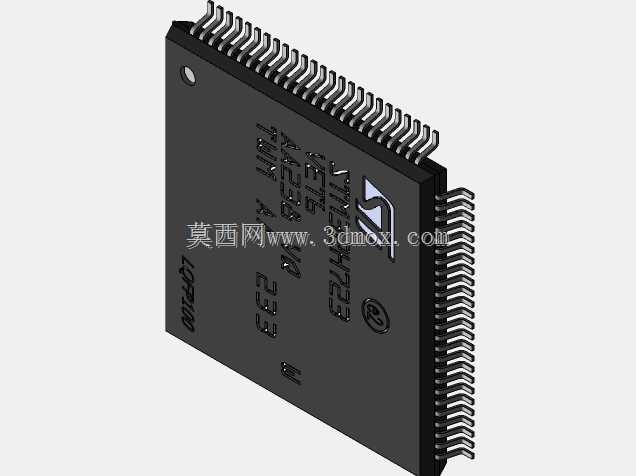

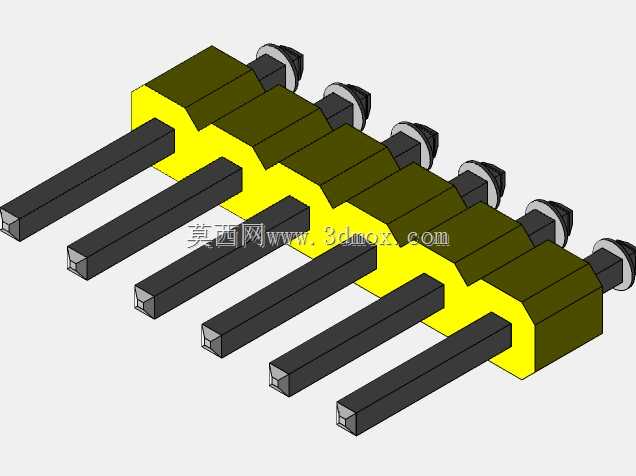

这款控制板的结构设计围绕嵌入式开发、小型智能设备控制场景打造，可直接用于创客项目原型验证、小型自动化装置主控、教学实验平台搭建等场景，适配各类需要多外设接入的低功耗控制需求。板载集成了多型号STM32核心的兼容布局，覆盖不同算力、不同外设资源的选型需求，无需重新设计外围电路即可快速切换主控方案，大幅缩短原型开发的硬件迭代周期。板上预留了双TFT接口，分别兼容Arduino标准TFT接线与STM32 FSMC接口屏，可直接适配市面上主流的小尺寸显示屏模块，无需额外转接即可实现人机交互界面的快速搭建；同时集成了USD卡存储电路、RTC时钟电路、SPI闪存、I2C EEPROM存储单元，可独立完成数据本地存储、掉电时间保持、参数离线存储等功能，无需额外外挂存储模块即可满足多数小型智能设备的存储需求。结构布局上，所有接插件均采用标准排针排布，两侧排针完全兼容Arduino标准扩展板的安装孔位与引脚定义，可直接适配市面上绝大多数Arduino生态的扩展模块，降低外设适配的开发成本；板载电源接口采用标准DC座与USB接口双供电设计，可通过外接适配器或者USB线直接供电，电源入口处预留了滤波电容与防反接保护结构，避免接线失误造成的板卡损坏。安装边界上，板卡四角预留了标准M3安装孔位，可直接固定在通用塑料外壳、铝型材框架或者设备内部的安装柱上，安装孔位间距匹配通用开源硬件的标准尺寸，无需额外打孔即可完成固定。板上元件排布遵循信号流向优化设计，高频信号走线远离模拟信号采集区域，RTC时钟电路周边预留了电池安装位，纽扣电池直接贴装在板卡表面，不会额外占用垂直安装空间，整体板卡厚度控制在标准PCB加元件的常规尺寸范围内，可适配绝大多数薄型设备外壳的内部安装空间。设计过程中充分考虑了量产组装的便利性，所有表贴元件均采用标准封装，可直接通过SMT贴片机完成批量焊接，接插件均采用市面上通用的标准件，采购替换成本极低；板上预留了调试接口位置，可直接连接ST-Link等调试器完成程序烧录与在线调试，无需额外飞线。
