家用3D打印组装式小型气象监测装置

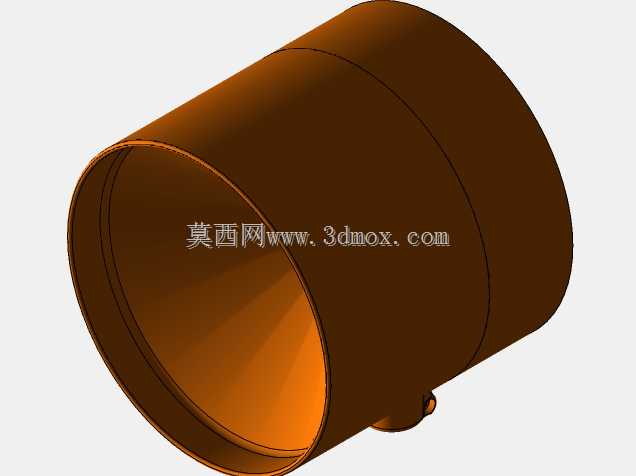

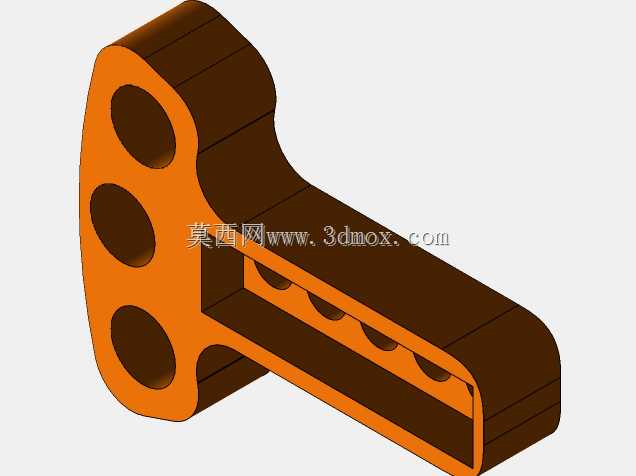

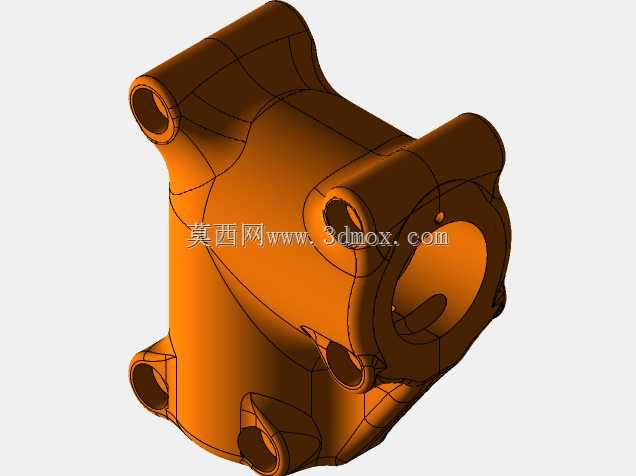

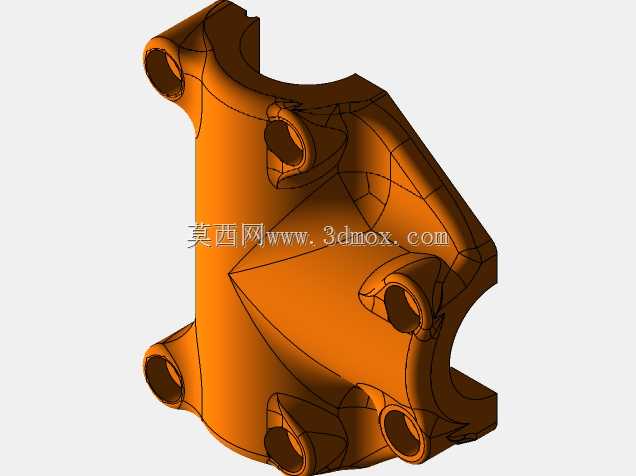

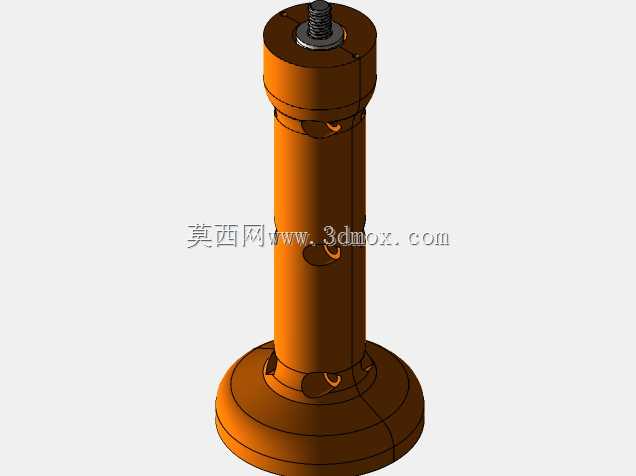

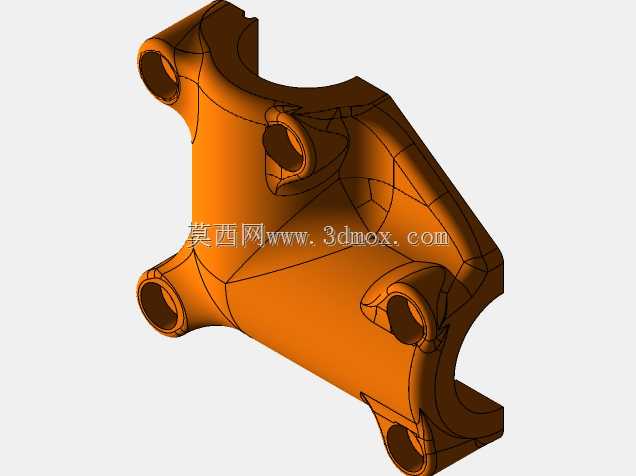

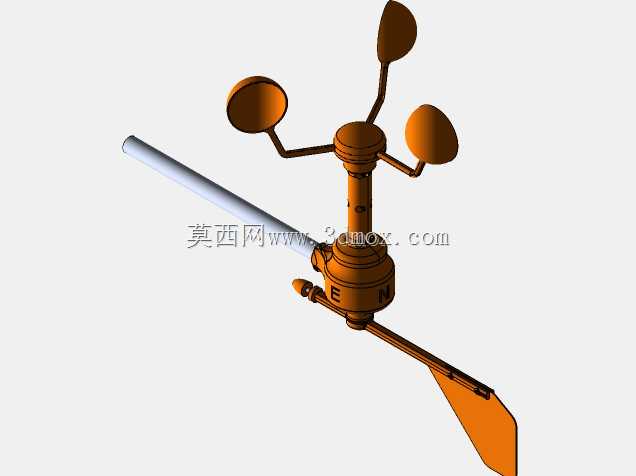

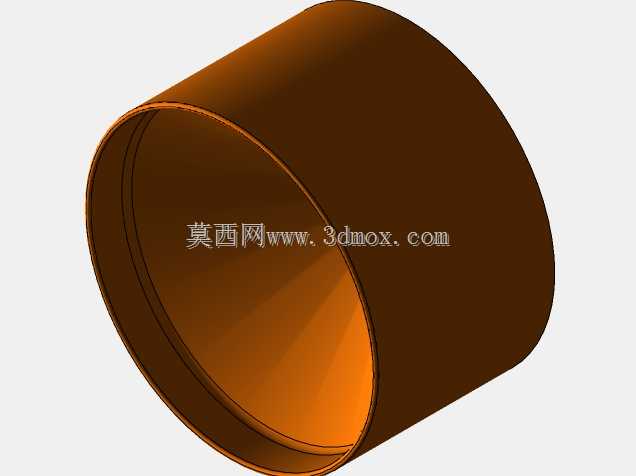

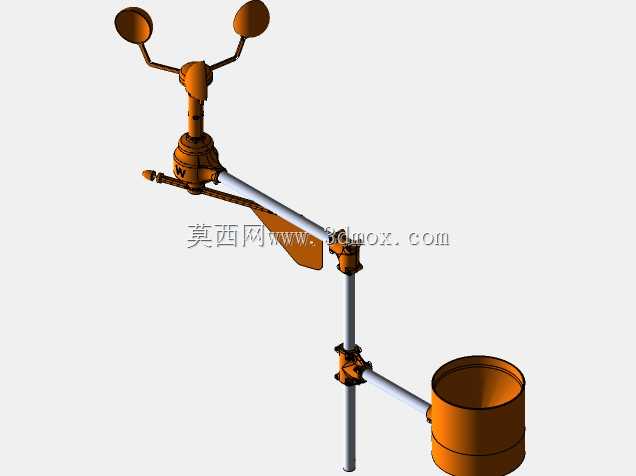

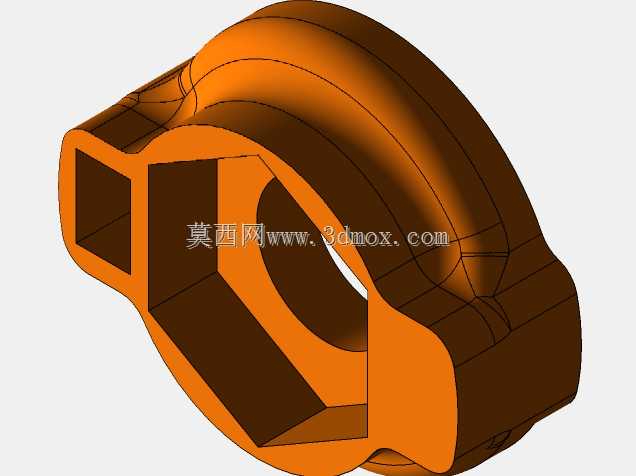

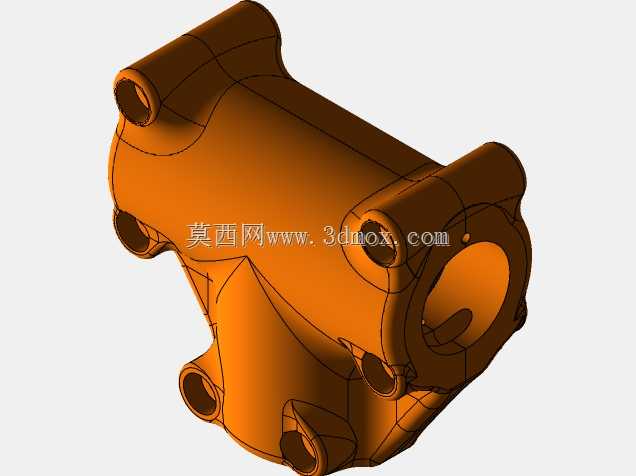

这款小型气象监测装置可直接通过桌面级3D打印完成主体结构制作，适配家庭庭院、小型农业种植区、校园气象科普点等场景的基础气象数据采集需求，无需采购工业级成套气象设备即可完成常规气象要素的本地化监测。整套装置采用分体式悬臂安装结构，主立杆为标准圆管型材，上部集成风杯式风速检测组件与尾翼式风向检测组件，侧方悬臂挂载翻斗式雨量收集筒，各功能模块通过快装卡箍与立杆连接，安装时可根据现场遮挡情况调整各组件的伸出长度与安装高度，避免周边构筑物对风场、雨量采集的干扰，整套设备安装边界可控制在0.4米横向伸展范围、1.2米竖向高度范围内，适配庭院围栏、屋顶露台、小型观测支架等多种安装载体。

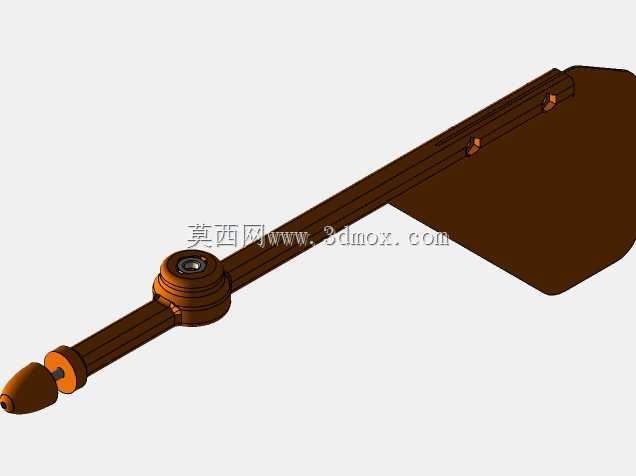

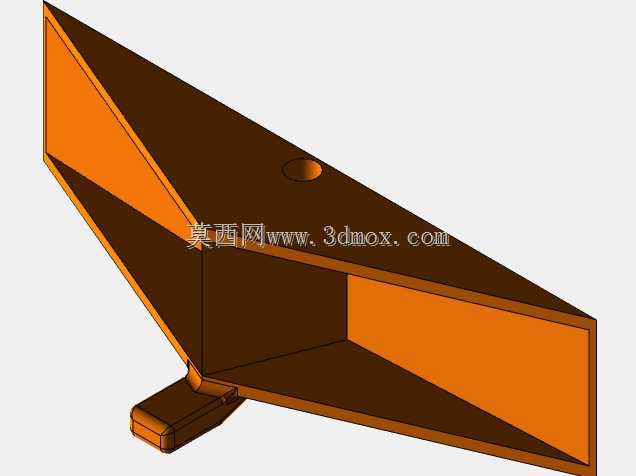

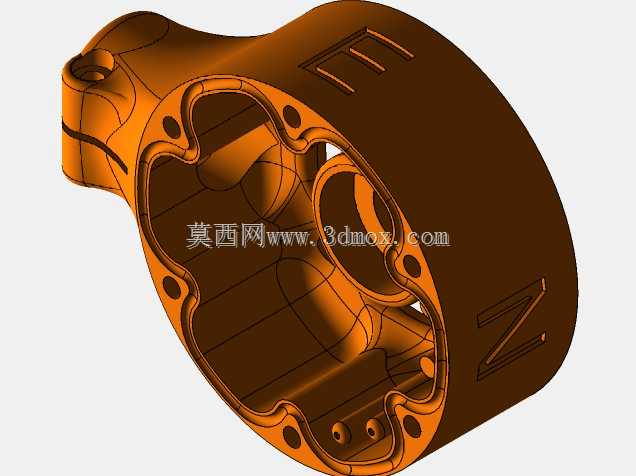

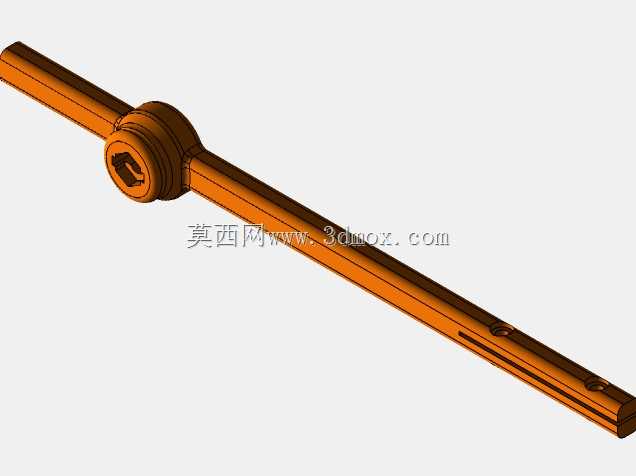

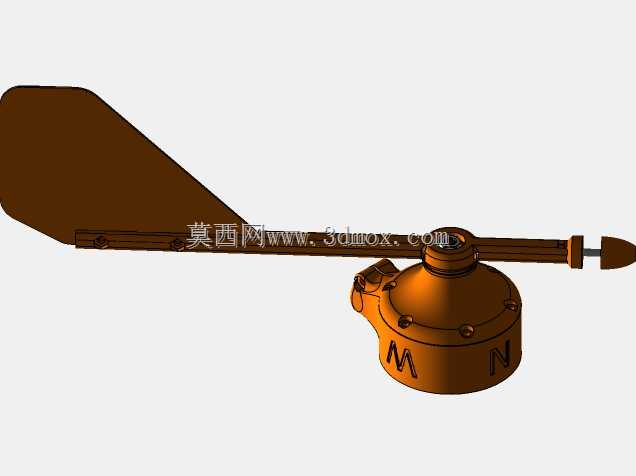

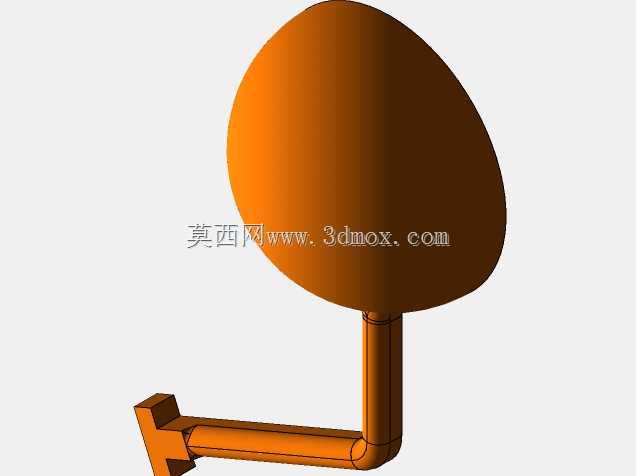

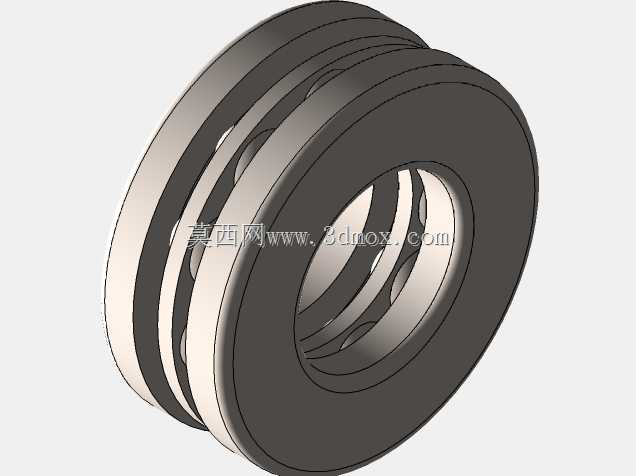

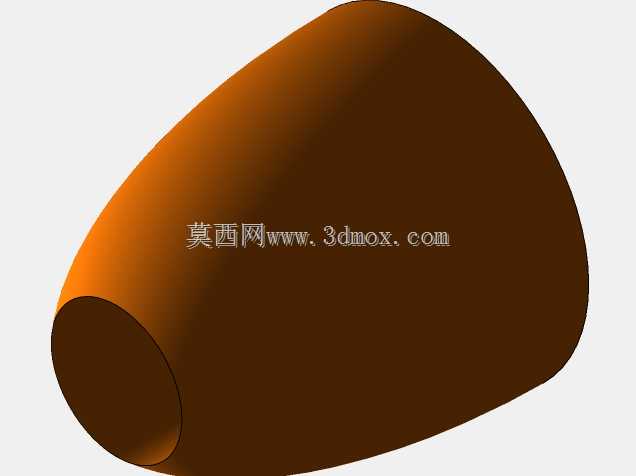

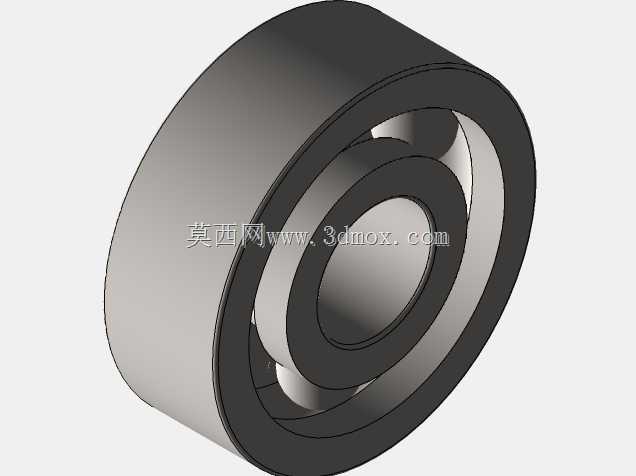

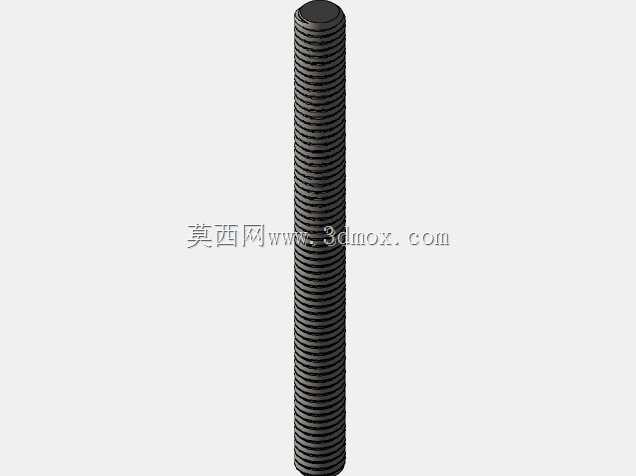

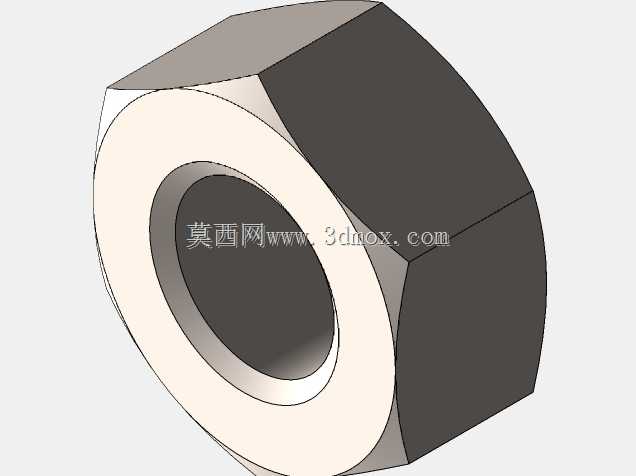

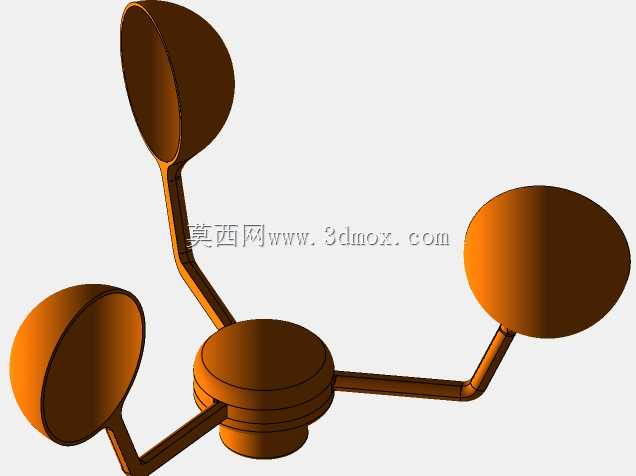

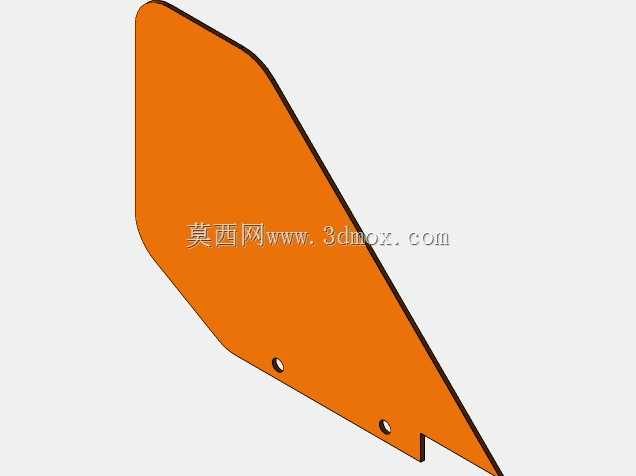

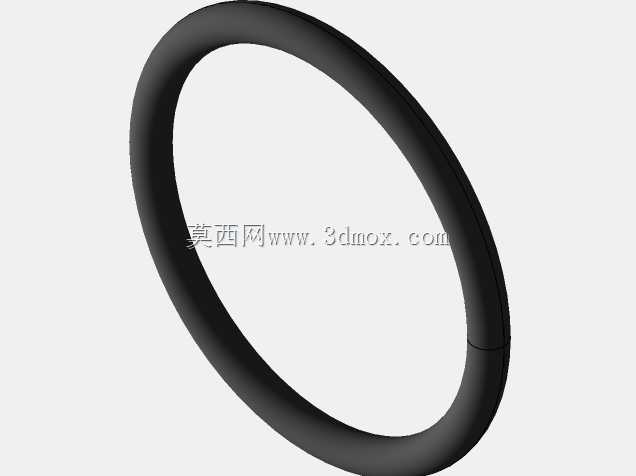

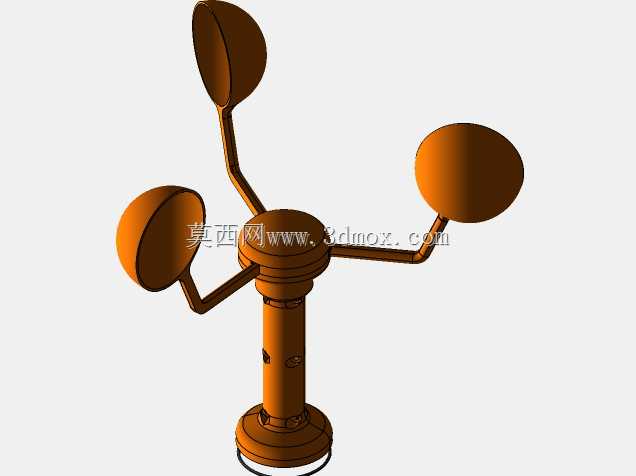

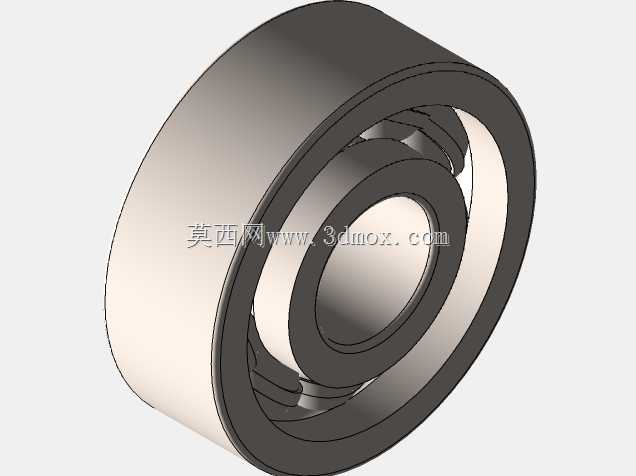

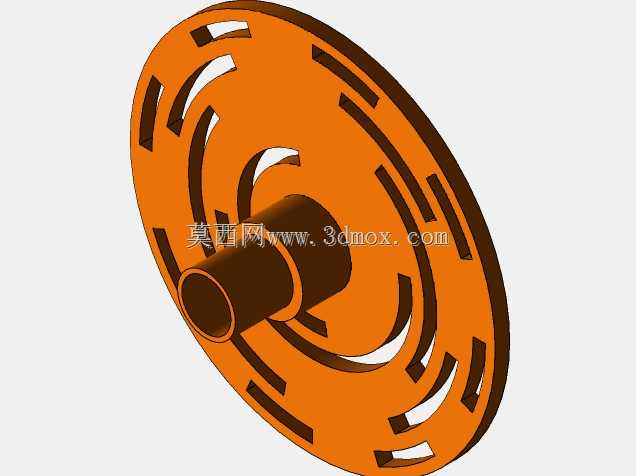

结构设计上充分考虑了DIY制作的可行性，转动部位采用陶瓷轴承配合直径1.6mm的圆形橡胶圈做内部密封，可阻挡户外雨水、扬尘进入转动副，长期户外使用无需频繁拆解维护；所有螺纹连接杆、螺钉、螺母、垫圈均采用标准A2不锈钢紧固件，无需定制特殊连接件，普通五金店即可采购适配的替换配件。风速检测通过三杯式风杯带动转轴转动，配合霍尔传感器输出脉冲信号对应实时风速；风向检测组件尾翼会随来风方向转动，带动带5位格雷码编码的车轮结构，通过位置传感器输出对应风向编码，可直接对接常用的开源采集板卡读取数据；雨量收集组件采用标准翻斗结构，每达到固定降雨量即触发一次计数信号，配合采集端即可统计累计降雨量与时段降雨强度。

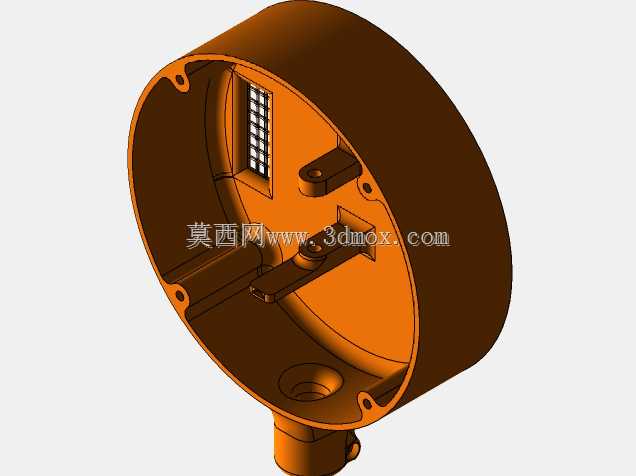

打印制作时主体外壳、风杯、尾翼、雨量筒结构均可采用PET-G材料打印，该材料耐候性优于常规PLA，可适应户外高低温环境长期使用，打印参数适配常规0.4mm喷嘴，设置0.2mm层厚、30%填充率即可获得足够的结构强度，无需特殊打印支撑即可完成所有零件的制作。信号输出端预留了标准接线接口，可直接对接常用的开源数据采集模块，采集到的风速、风向、降雨量数据可通过LED屏本地显示，也可上传至家用物联网平台实现远程数据查看，附带的格雷码对照表可直接导入数据处理表格，无需额外做编码转换即可完成风向数据的解析，整套装置组装完成后仅需做简单的水平校准即可投入使用，适合科普教学、个人DIY制作、小型场地气象监测等场景使用。
