6-12V微型偏心振动直流驱动电机

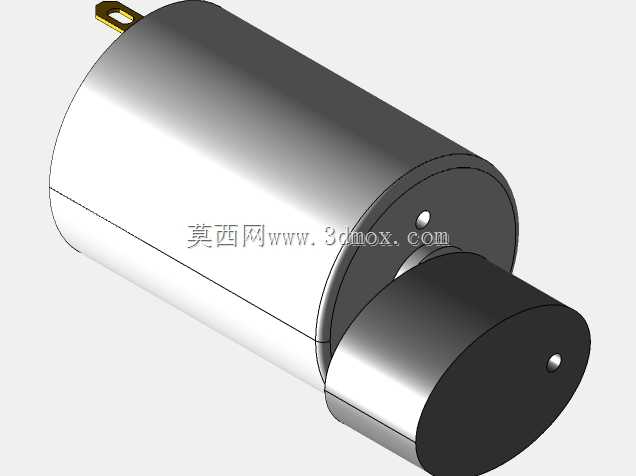

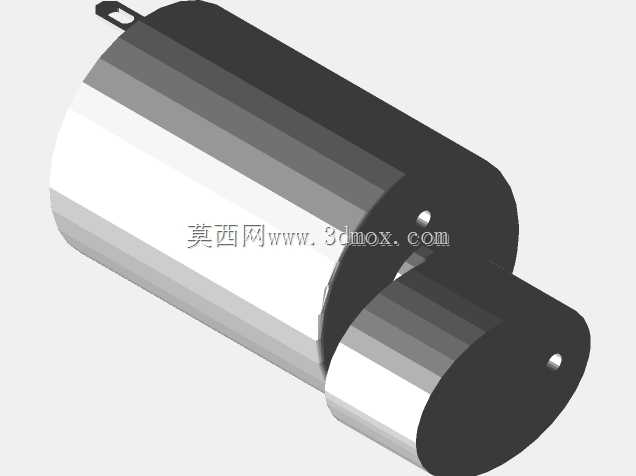

这类带偏心配重块的微型直流振动电机，常被用在小型消费电子、按摩保健器具、智能穿戴设备的触觉反馈模块里，也会出现在小型分拣装置的物料振动给料结构、教学类小型机器人的振动触发单元中，作为振动源提供可控的往复激振力。从结构设计来看，电机本体采用常规圆柱式有刷直流电机架构，输出轴端直接压装偏心配重块，依靠配重块旋转时的质心偏移产生离心力，进而带动整体结构产生振动，这种直连式的设计省去了额外的传动结构，能最大限度缩小整体安装体积，同时减少传动环节的能量损耗，提升振动输出的效率。

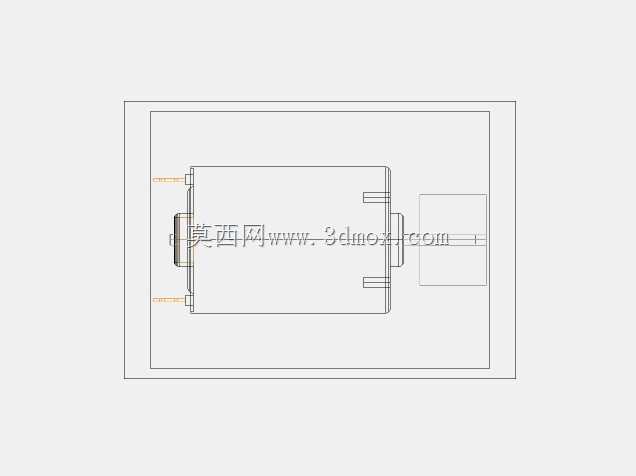

设计过程中首先要考虑安装边界的适配性，圆柱型机壳的外径控制在常规微型电机的通用尺寸区间，轴向总长度包含尾部插片接线端与前端偏心块的突出量，安装时既可以采用机壳过盈配合压入固定座的方式，也可以通过配套的卡箍抱紧机壳完成固定，尾部的两个插片式接线端子沿径向伸出，接线时不需要额外预留轴向的走线空间，能进一步压缩安装所需的轴向空间。偏心块采用圆柱形沉孔结构，直接套在电机输出轴上通过过盈配合固定，不需要额外的紧定螺钉，既减少了零件数量，也避免了紧定螺钉突出带来的额外空间占用，偏心块的质心偏移量经过匹配计算，在额定电压区间内运转时，能提供足够的振动幅值，同时不会因为离心力过大导致电机轴承受额外的径向载荷，影响使用寿命。

选型使用时需要注意，该电机的工作电压覆盖6V到12V区间，不同电压下的转速、振动幅值与激振力存在线性对应关系，低压工况下振动幅度柔和，适合触觉反馈类的应用场景，高压工况下激振力更强，适合小型给料、振动提醒类的场景。机壳采用金属拉深加工而成，表面做了防锈处理，既能保证结构强度，也能在运转过程中辅助散热，避免长时间连续运转导致的温升过高。接线端的插片采用标准间距设计，能适配常规的接插件，不需要定制接线端子，降低了批量使用时的配件采购成本。在三维建模过程中，需要重点关注偏心块的旋转包络空间，避免安装后偏心块旋转时与周边结构产生干涉，同时要预留出电机本体的散热间隙，不要将机壳完全包裹在密闭结构中，影响热量散发。
