L型齿轮减速直流驱动电机结构

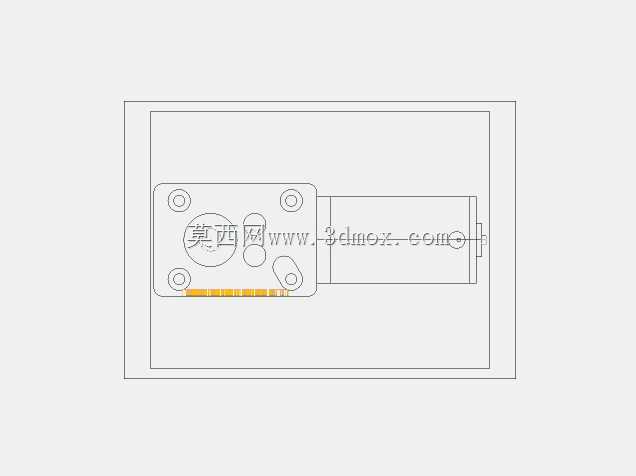

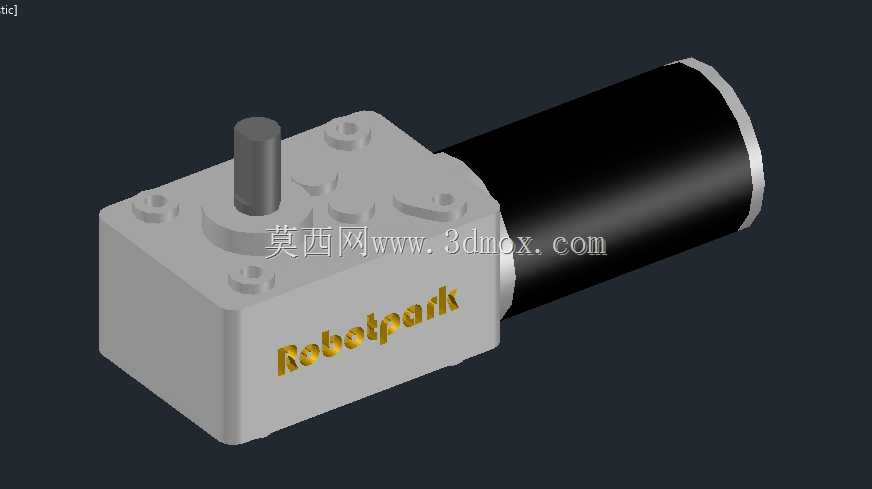

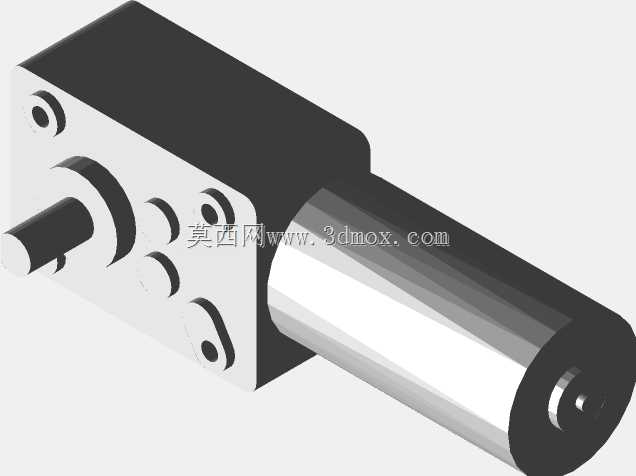

这款直角布局的齿轮减速直流电机，在小型自动化执行机构、桌面级机器人关节、智能门锁传动组、小型物料推送模组这类对安装空间有转角限制的场景中适配性极强，不同于同轴减速电机的轴向延伸布局，L型的结构将电机本体与减速输出轴呈90度排布，能充分利用设备内部的边角安装空间，避免动力单元沿单方向过长占用走线或其他功能部件的布置位置。从结构设计逻辑来看，电机本体采用常规有刷直流电枢结构，输出的高转速低扭矩动力直接输入到齿轮减速腔体内，减速腔采用平行轴直齿轮组逐级减速，齿轮组的排布完全贴合方形减速箱的内部轮廓，没有多余的空间浪费，每一级齿轮的轴孔都直接集成在减速箱壳体上，减少了额外轴套零件的数量，既控制了整体重量，也降低了装配环节的公差累积。输出轴采用单出轴D型切边设计，和配套的传动轮、摇臂零件装配时不需要额外做周向防转结构，直接靠D型面传递扭矩，能避免长时间正反转切换时出现的轴孔打滑问题。安装边界上，减速箱的方形壳体四个角预留了沉头安装孔，安装孔的位置公差按照小型传动件通用标准设计，既可以从正面穿螺丝固定到安装基板上，也可以反过来从基板背面穿螺丝固定，适配不同的设备装配顺序。齿轮箱壳体和电机本体的连接采用止口定位加侧面螺丝锁紧的结构，装配时先把齿轮组按顺序装入减速箱腔体，涂覆润滑脂后扣合箱盖，再将电机轴插入第一级主动齿轮的轴孔，拧紧侧面的锁紧螺丝即可完成组装，不需要复杂的专用工装。实际选型使用时，这类减速电机的输出转速和扭矩由齿轮组的减速比决定，不同减速比的型号可以共用同一套壳体和电机外轮廓，只需要更换内部齿轮组的齿数搭配就能覆盖不同的负载转速需求，对于设备开发者来说，不需要修改安装位的结构设计，就能根据负载参数调整动力配置，大幅缩短迭代周期。齿轮箱的输出端预留了油封安装槽，长期运行时可以阻挡内部润滑脂渗漏，同时也能阻挡外部的粉尘、细小碎屑进入齿轮腔，在有少量粉尘的民用设备、小型教学机器人场景下，不需要额外做密封防护结构就能满足使用寿命要求。
