L型齿轮传动直流减速电机结构

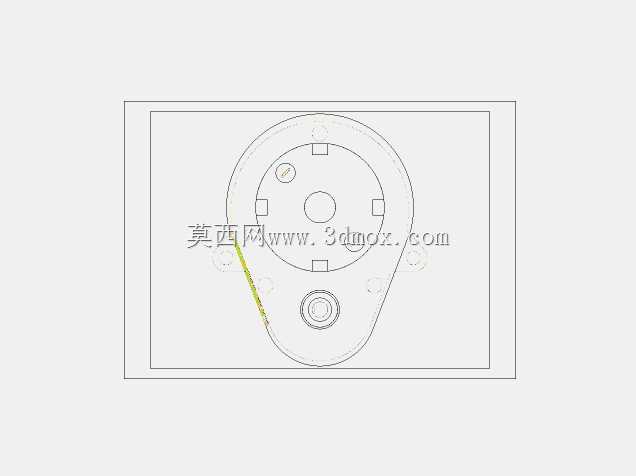

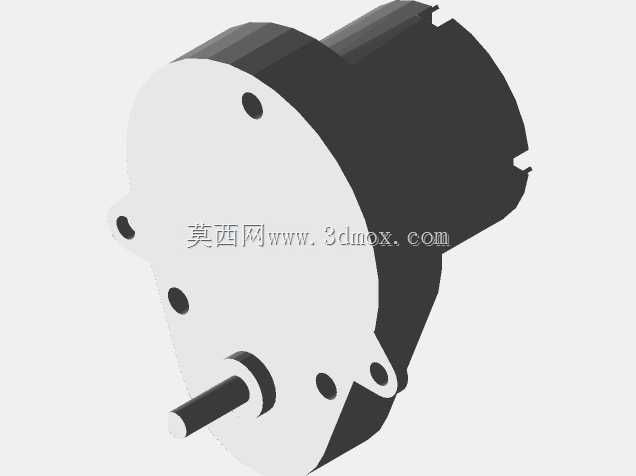

这类L型布局的齿轮直流减速电机，在小型自动化执行机构、桌面级机器人关节、智能小车驱动单元、小型电动执行器里应用十分广泛，区别于同轴直出的减速电机，其偏置输出轴的L型结构能大幅压缩轴向安装空间，适配安装腔扁平、输出轴位置需要偏移电机本体中心的设备场景。从结构设计来看，电机本体采用常规圆形直流有刷电机作为动力源，上部集成的L型齿轮减速箱采用平行轴齿轮传动布局，动力从电机轴输出后，经过箱体内多级齿轮减速增扭，最终从偏心位置的输出轴传递扭矩，这种布局能在有限的安装高度内实现更大的减速比，相比行星减速结构成本更低，抗冲击负载能力更强，适合中小扭矩、间歇运行的工况。设计这类结构时，首先要明确安装边界：电机本体为圆柱形结构，下部引出供电插针，安装时需要预留插针焊接与走线空间，减速箱上盖为异形切边结构，三个固定凸点分布在箱盖边缘，既可以通过凸点的安装孔与设备机架锁付固定，也可以利用圆形本体的柱面做抱紧式安装，输出轴为单圆柱光轴，可通过紧配、顶丝或者D型切边连接负载轮、摇臂等执行件，设计配套安装座时需要注意避让减速箱的异形切边，避免装配干涉。实际选型应用中，这类电机覆盖12V、24V等常用低压供电规格，对应不同减速比可实现30Rpm到90Rpm不等的输出转速，匹配不同负载扭矩需求，齿轮箱内部采用金属齿轮与粉末冶金齿轮搭配的方案，在保证传动强度的同时控制整体重量与运行噪音，上盖的密封结构能阻挡日常环境中的粉尘进入齿轮啮合区域，延长传动件的使用寿命。做三维结构设计时，需要重点核对输出轴的偏心距、轴径、伸出长度，以及电机本体的外径、总高度、安装孔位的中心距，这些尺寸直接决定了配套结构的适配性，尤其是在紧凑安装空间内，要预留齿轮箱与周边结构的安全间隙，避免运行过程中出现摩擦干涉，同时下部供电引脚的位置要与PCB板的焊盘位置精准对应，减少装配时的走线弯折。这类减速结构的输出轴承载径向负载的能力有限，设计负载连接结构时要尽量让负载靠近轴根位置，避免悬臂过长给输出轴带来过大的径向弯矩，导致轴磨损或者齿轮偏载打齿，日常应用中常搭配编码器做转速闭环控制，实现精准的位置与速度调节，满足小型智能设备的运动控制需求。
