滑动闸门配套蜗轮减速驱动电机结构

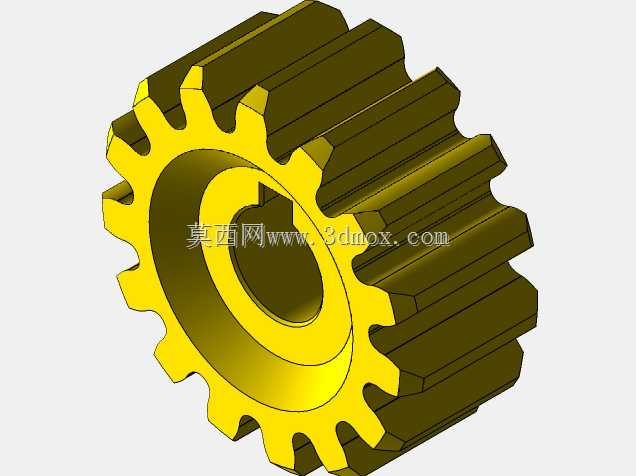

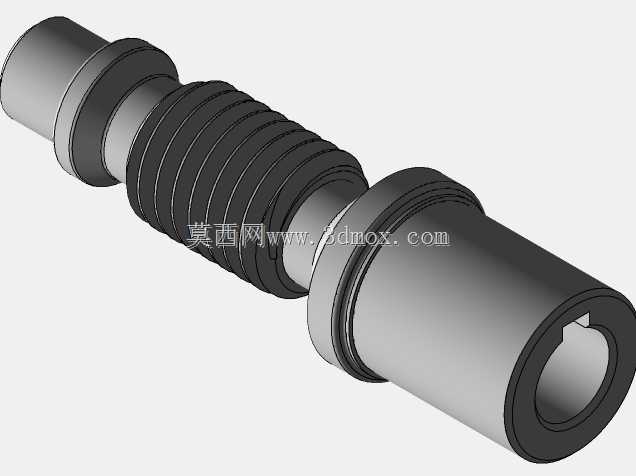

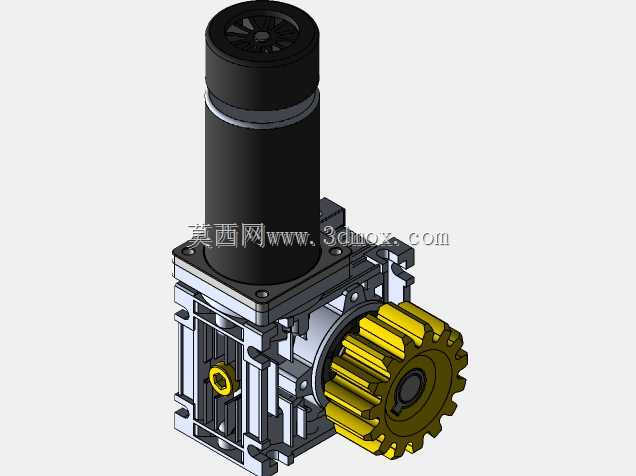

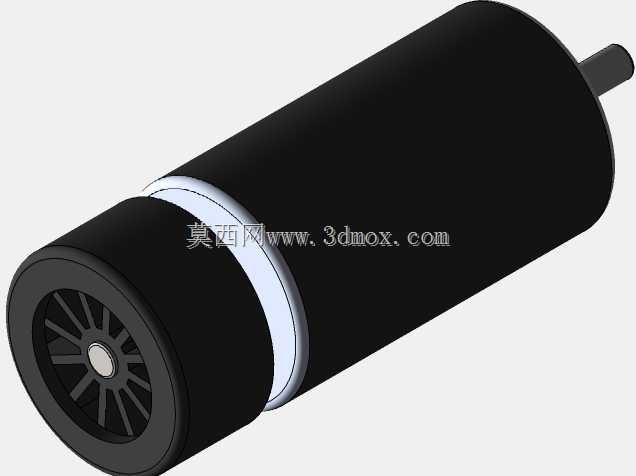

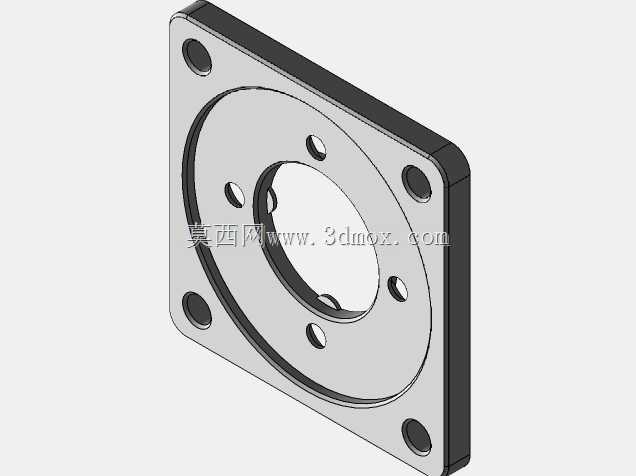

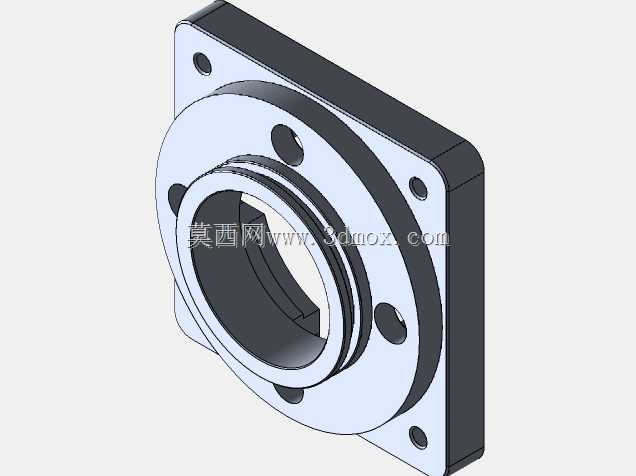

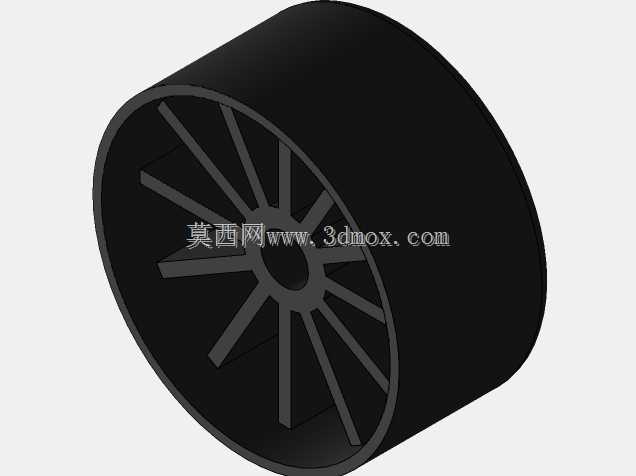

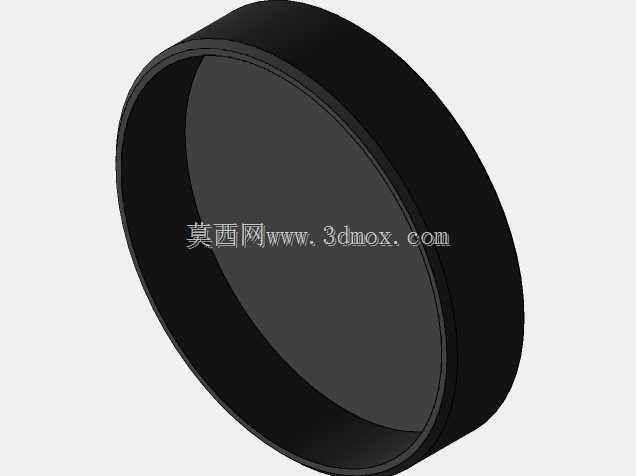

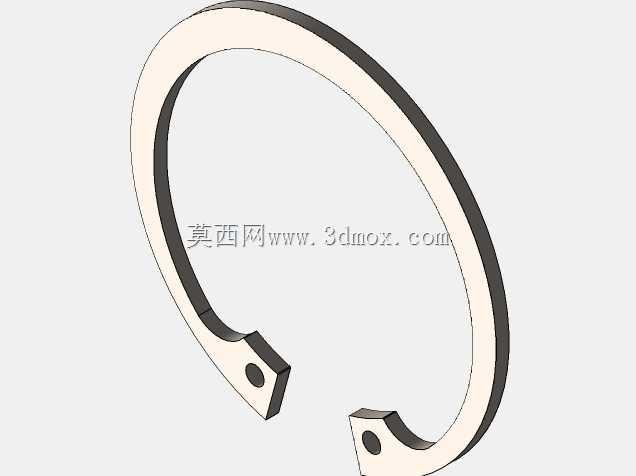

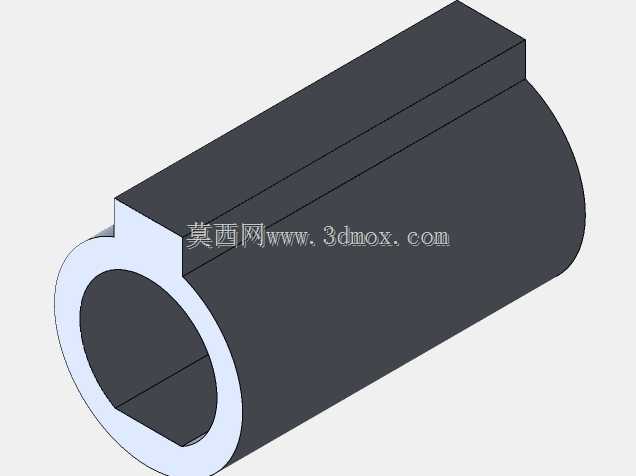

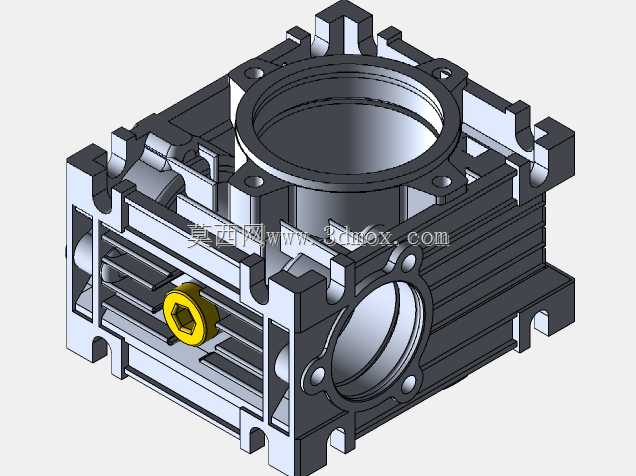

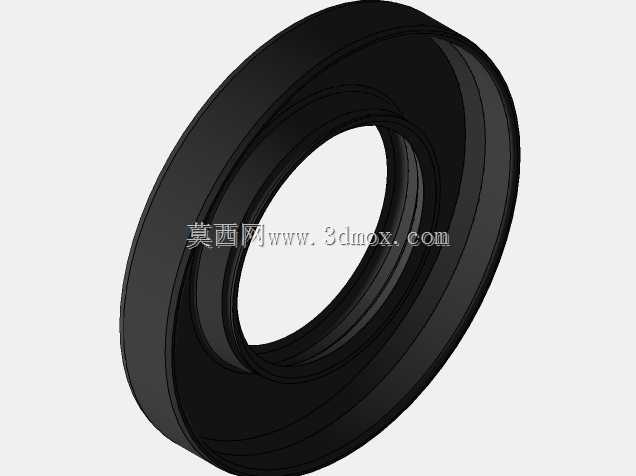

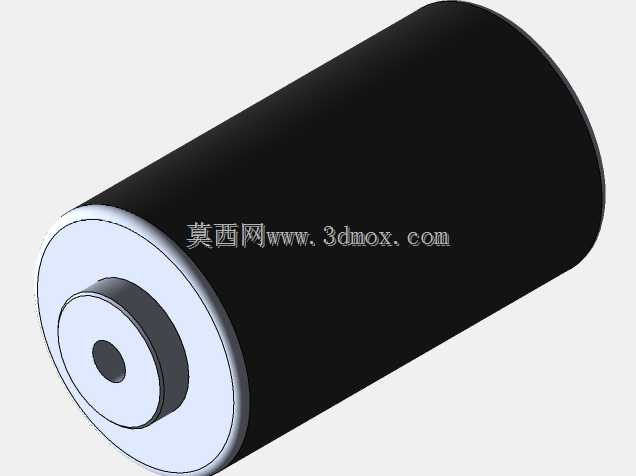

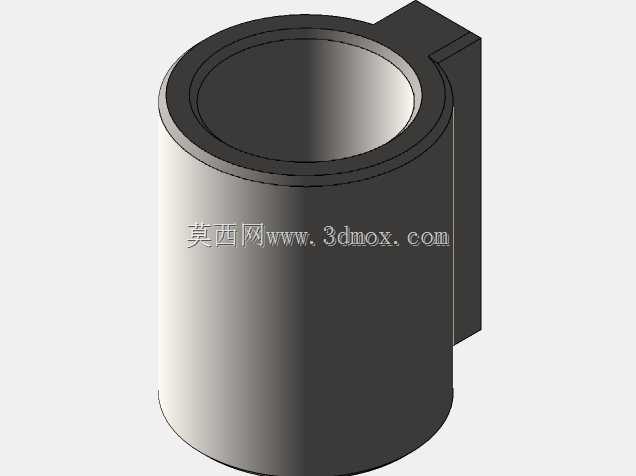

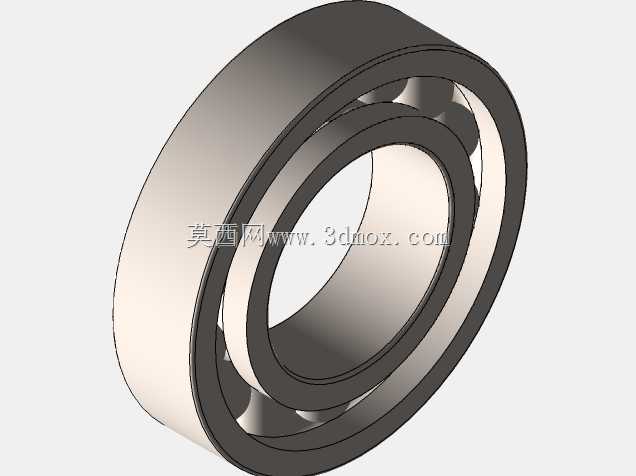

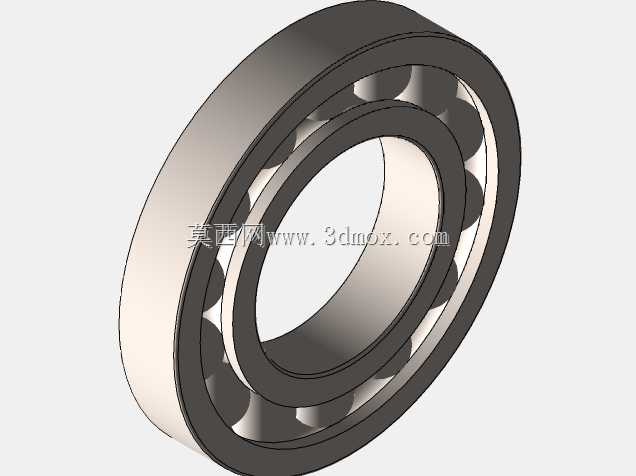

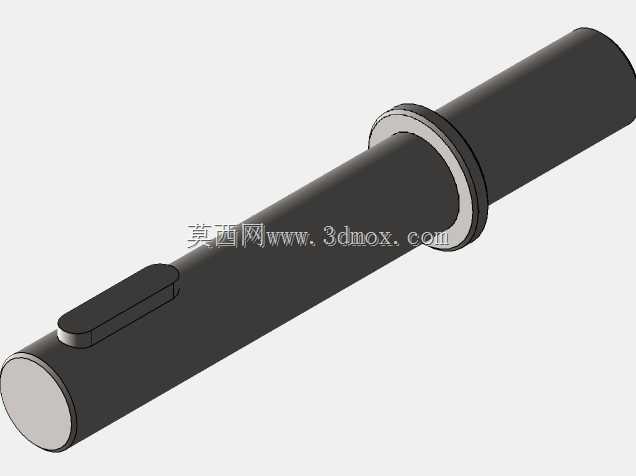

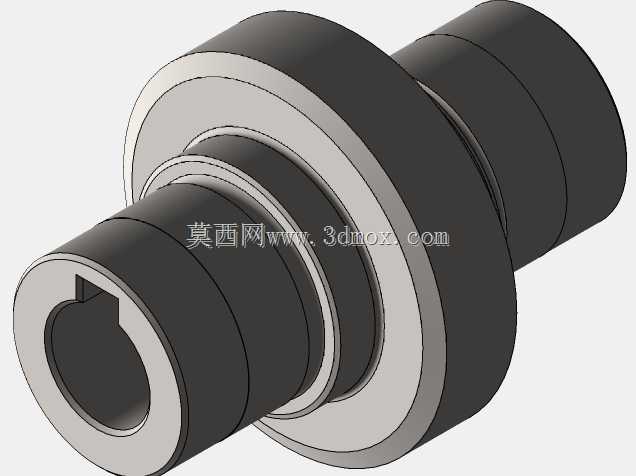

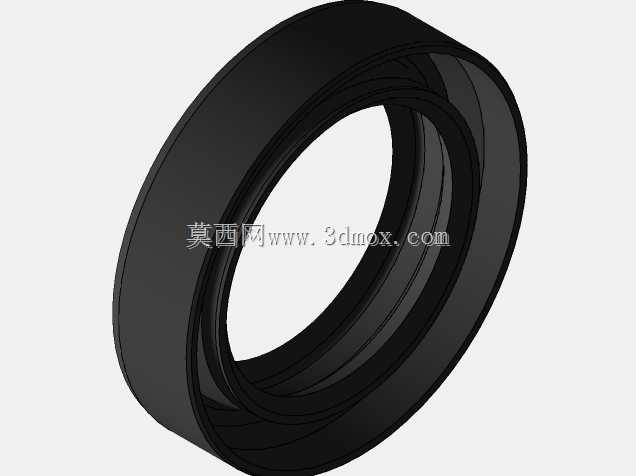

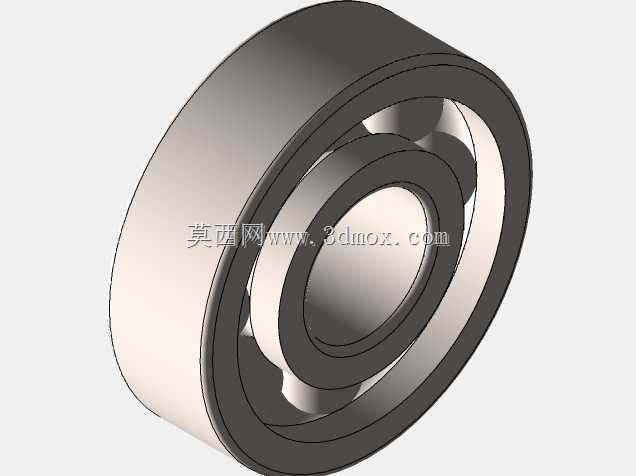

该驱动单元主要面向工业厂区、物流通道的电动滑动闸门场景做配套设计，核心解决传统闸门驱动扭矩不足、安装适配性差的问题，整体采用直流驱动电机搭配蜗轮蜗杆减速箱的集成式布局，输出端直接啮合闸门传动齿条，省去额外的传动转接结构，能有效压缩驱动端的整体安装空间。从实际选型适配角度看，这套驱动结构的输出齿轮采用直齿圆柱齿轮设计，齿部参数匹配常规滑动闸门的配套齿条模数，安装时输出齿轮的中心高与闸门齿条的啮合中心距预留了0.5-1mm的调整间隙，方便现场安装时调整啮合侧隙，避免出现卡齿、传动异响的问题。减速箱采用RV系列蜗轮蜗杆结构，本身具备反向自锁特性，当闸门停在指定位置时，无需额外加装电磁抱闸机构就能实现位置锁定，可避免闸门受外力推动出现滑移，提升通道封闭后的安全性。设计阶段针对安装边界做了充分考量，电机主体采用立式安装布局，减速箱的安装法兰面预留了四个标准安装孔位，孔位间距匹配常规闸门驱动支架的安装尺寸，现场安装时无需对支架做二次打孔改造，直接通过螺栓紧固即可完成固定。电机尾部预留了散热风叶与风罩结构，长时间连续启闭运行时，能通过风叶带动空气流动带走电机绕组产生的热量，避免电机过热触发保护停机，适配厂区大门高频次的通行启闭需求。输出端的齿轮采用轴向定位销固定在减速箱输出轴上，后期维护更换齿轮时，只需拆下定位销就能拔出齿轮，无需拆解整个减速箱结构，能大幅降低现场运维的工作量。接线端设置在减速箱侧方的接线盒位置，接线盒的出线口预留了防水密封接头安装位，户外安装时可搭配防水格兰头实现接线部位的防护，避免雨天进水导致电路故障。整套结构的传动路径经过优化，电机输出的高转速低扭矩动力，经过蜗轮蜗杆减速箱的一级减速后，转化为低转速高扭矩的动力输出，直接驱动输出齿轮带动闸门沿导轨滑动，传动链短、传动效率稳定，同时蜗轮蜗杆结构的运行噪音更低，不会在闸门启闭时产生过大的机械噪音，适配对环境噪音有要求的厂区、园区场景。安装时需注意保证减速箱输出轴与闸门导轨平面的平行度，偏差控制在0.2mm以内，避免齿轮与齿条出现偏载，导致齿部过早磨损。
