PCB板载贴片式10A保险丝安装座结构设计

这款贴片式保险丝座主要面向PCB板级电路保护场景设计，适配2410规格的贴片保险丝，额定载流能力覆盖10A等级，在消费电子、工业控制板卡、电源模块、车载电子单元等需要板载过流保护的线路中都能适配使用。不同于传统直插式保险丝座需要预留过孔焊接的空间，该款SMD结构完全贴合表面贴装工艺的生产要求，能够配合回流焊工序完成整板焊接，不需要额外的手工补焊工序，能有效提升SMT产线的生产效率，减少板件加工的工序复杂度。

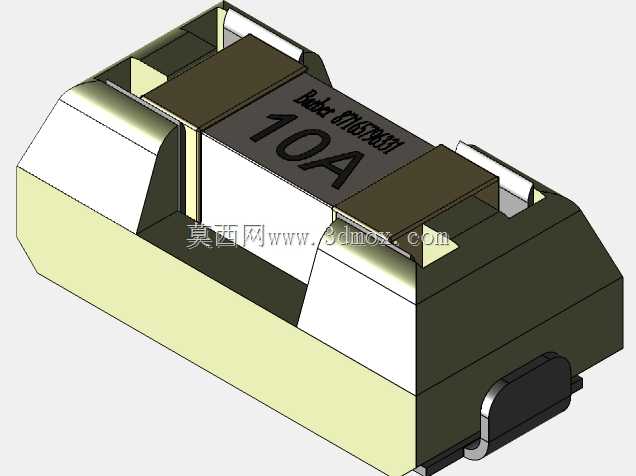

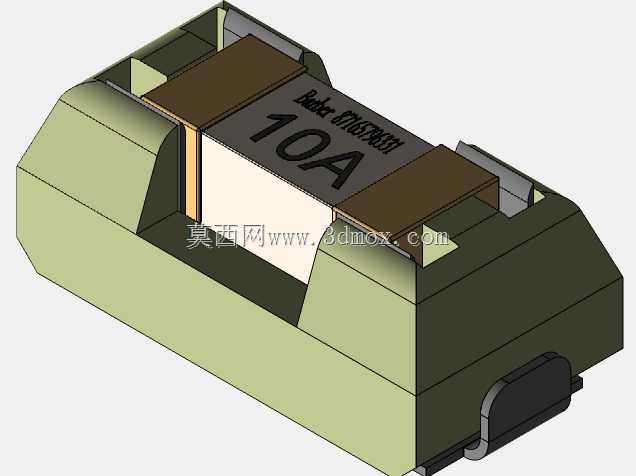

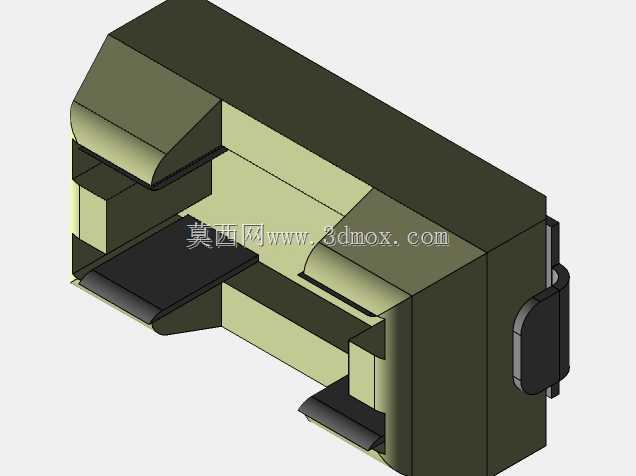

从结构设计逻辑来看，这款座体采用两侧对称的夹持弹片加绝缘基座的组合结构，绝缘基座选用耐高温的工程塑料材质，能够承受回流焊过程中的瞬时高温，不会出现基座变形、熔融的问题，同时基座的挡边结构刚好对保险丝的两端形成限位，避免贴装过程中保险丝偏移导致的焊接不良。两侧的夹持弹片采用高弹性的铜合金材质，表面做镀锡处理，一方面保证焊接时的润湿性，另一方面在保险丝装入后能提供稳定的接触压力，降低接触电阻，避免大电流通过时出现接触点发热的问题，弹片的开口尺寸经过反复校核，既能保证保险丝顺利卡入，又不会因为夹持力不足导致使用过程中出现松脱。

在安装边界的尺寸控制上，这款座体的长宽尺寸完全匹配2410封装保险丝的安装空间，座体总高度控制在较低的水平，不会占用板卡上方过多的垂直空间，对于薄型化设计的电子设备十分友好。座体底部设计有两个对称的焊接焊盘，焊盘的尺寸和间距完全符合通用SMD焊盘的设计规范，设计PCB封装时不需要额外调整尺寸参数，直接调用标准封装库即可完成布局。焊接完成后，保险丝的顶面和座体挡边基本齐平，不会出现突兀的凸起，也方便后续的三防漆涂覆、整板检测等工序开展。

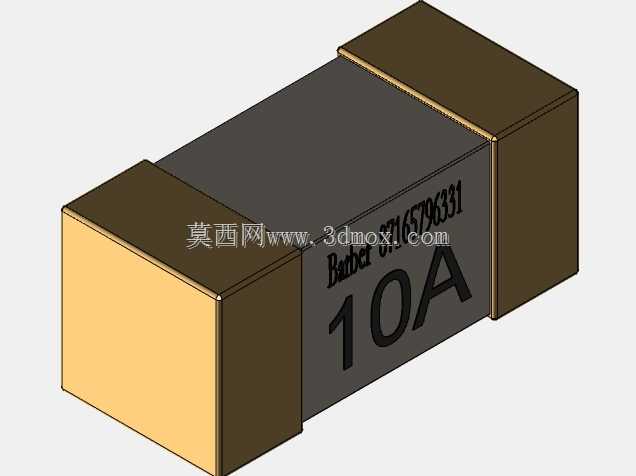

实际选型使用时，这款座体除了适配标准10A规格的2410保险丝，也能兼容同封装不同额定电流的同尺寸保险丝，方便工程师根据不同线路的保护需求灵活搭配，不需要重新设计PCB封装。座体的绝缘部分将带电的弹片和保险丝主体大部分包裹，仅露出必要的焊接区域，能减少相邻走线之间的爬电风险，提升板卡的电气安全性能，在高密度布线的PCB板上也能安全使用，不会因为间距过小引发绝缘问题。
