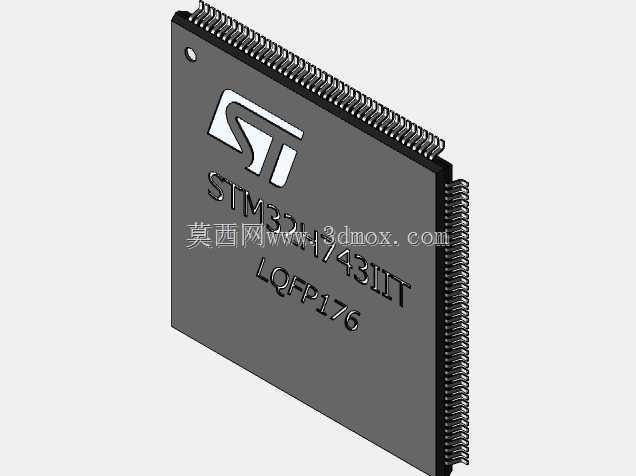

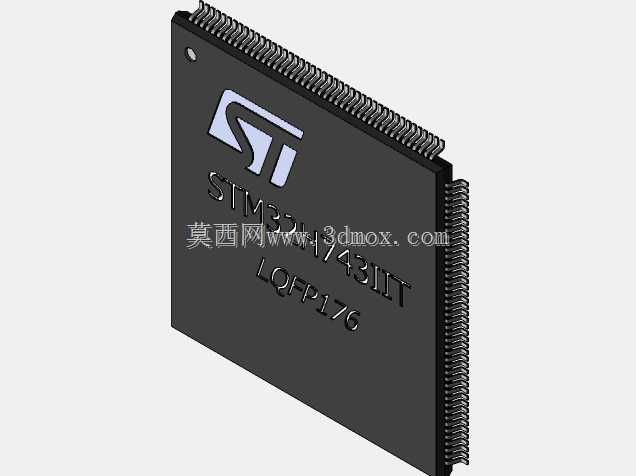

意法半导体STM32系列微控制器芯片三维结构

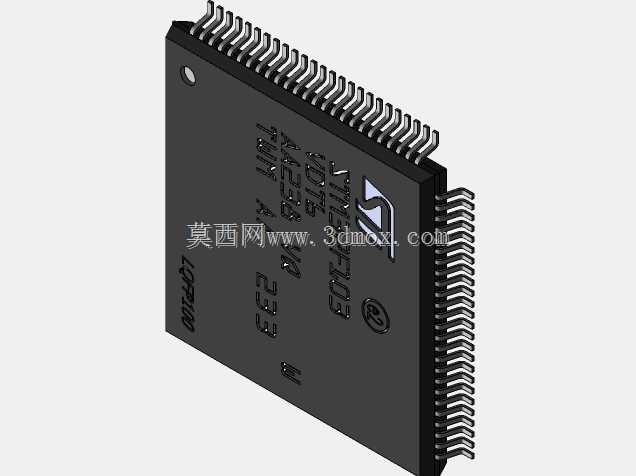

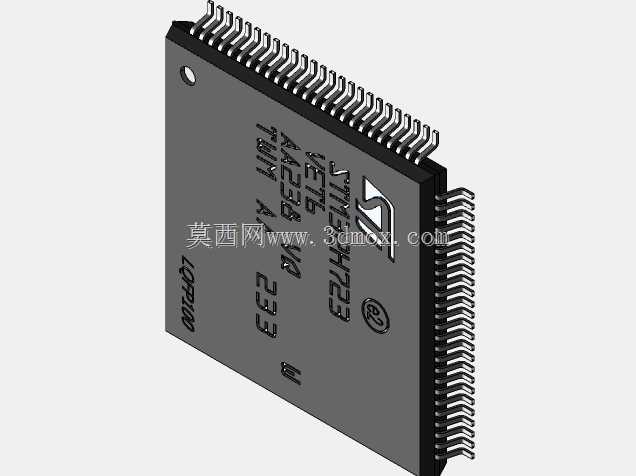

在工业控制板卡、消费电子主控板、嵌入式开发装置的PCB布局设计环节，核心主控芯片的三维结构建模直接决定了整板装配干涉校验、散热空间预留、焊接钢网开孔匹配的精度，这类LQFP封装的STM32系列微控制器，是目前嵌入式控制领域应用覆盖面极广的核心处理单元，承担着设备逻辑运算、外设调度、信号采集处理、通讯协议交互的核心功能，小到手持检测仪器、智能家居控制模块，大到工业自动化PLC扩展单元、小型机器人运动控制板，都能见到该系列芯片的应用。做这类芯片的三维建模时，首先要对齐封装的安装边界尺寸，LQFP100封装的引脚间距为0.5mm，芯片本体长宽尺寸严格匹配 datasheet 标注的14mm×14mm规格，本体厚度1.4mm，引脚伸出本体的长度、弯折弧度都要完全还原实物的成型状态，避免后续做PCB装配仿真时出现引脚与焊盘对位偏差、与周边贴片元件空间干涉的问题。建模过程中没有采用多实体拼接的方式，而是将芯片塑封本体、金属引脚、表面标识区域整合为单一实体，既降低了模型的数据量，也避免了装配时出现实体间错位的问题，表面的丝印标识按照实物丝印的位置、字号做了凹凸映射还原，能直观对应实物的引脚1定位点、型号标注、品牌标识位置，方便结构设计人员在做整机布局时快速识别芯片安装方向，避免反向焊接的生产问题。在实际结构设计场景中，这类芯片模型的核心作用不只是外观展示，更重要的是为整板热设计提供空间参考，芯片塑封本体的表面区域是核心散热面，建模时严格还原了本体的平面度特征，方便设计人员预留导热垫、散热片的安装空间，计算散热结构与芯片表面的贴合间隙；同时引脚的弯折角度、伸出高度完全匹配SMT回流焊的实际成型状态，能帮助PCB设计人员校验焊盘尺寸与引脚的匹配度，提前规避立碑、虚焊等工艺风险。很多嵌入式设备的结构设计中，主控芯片周边往往会布置晶振、电源滤波电容、排针接口等元件，精准的芯片三维模型能在布局阶段就完成空间干涉检查，不需要等到打样后才发现元件高度冲突、安装空间不足的问题，大幅缩短板卡开发的迭代周期。另外针对需要做整机EMC屏蔽设计的场景，还原芯片本体的准确尺寸，也能帮助结构工程师精准设计屏蔽罩的内腔尺寸、避让位置，保证屏蔽罩既能完整覆盖核心主控区域，又不会触碰芯片引脚或周边元件造成短路风险。
