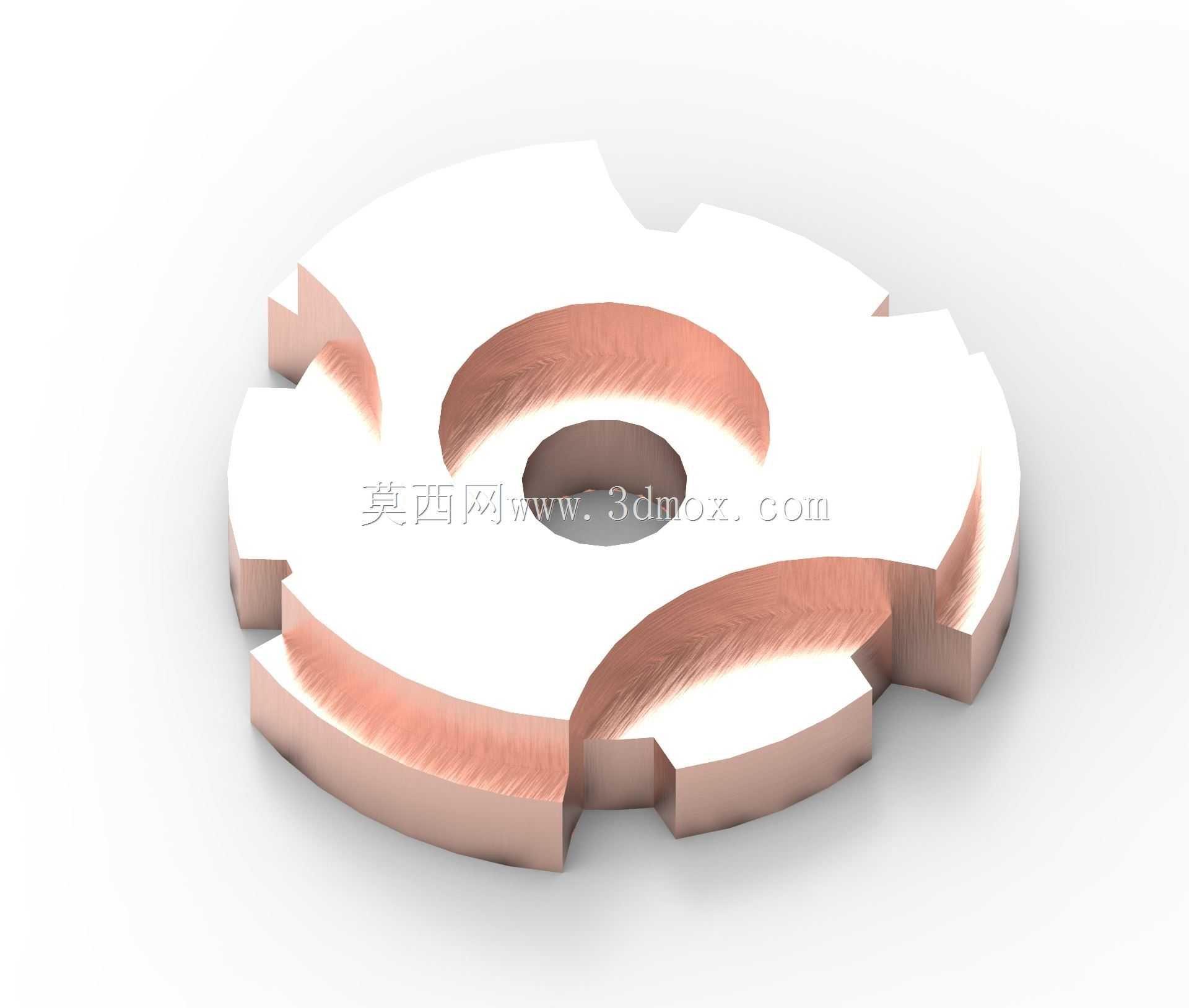

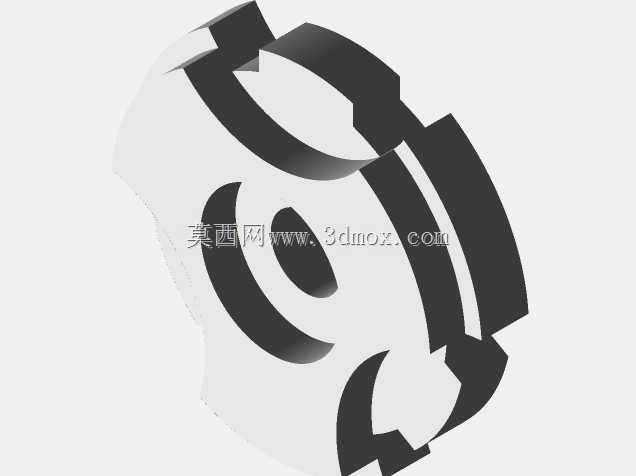

带弧形槽异形端面棘轮结构件

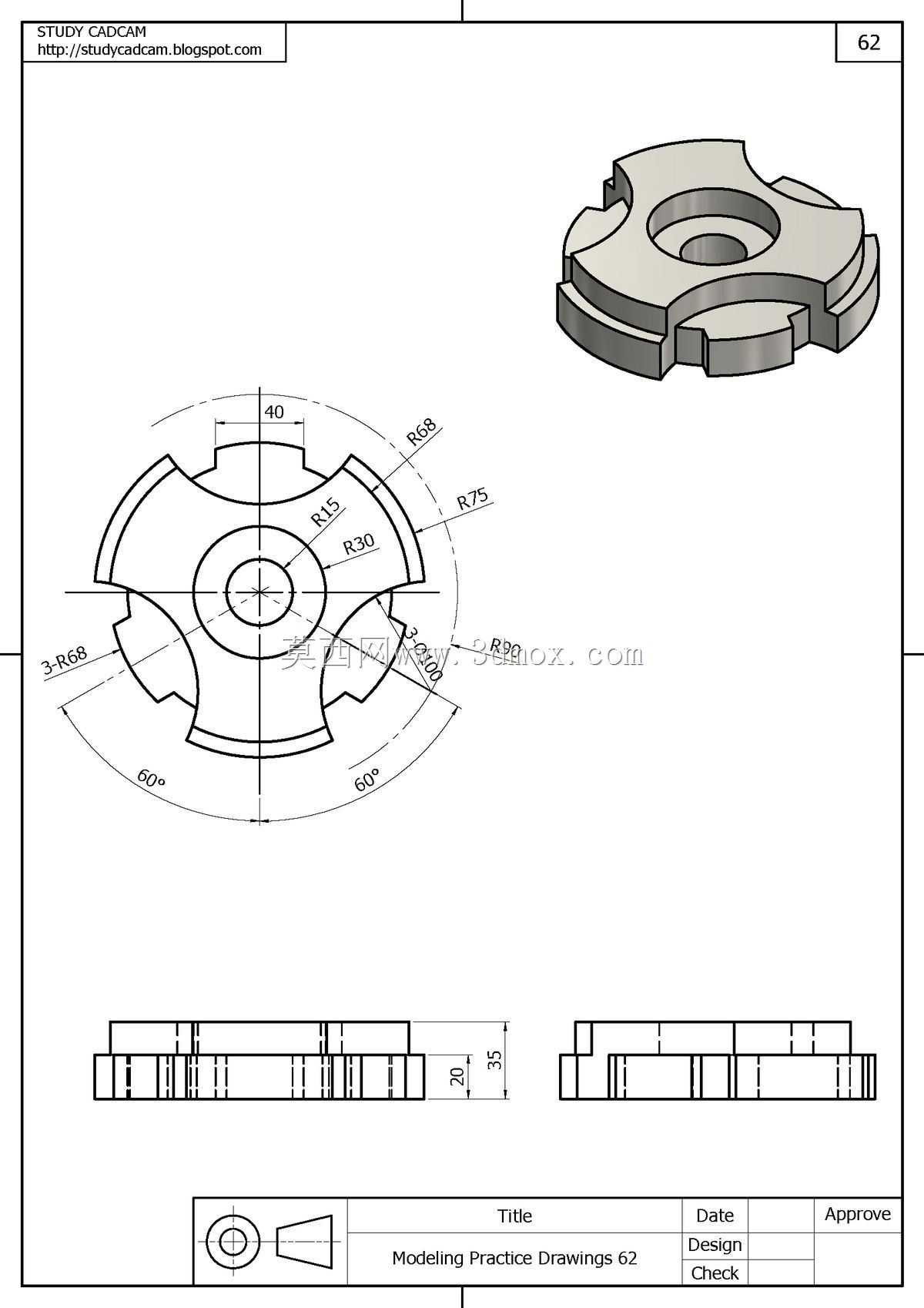

这类带弧形槽的异形轮盘结构，属于间歇传动机构里的端面棘轮类构件，日常在轻工自动化送料、小型分度转台、包装设备的步进进给工位上十分常见，和普通外齿棘轮不同，它的驱动接触点设置在端面弧形槽内，传动过程中棘爪的滑动行程更短，换向冲击比传统径向棘轮小很多，适合中低速、小扭矩的间歇分度场景。从结构设计逻辑来看，中心的通孔是安装基准孔，用来和传动轴做过渡配合，装配时靠轴肩和端盖完成轴向定位，不需要额外设计复杂的轴向锁紧结构，能有效压缩装配空间。轮盘外缘的缺口是棘爪的避让位，三个均匀分布的弧形槽是核心的传力接触面，建模时需要注意槽面的曲率要和配套棘爪的端头圆弧完全匹配，避免传动过程中出现卡滞或者接触应力集中的问题，槽底和轮盘端面的过渡圆角不能省略，否则热处理环节很容易在圆角位置产生应力裂纹，实际加工时这个圆角一般取R0.8到R1.5之间，兼顾应力释放和棘爪的活动行程。这类零件的厚度一般根据传递扭矩大小调整，常规小载荷工位下厚度在8到15mm区间，中心安装孔的公差带取H7，和k6公差的传动轴配合，既能保证装配同轴度，也方便后期维护拆卸。轮盘的外圆不需要做过高的精度要求，因为外圆不参与传动接触，只需要在加工时保证和中心孔的同轴度在0.05mm以内，避免转动时出现过大的动不平衡量。设计时还要注意弧形槽的起始和终止位置的角度，要和分度要求的步进角度完全对应，比如常见的120度分度场景，三个槽的相位差必须严格控制在±0.1度以内，否则长期运行会出现分度累积误差，影响后端工位的定位精度。和普通棘轮相比，这种端面槽式的结构在传动时棘爪的受力方向平行于传动轴轴线，不会对轴产生径向的分力，能有效降低传动轴的弯曲载荷，适合安装在悬臂轴的传动工位上，不需要额外增加支撑轴承来抵消径向力，能简化整体机构的结构设计。建模过程中要注意轮盘上下端面的平行度要求，两个端面是安装定位的基准面，平行度公差需要控制在0.03mm以内，否则装配后轮盘会出现偏摆，导致棘爪和弧形槽的接触面积不足，加速接触面的磨损。另外，轮盘上的槽口边缘需要做微小的倒角处理，去除加工毛刺，避免棘爪进出槽位时被毛刺刮蹭，产生异常的传动噪音。这类零件一般选用45号钢或者锡青铜加工，载荷较大的场景下会做表面淬火处理，提升弧形槽接触面的耐磨性，小载荷低转速的场景也可以用POM材质注塑加工，降低传动噪音和生产成本。
