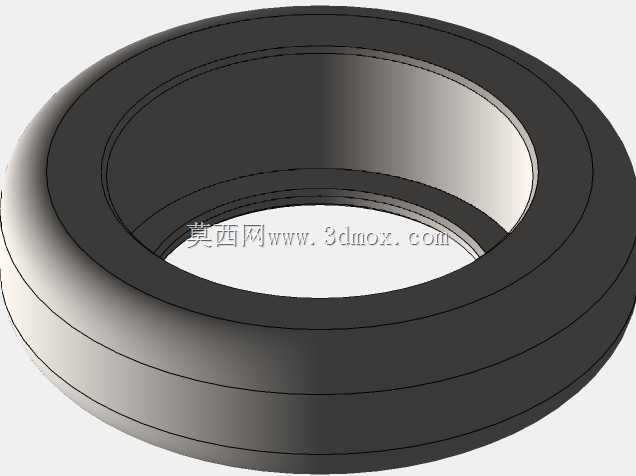

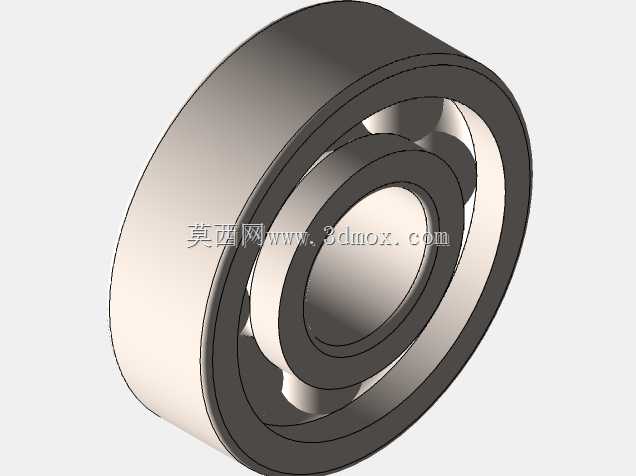

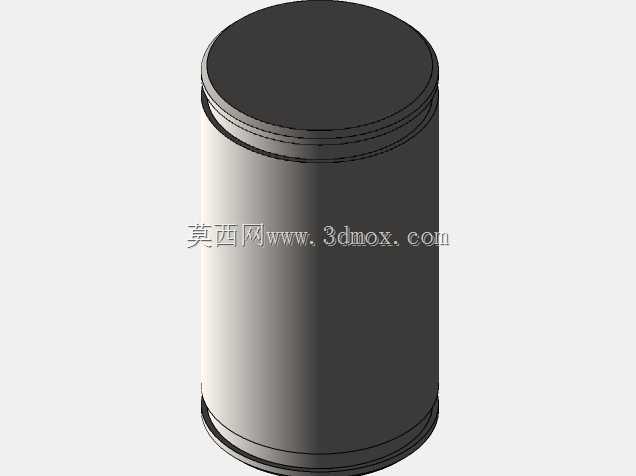

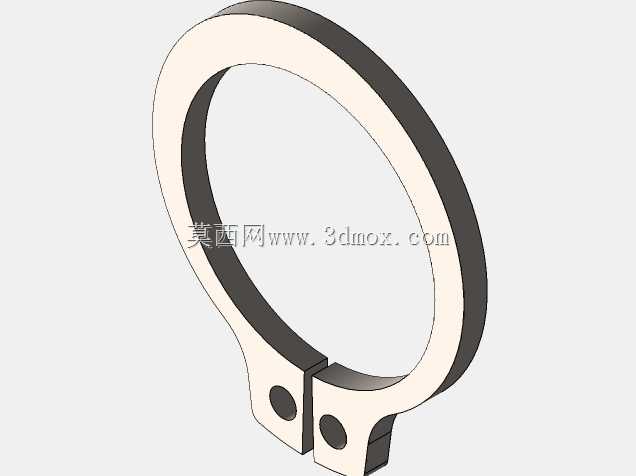

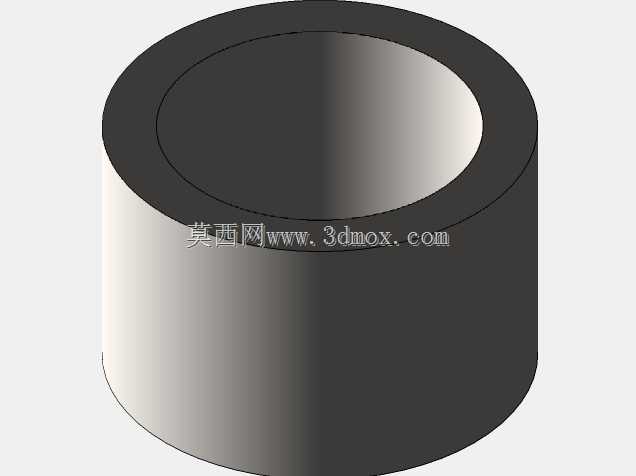

滑动门CA4RPS型滚动吊轮小车结构

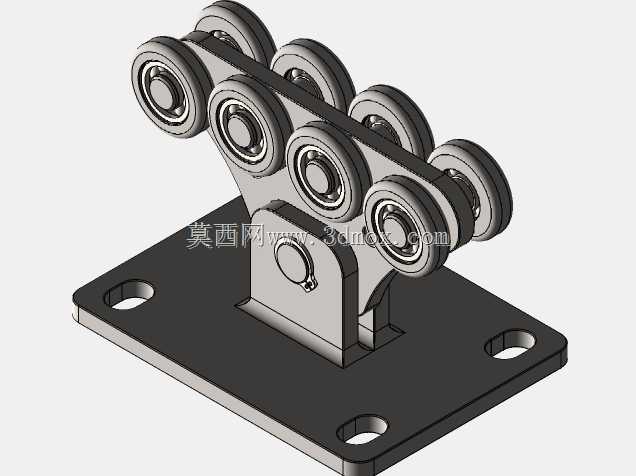

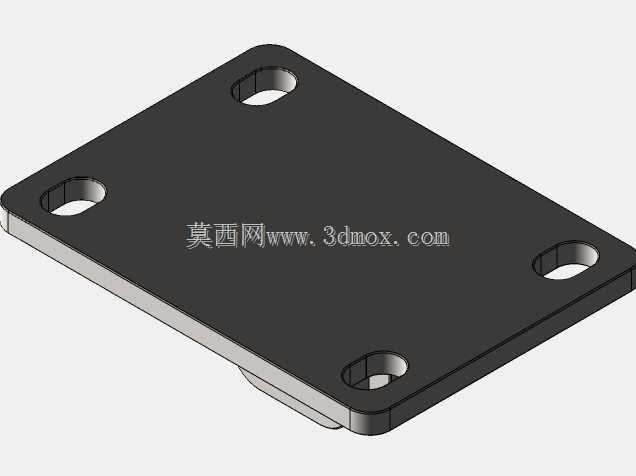

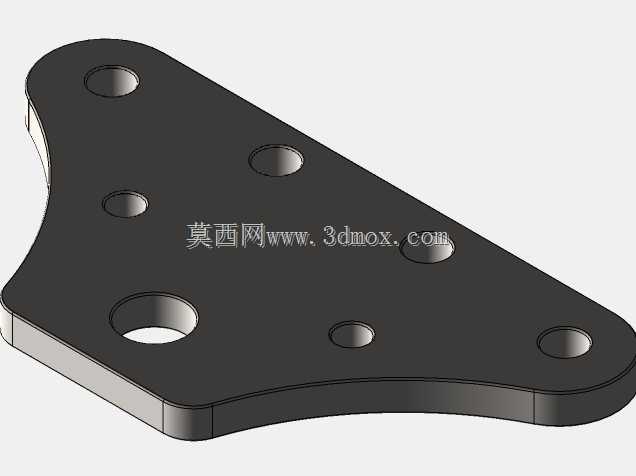

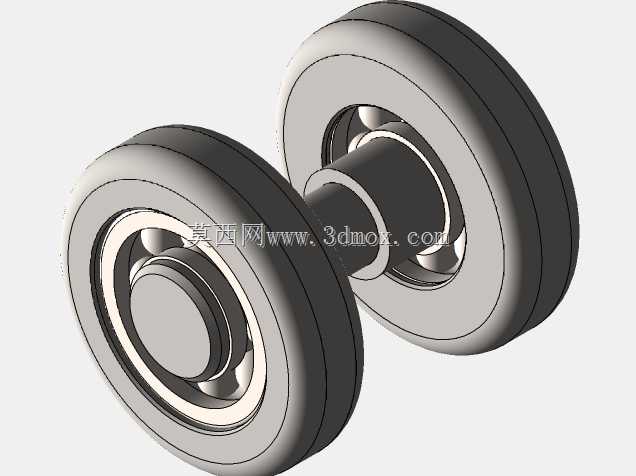

这款滚动吊轮小车是平移滑动门系统里的核心承重走行部件，日常在工业厂房隔断门、商用自动平移门、重型仓储推拉门、洁净车间密闭门的悬挂导轨系统中承担承重与导向作用，区别于普通民用推拉门的轻载吊轮，该结构针对大重量门体的高频往复运行做了针对性的结构优化。从实际安装边界来看，底部安装板为矩形平板结构，四个角位开设长圆形安装孔，可兼容一定范围内的安装孔位偏差，安装时直接通过螺栓与门体顶部的连接挂件锁固即可，不需要额外加工复杂的适配接口，安装板的厚度经过承重校核，在额定负载下不会出现翘曲变形，能保证滚轮组与导轨的配合间隙始终处于合理区间。滚轮组采用双排错位排布的结构设计，每列布置多组带深沟球轴承的滚轮，滚轮的型面与配套的专用吊轨型面完全贴合，双排滚轮的设计一方面可以分散单轮承受的垂直载荷，提升整体额定承重能力，另一方面错位排布的滚轮在经过导轨拼接缝、局部轻微形变段时，不会出现卡滞、跳轮的问题，运行平顺性远优于单排轮结构。设计过程中重点考虑了运行时的侧向受力问题，门体在推拉过程中受风压、门体自身形变、外力碰撞产生的侧向载荷，会通过滚轮与导轨侧面的接触传递分散，不会让单个轴承承受过大的侧向力，有效延长轴承的使用寿命。支架部分采用一体化折弯成型的结构，将所有滚轮的安装轴孔集成在同一支架上，减少了拼接零件带来的装配累积误差，支架与底部安装座之间设置了可微调的连接结构，安装时可以根据导轨的实际安装精度微调滚轮组的角度，保证所有滚轮都能与导轨型面均匀接触，避免个别滚轮受力过大出现过早磨损。滚轮采用耐磨材质制作，外圈的型面粗糙度经过严格控制，运行时噪音低，不会对导轨造成过度磨损，内置的密封轴承可以阻挡日常环境中的灰尘、碎屑进入轴承滚道，在普通工业环境下不需要频繁加注润滑脂维护，降低后期运维成本。在选型适配时，需要注意该吊轮小车适配的导轨截面规格，同时根据门体的总重量、单扇门的宽度、运行频率选择对应数量的吊轮，通常单扇重型门会配置两组或四组该款吊轮，均匀布置在门体顶部，保证门体运行时的受力平衡，避免门体出现倾斜、拖地的问题。
