15吨液压驱动自动铆接设备结构设计

这款15吨级液压驱动铆接设备，主要面向金属构件加工、钣金装配、五金件批量铆接场景设计，在机箱机柜生产、汽车零部件装配、钢结构小件铆接、五金制品加工等产线中都能适配，可完成实心铆钉、半空心铆钉的压铆成型作业，替代传统人工锤铆、气动铆接的低效作业模式，降低操作人员劳动强度，同时保证铆接点位的压装力一致性，避免人工施力不均导致的铆钉歪斜、铆接面贴合不牢、铆头成型不规整等质量问题。

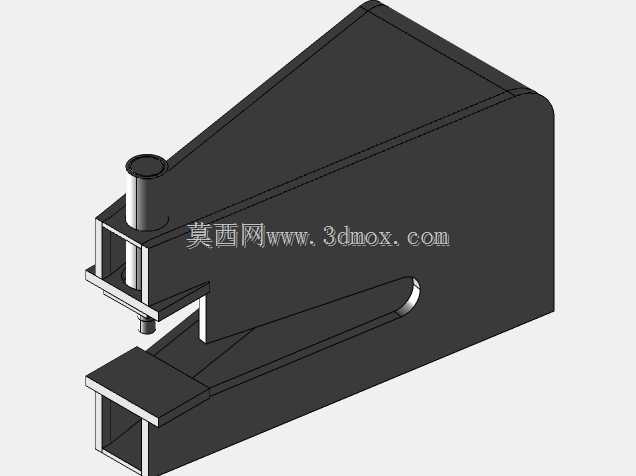

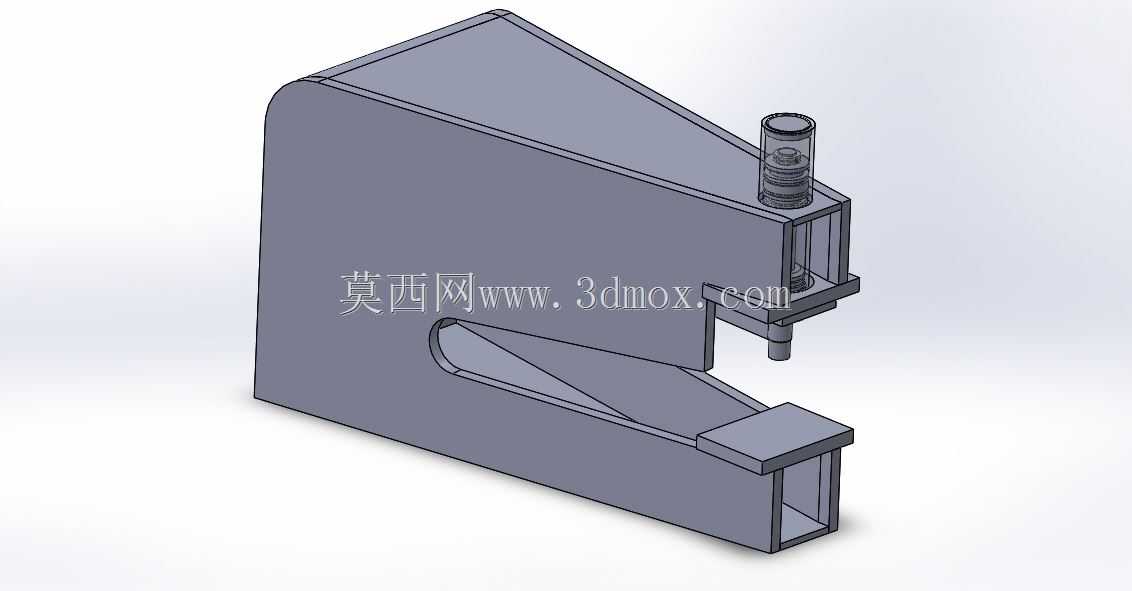

从结构设计思路来看，整体采用C型开式悬臂机身布局，这种结构的核心优势是为工件进出预留了充足的操作空间，长条形悬臂下的开口区域可以容纳尺寸较大的框型、板型工件伸入，无需对工件进行额外移位就能完成不同位置的铆接作业，机身主体采用厚钢板焊接成型后做去应力处理，避免长期承受15吨压装力出现机身变形、开口张角变大的问题，保证长期使用的精度稳定性。设备的动力执行单元布置在机身悬臂上端，集成液压油缸与流体动力控制组件，油缸活塞杆垂直向下布置，端部安装可快换的铆接头，可根据不同规格铆钉的成型需求更换对应尺寸的铆压头，下方工作台面设置可调节的定位挡块，方便工件快速对位，减少每次装夹的找正时间。

从安装边界与尺寸适配角度，该设备整体占地面积较小，不需要做特殊的地基预埋处理，普通硬化车间地面即可放置安装，机身重心靠后布置，压装作业时的稳定性充足，不会出现前倾晃动的问题。液压动力组件可根据车间布局选择集成在机身侧方或者独立外置，避免管路走线干涉工件操作区域。流体动力回路设计了压力过载保护、行程限位结构，当压装行程到达设定位置或者压力超过额定阈值时会自动泄压回程，避免设备过载损坏，同时也能防止压装力过大导致的工件压溃、铆钉过压变形问题。

在实际使用场景中，该设备既可以作为单机工位完成小批量多品种的铆接作业，也可以通过加装自动送料机构、工件移位滑台，接入自动化装配产线完成连续铆接作业，适配不同节拍的生产需求。C型开口的深度与喉深尺寸经过优化，能够覆盖常见中小型钣金件、型材构件的铆接点位范围，不需要工件反复翻面调整位置，操作时操作人员只需将工件待铆位置对准铆接头下方，触发控制开关即可完成单次铆接循环，作业门槛低，新员工经过简单培训即可上手操作，相比传统铆接设备的作业效率提升明显，同时铆接成型后的铆钉头外观一致性好，连接强度稳定，能够满足多数金属构件连接的强度要求。
